万向轴结构应力变形仿真分析模型

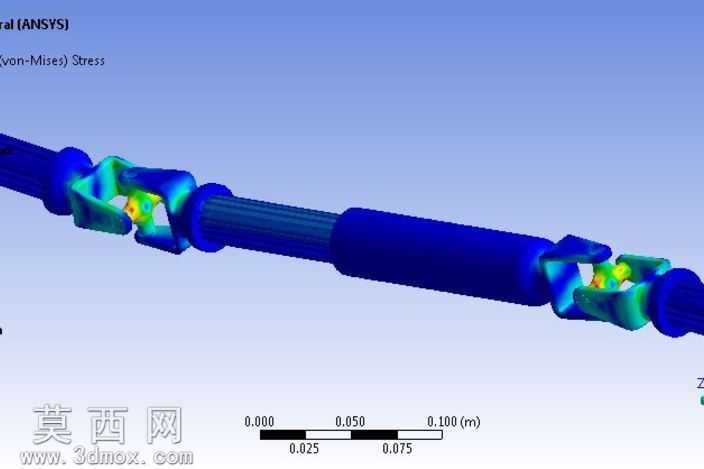

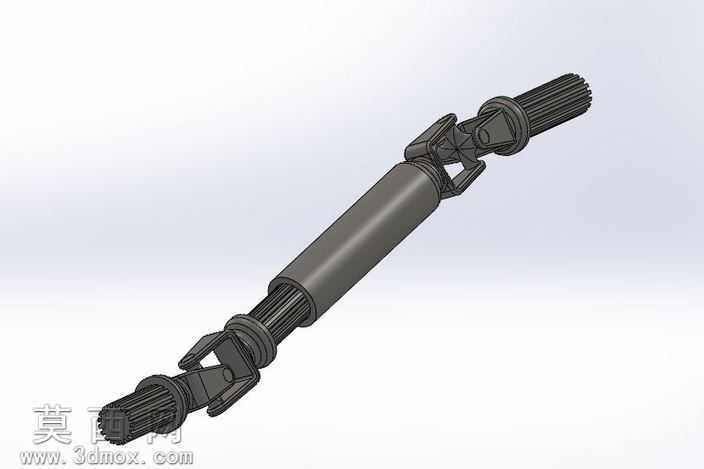

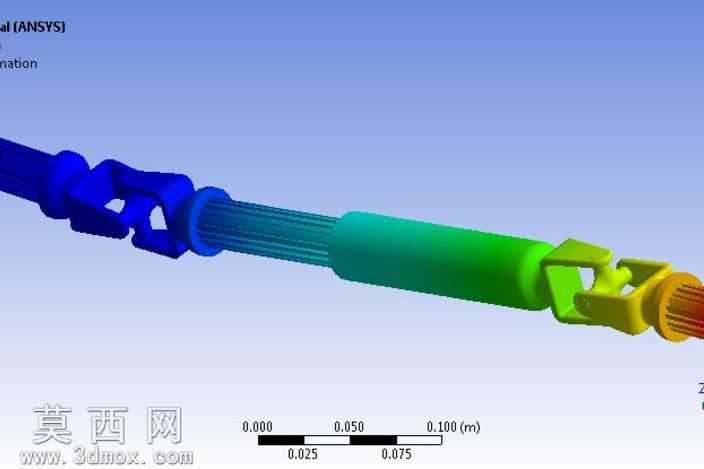

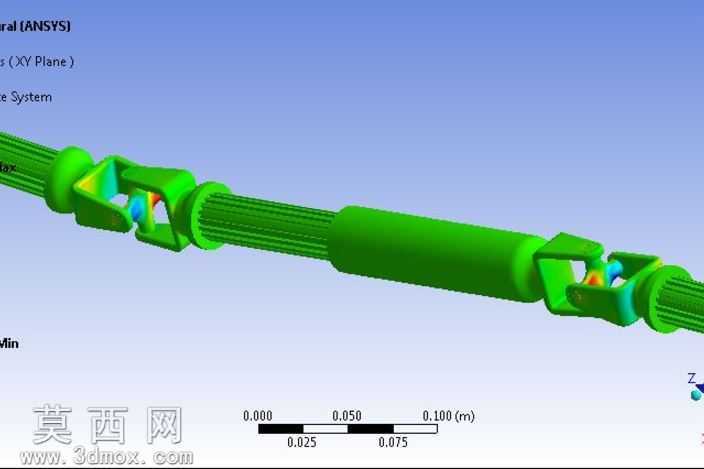

本模型为万向轴传动结构的有限元分析三维模型，建模过程严格遵循机械传动部件的实际尺寸比例，完整还原了万向轴的十字节、花键轴、轴管、连接叉等全部核心结构，各部件间的装配关系完全匹配实际机械装配逻辑，可清晰观察滑动万向节的活动结构与动力传递路径。模型在完成实体结构搭建后，导入仿真模块开展力学性能分析，针对万向轴实际工作中承受的剪切应力、扭转力矩工况，完成边界条件设置与载荷施加，通过求解计算得到结构的von-Mises应力分布云图与总变形分布结果。模型中所有输入参数均支持编辑调整，使用者可根据实际使用场景修改载荷大小、约束条件、材料属性等参数，重新计算得到对应工况下的应力与变形数据，为万向轴的结构优化、强度校核、失效预判提供可靠的可视化参考依据。从展示的云图效果可以看到，模型通过蓝、青、绿、黄、橙的色彩梯度直观呈现不同位置的应力数值与变形量，蓝色区域对应低应力低变形区段，随着色彩向暖色调过渡，应力与变形量逐步升高，可快速定位结构的应力集中位置与最大变形区域，帮助设计人员快速识别结构薄弱点。建模过程中对万向轴的花键啮合结构、十字轴铰接位置做了精细化处理，既保证了仿真计算的精度，也完整保留了传动结构的运动特性，可直观展示动力传递过程中各部件的受力变化规律，适配机械设计教学、传动部件性能验证、产品结构优化等多种使用场景，能够帮助使用者快速理解万向轴的受力特点与工作原理，为轴类传动零件的设计改进提供直观的三维仿真支撑。
