工业传动用辊轮叶片涡轮结构设计

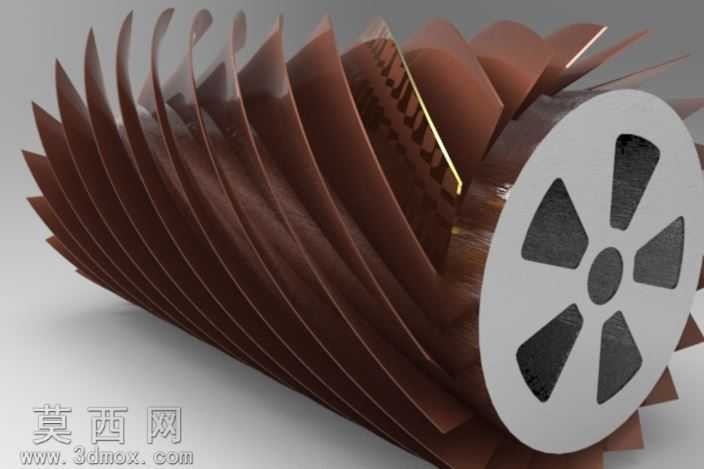

本涡轮模型采用三维参数化建模方式完成整体结构搭建，建模过程中首先以中心轮毂为基准定位，通过旋转特征生成带辐条式减重孔的轮毂基体，轮毂端面的六组扇形镂空结构经过精确尺寸约束，在保证结构强度的前提下有效降低整体自重，中心轴孔的同轴度公差在建模阶段就做了参数化设定，可直接匹配对应规格的传动轴装配需求。叶片部分采用曲面建模方式构建，每一片叶片的曲面弧度都经过流体力学逻辑优化，沿轮毂周向呈等角度均匀排布，叶片根部与轮毂外圆做了平滑过渡处理，避免应力集中问题，叶片前缘做了小角度倒角处理，可有效降低工作过程中的流体阻力，提升传动效率。模型整体采用实体与曲面结合的建模方式，所有特征均保留完整参数，可根据实际工况需求调整叶片数量、弧度、轮毂直径等核心参数，适配不同功率等级的传动场景。材质渲染阶段，轮毂部分采用哑光金属材质，还原铸铝或钢制轮毂的真实质感，表面做了细微的磨砂纹理处理，模拟实际机加工后的表面状态；叶片部分采用红棕色耐高温合金材质，添加了细微的金属颗粒质感与表面氧化层效果，还原涡轮在高温工况下的材质表现，场景布光采用三点布光法，主光从侧上方打亮叶片曲面轮廓，辅光补全轮毂暗部细节，轮廓光勾勒叶片边缘形态，最终渲染效果清晰展现了涡轮的整体结构与细节特征。设计过程中充分考虑了实际加工的可行性，所有壁厚均保持均匀一致，叶片与轮毂的连接部位预留了足够的加工余量，镂空结构的尺寸也符合常规机加工的工艺要求，既满足了涡轮的流体动力学性能需求，也兼顾了结构强度与加工便利性，可直接用于教学演示、结构验证、装配模拟等多种场景。
