垂直式快速夹钳封盖版结构设计

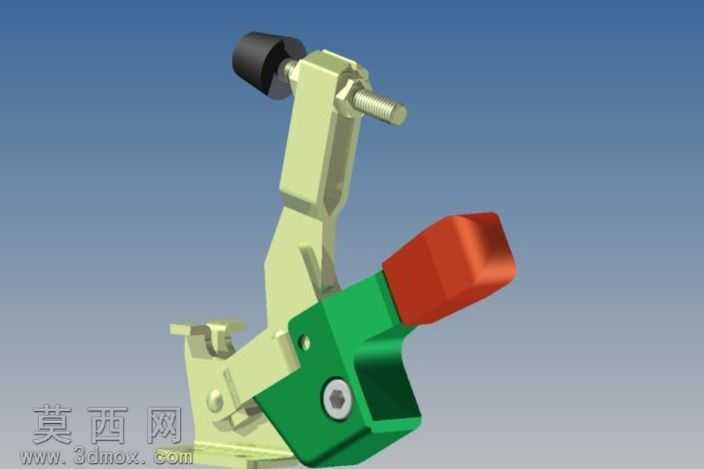

本作品为垂直式手动快速夹钳的封盖优化版本三维建模成果，建模过程中严格遵循机械加工工装夹具的实际尺寸规范，对夹钳的各组成部件进行了全参数化建模设计。首先从底座安装结构开始，还原了带安装孔的水平基座特征，确保基座的平面度、安装孔位间距符合实际工装安装的公差要求，为整个夹钳提供稳定的支撑基础。随后构建连杆传动机构，精准还原垂直式夹钳的肘节自锁结构，对各铰接销轴的配合间隙、连杆的转动行程进行了参数化约束，模拟夹钳从张开到压紧锁止的完整运动过程，确保机构在压紧状态下能够形成稳定的自锁力，不会因加工过程中的振动出现松脱问题。在操作手柄部分，建模时还原了符合人体工学的握持造型，顶部的红色握持套采用软质材质模拟，手柄主体的绿色封盖结构为本次优化的核心部分，封盖完全包裹内部的连杆铰接部位，既可以避免加工过程中的切屑、灰尘进入铰接缝隙造成机构卡滞，也能够提升夹钳整体的外观整洁度，同时对封盖与夹钳主体的配合卡扣、安装定位结构进行了细化设计，保证封盖安装后贴合紧密无松动。前端的压紧执行部分，建模还原了可调节长度的压紧螺杆结构，螺杆表面的螺纹特征采用真实螺旋扫描生成，底部的橡胶压头采用软质橡胶材质模拟，既可以保证压紧时与工件表面的贴合度，也能够避免硬质金属压头刮伤工件表面。渲染阶段采用工业产品常用的材质区分方案，金属结构件采用哑光金属漆材质还原铸件的质感，手柄封盖采用半哑光工程塑料材质，橡胶压头采用黑色软胶材质，红色握持套采用防滑软胶材质，通过不同材质的区分清晰展现各部件的功能属性。整体建模过程中对所有运动部件进行了干涉检查，确保夹钳在完整开合行程内无部件碰撞，各铰接位置的转动顺畅，压紧力传递路径清晰，封盖结构的添加不影响原有夹钳的操作手感与夹紧性能，可直接用于工装夹具的设计参考、加工出图以及3D打印样件验证。
