厨房水槽下水口不锈钢过滤篮结构设计

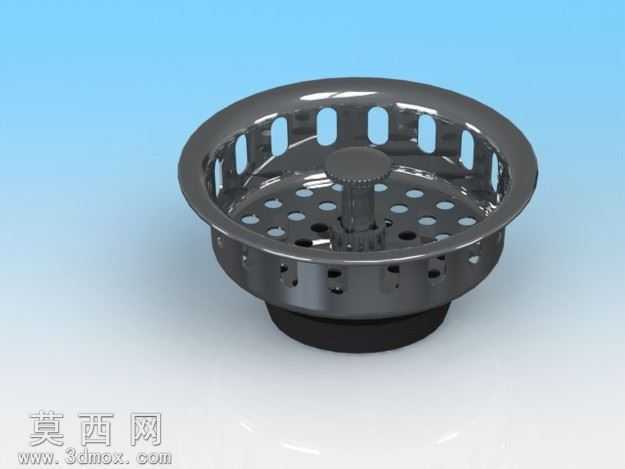

本作品为厨房水槽下水口专用过滤篮的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据家用标准水槽下水口的通用安装尺寸，确定过滤篮的整体外轮廓直径、篮身高度与底部密封基座的配合公差，确保成品可直接适配常规洗菜盆下水安装位，无需额外修改尺寸。建模过程中优先对顶部外翻压边进行特征绘制，通过拉伸凸台与圆角命令处理压边的圆弧过渡结构，避免安装时刮蹭水槽内壁；篮身主体采用薄壁抽壳特征构建，分别对侧壁的长条形溢流孔、底部的圆形沥水孔进行阵列排布，在保证结构强度的前提下最大化过水面积，减少排水时的堵塞概率。中部提手结构采用一体化建模设计，顶部设置防滑纹理凸台，方便用户提起过滤篮倾倒截留的食物残渣，提手与篮身的连接位置做了加厚处理，避免长期提拉出现断裂问题。底部黑色密封基座采用橡胶材质参数设定，通过装配约束与金属篮身完成过盈配合模拟，还原实际产品的密封防漏效果。渲染阶段采用不锈钢金属材质赋予篮身主体，调整材质的反射粗糙度参数模拟真实厨卫五金的哑光镀铬质感，密封基座赋予哑光黑色橡胶材质，还原橡胶件的漫反射视觉效果；场景搭建采用浅蓝色渐变背景，搭配柔和的顶光与侧补光，突出过滤篮的金属光泽与孔洞结构细节，避免阴影过重遮挡结构特征。设计思路上充分考虑日常使用场景，侧壁长孔用于排出大流量积水，底部细密圆孔用于截留细小食物残渣，提手高度符合人体工学操作范围，整体结构无清洁死角，所有转角位置均做R角处理，既避免建模过程中的应力集中问题，也还原了实际五金产品的冲压加工工艺特征，确保三维模型可直接对接后续的开模生产或3D打印验证环节，各部件的装配间隙经过反复校核，保证活动部件无干涉、密封部件配合到位。
