脚踏式可升降工作台结构三维设计

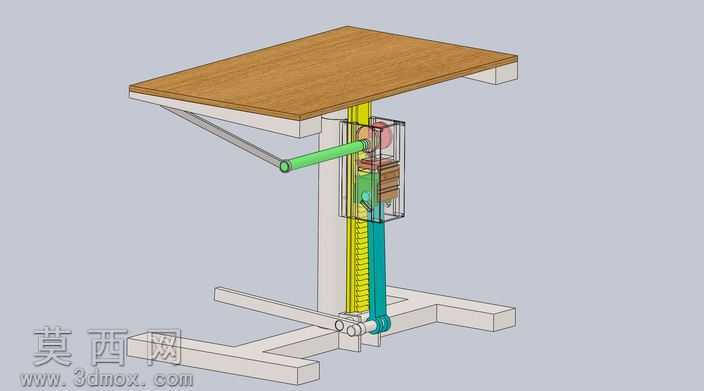

本作品为脚踏驱动式可升降工作台三维建模成果，建模过程中严格遵循机械设计的尺寸匹配逻辑，先完成整体传动链路的骨架搭建，再逐一对各零部件进行精细化建模。首先针对工作台的木质台面部分，采用贴合真实木纹的材质参数进行渲染设置，调整表面粗糙度与漫反射参数，还原实木台面的质感，台面底部设置加强支撑结构，保证承重时的结构稳定性。核心升降传动部分，建模时还原了齿轮、蜗杆、螺旋齿条的啮合关系，对脚踏踏板的转动行程、传动比进行了参数化设定，确保踏板踩踏15mm行程时，能够匹配对应的升降高度输出，满足500公斤额定承重下70-72公斤踩踏力的操作需求，同时设置停车制动结构，实现升降后的位置锁定，降低持续施力的操作负担，制动状态下仅需10-12公斤的力即可维持位置稳定。机架部分采用H型落地支撑结构，建模时对支撑脚的受力角度进行优化，保证整体重心稳定不倾覆，传动箱部分做透明化材质处理，可直观展示内部齿轮、蜗杆、双轴承的装配关系，各转动配合位置预留合理的装配间隙，符合实际生产的公差要求。整体建模过程中对非必要的复杂装饰特征做了简化，保证模型结构清晰，生产落地时无需特殊昂贵加工设备，仅需常规齿轮加工、蜗杆加工、轴承装配工序即可完成制作，工作部分整体重量控制在30公斤左右，兼顾结构强度与移动便利性。各支撑斜杆与台面、立柱的连接位置均做了圆角过渡处理，避免应力集中，传动杆件的表面做金属哑光材质渲染，区分不同金属部件的材质差异，脚踏杆部分设置防滑握持结构，提升操作的人机交互体验，整体结构经过受力优化，在满足承重要求的前提下尽可能减少材料用量，实现轻量化与高强度的平衡。
