修长长丝挤出加工设备结构设计

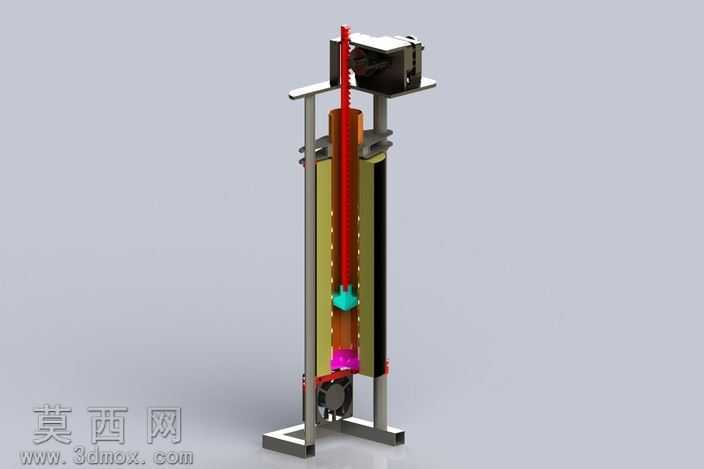

该模型为立式长丝挤出加工设备的三维设计成果，建模过程采用SolidWorks完成全参数化零件构建与装配约束，对设备的立式机架、挤出料筒、传动丝杆、驱动模组、加热组件、冷却结构等核心部件均做了1:1比例的细节还原，各零件间的装配关系完全符合实际机械装配逻辑，可直接用于结构验证与运动仿真演示。渲染阶段采用哑光金属材质模拟立式机架的铝合金方管结构，表面做细微磨砂纹理处理还原工业铝型材的真实质感，料筒部分采用半透明耐高温工程塑料材质，可直观展示内部熔体输送的流道结构，传动丝杆采用抛光金属材质搭配金属光泽渲染参数，还原丝杆传动件的精密加工质感，顶部驱动模组采用黑色哑光工程塑料与银灰色金属件搭配的材质方案，区分电机外壳、安装支架、接线端口等不同结构的材质差异，底部出料端的加热组件采用红铜色金属材质搭配自发光效果，模拟加热工作状态下的视觉特征，整体渲染采用柔和的影棚布光方案，避免过度反光遮挡结构细节，同时通过阴影层次凸显设备的立式纵深感。结构设计上采用立式单柱排布方案，将驱动模组布置于设备顶部，通过垂直布置的滚珠丝杆带动内部活塞完成熔体加压动作，料筒采用夹层式结构设计，预留加热元件与温度传感器的安装位，底部集成成型模头与冷却气路接口，可实现长丝的连续挤出与在线冷却定型，机架底部设置可调式支撑脚，可调节设备水平度保证挤出垂直度。设计过程中针对现有方案的密封问题、活塞驱动方向单一问题、管道直挤压力不足问题、高温绝缘老化问题均做了对应的结构优化预留，在气缸与安装座之间预留了密封件安装槽，在驱动回路中预留了双向驱动的传动接口，在料筒与模头的连接位置设计了增压流道结构，在加热组件外层预留了耐高温绝缘层的安装空间，同时设计了闭环压力控制的传感器安装位，可实现挤出压力的实时监测与调节，整体结构紧凑，立式排布大幅减少了设备的占地面积，适合小批量长丝试样加工场景使用。
