大学项目拍摄下水车水轮结构设计

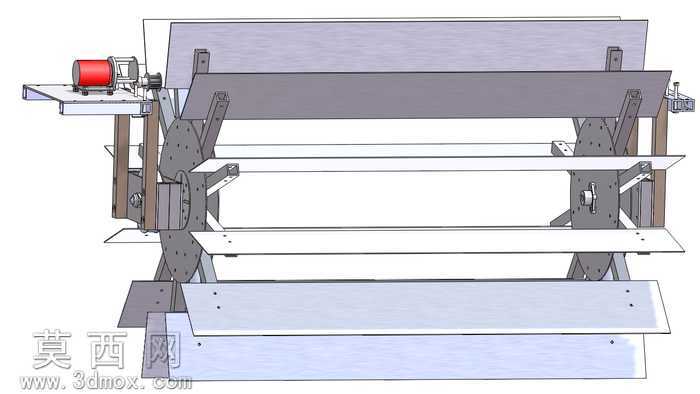

本作品为大学项目设计的拍摄下水车水轮三维模型，整体采用三维建模软件完成全参数化结构搭建，建模过程中严格遵循实际装置的尺寸比例与装配逻辑，对每一处连接结构、叶片形态、支撑框架都进行了精细化的特征绘制，确保模型可直接用于结构验证、装配干涉检查以及后续的渲染出图工作。模型整体采用轮式主体搭配多组平直叶片的结构设计，中心转轴区域设置了对称分布的辐板支撑结构，辐板通过螺栓连接结构与两侧的轮盘固定，保证轮体转动过程中的结构强度与稳定性；叶片采用平直板式设计，沿轮盘周向等距排布，每片叶片都通过斜向支撑肋与轮盘主体连接，可在水流冲击下均匀承受水力载荷，将水流的动能高效转化为轮体的转动力矩。模型侧边还搭载了小型动力输出组件，模拟水轮转动过程中的动力采集与输出结构，可直观展示水轮从水力获取到动力传递的完整工作路径。材质渲染方面，针对不同部件的实际材质属性进行了区分设置：轮体支撑框架采用哑光金属材质，还原钢制构件的磨砂质感与金属反光特性；叶片部分设置为浅色硬质板材材质，模拟项目中采用的复合板材外观；侧边动力组件的电机外壳设置为亮面红色烤漆材质，与主体金属结构形成鲜明的视觉区分，提升模型整体的辨识度与展示效果。设计思路上，本作品以耐久性为核心设计目标，在结构设计阶段就针对轮体长期受水流冲击的受力场景，对连接节点、支撑结构进行了强化处理，通过增加斜向支撑肋、扩大连接接触面的方式，提升整体结构的抗冲击能力与抗疲劳性能，虽然在项目竞赛中未获得优胜，但该结构在耐久性测试中表现优异，获得了评审的一致认可，模型完整还原了设计方案中的全部结构细节，可用于水力装置原理展示、创意机械结构参考以及相关教学演示场景。
