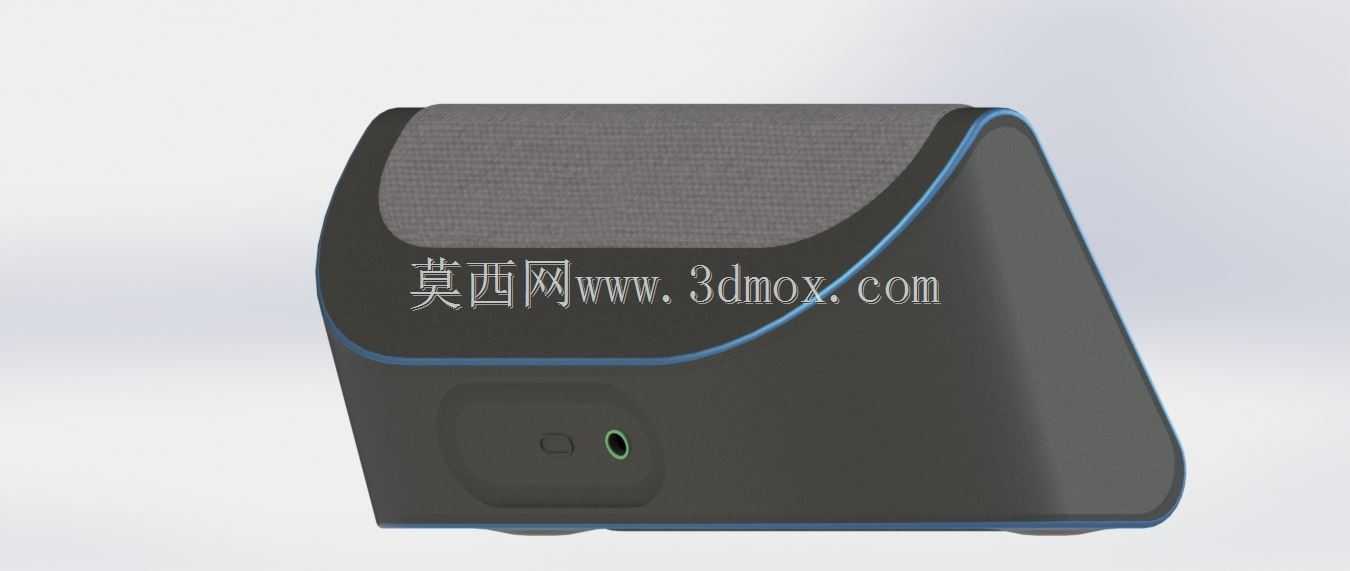

便携布艺外观蓝牙音频播放设备结构设计

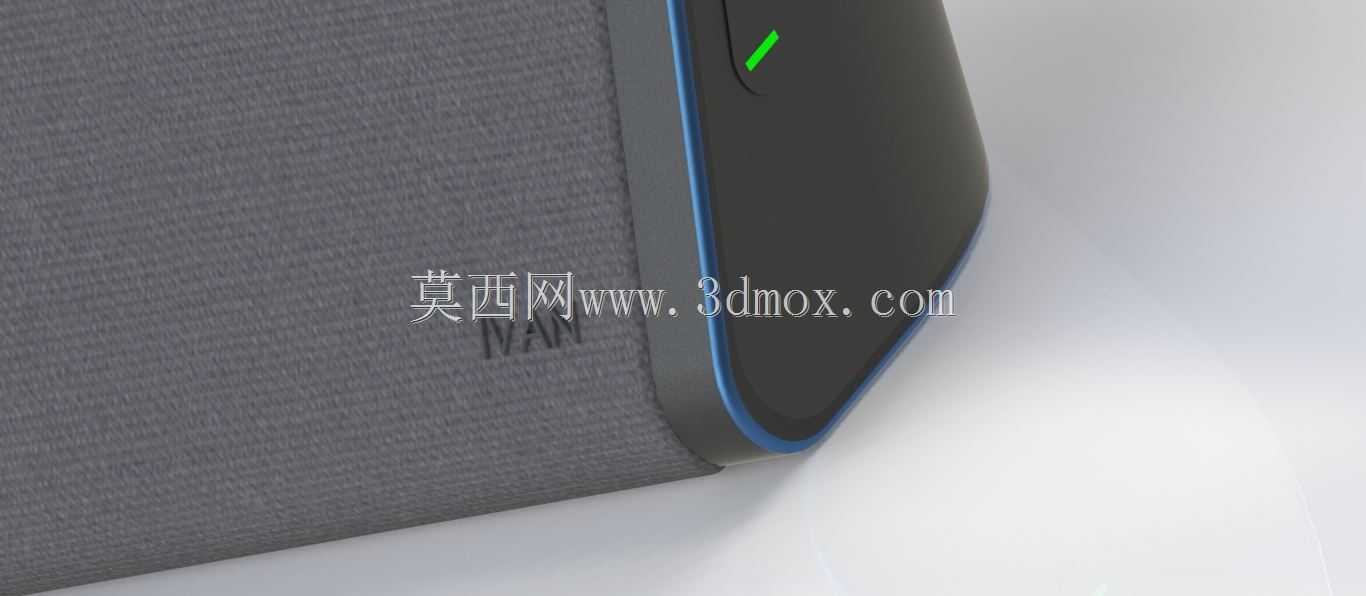

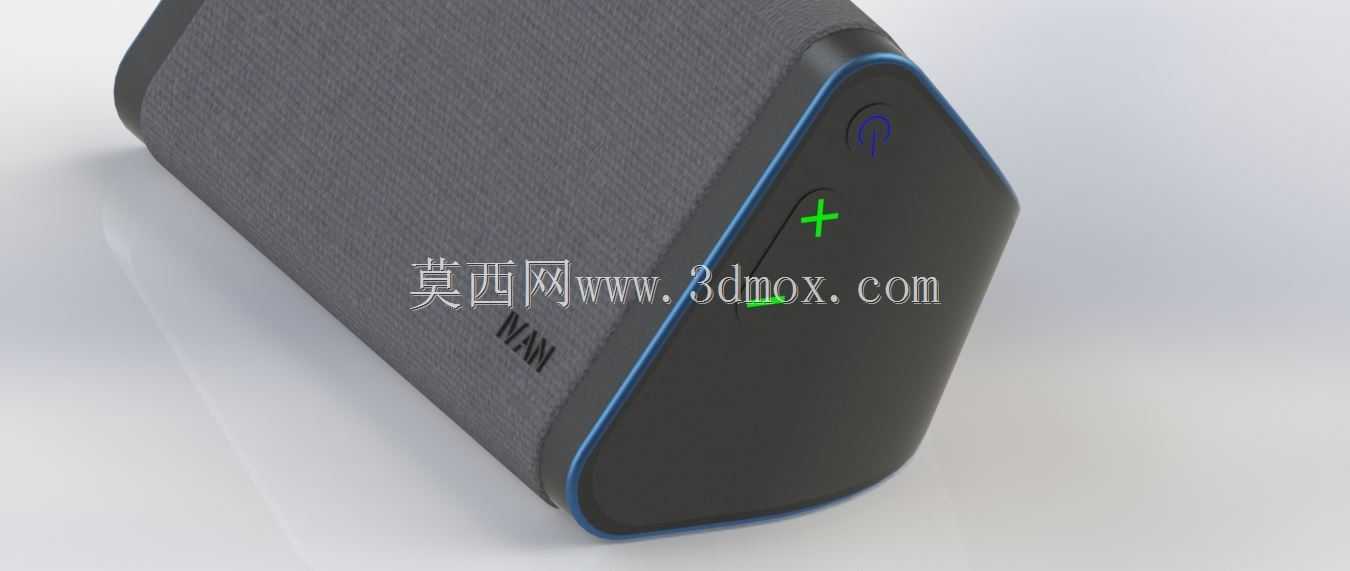

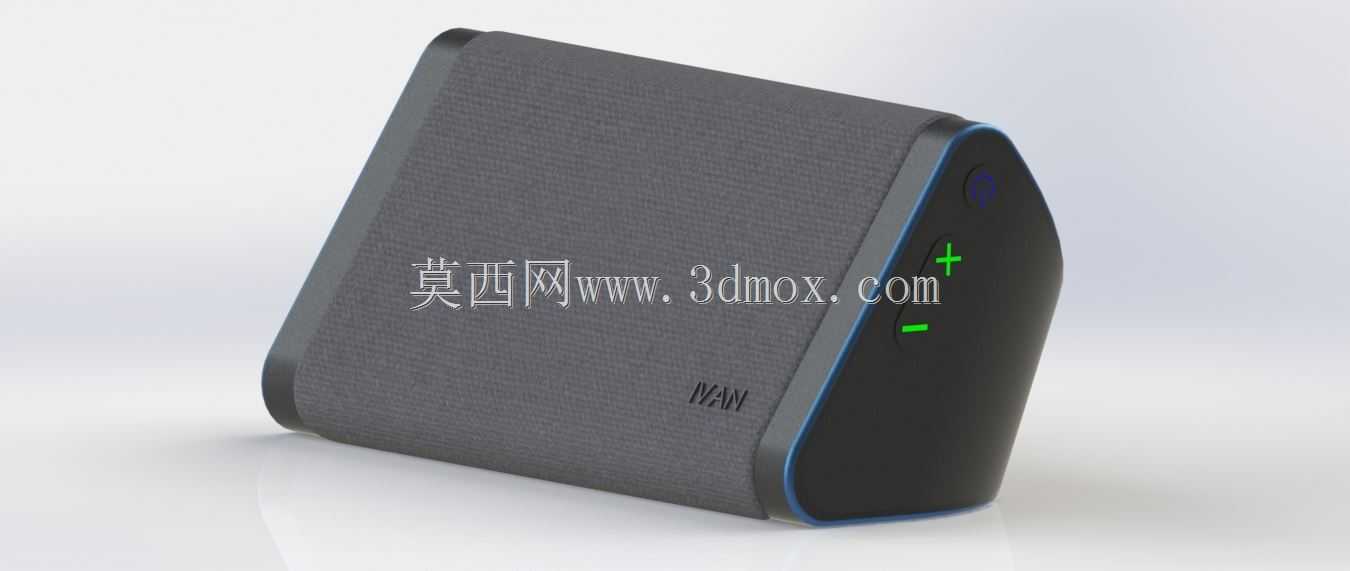

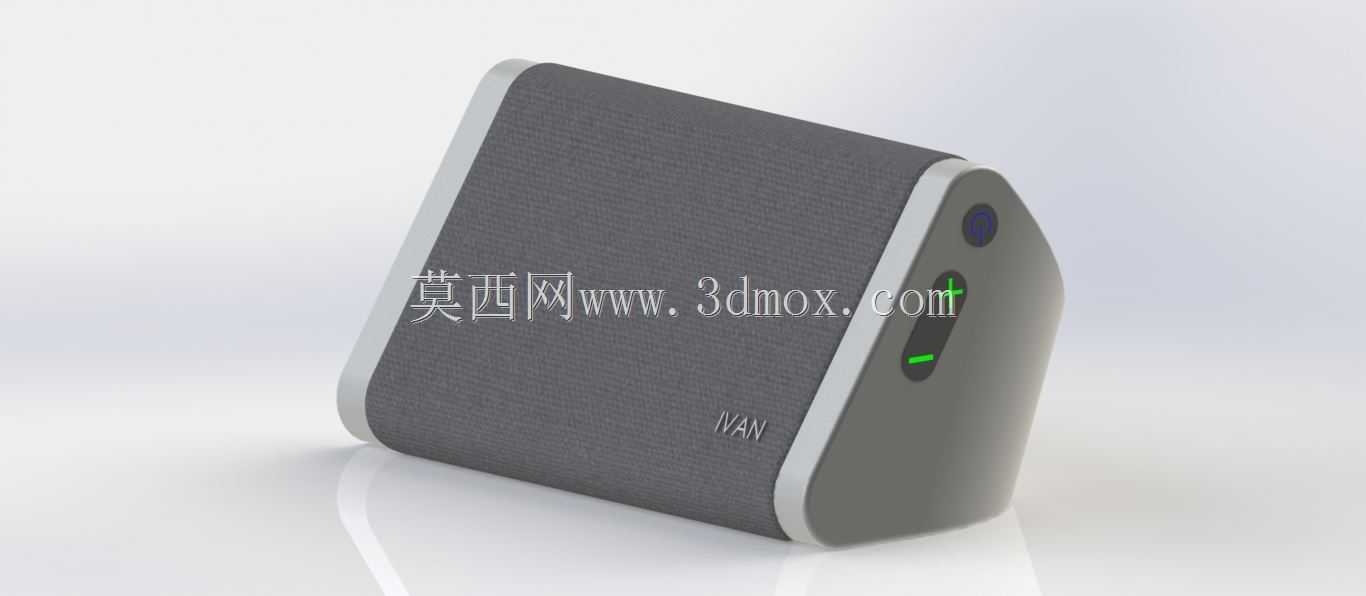

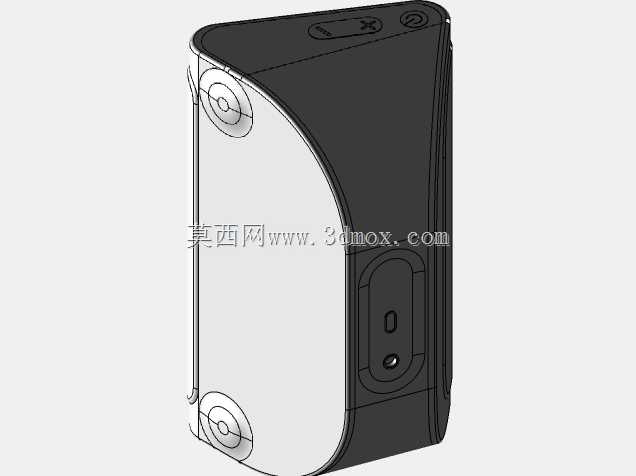

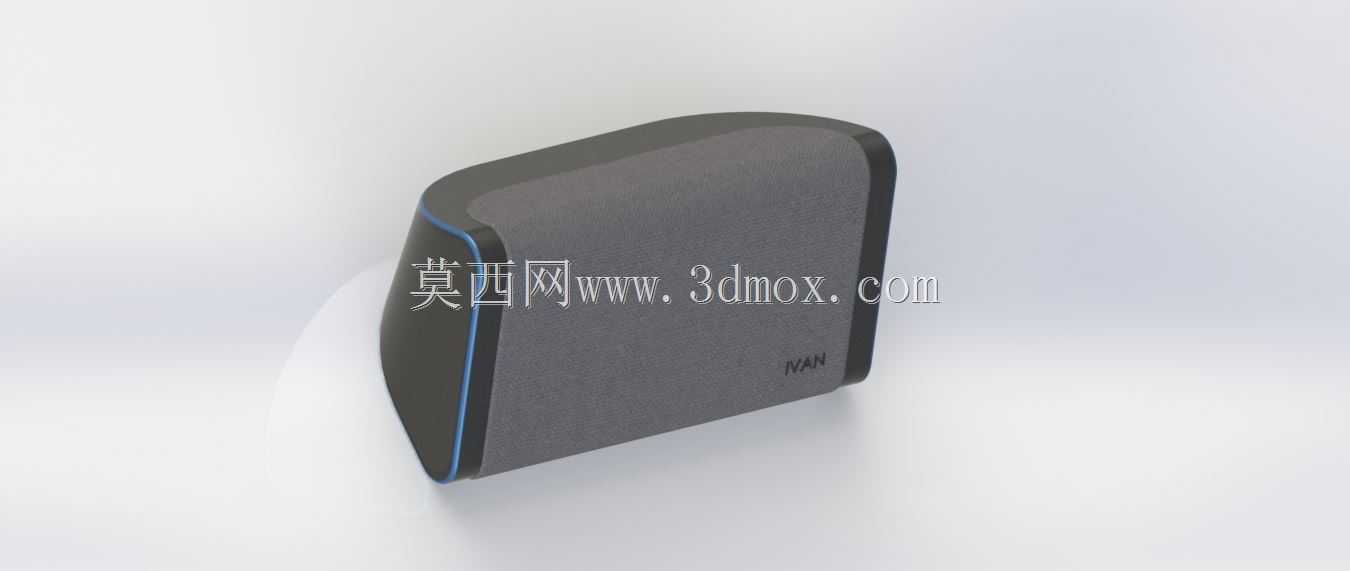

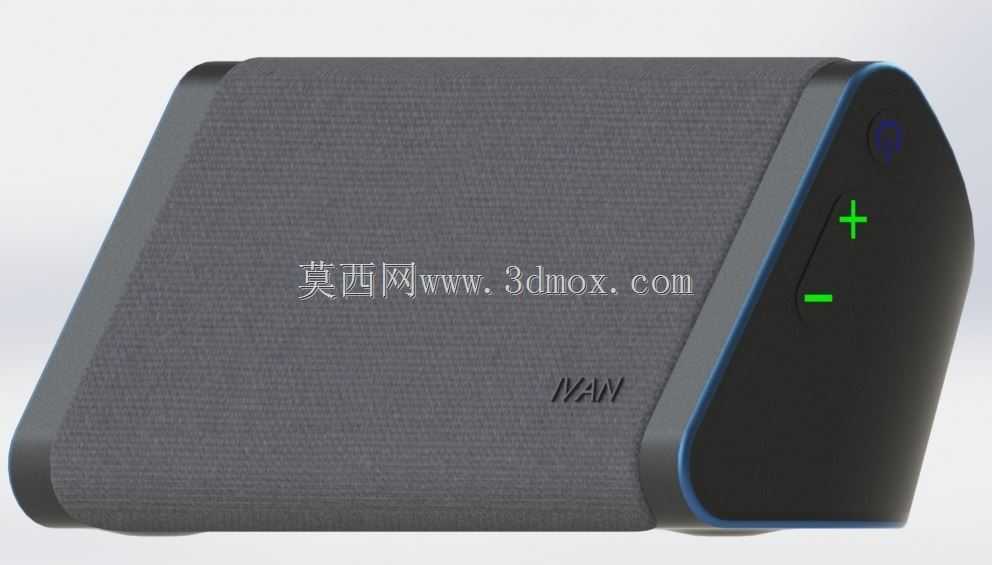

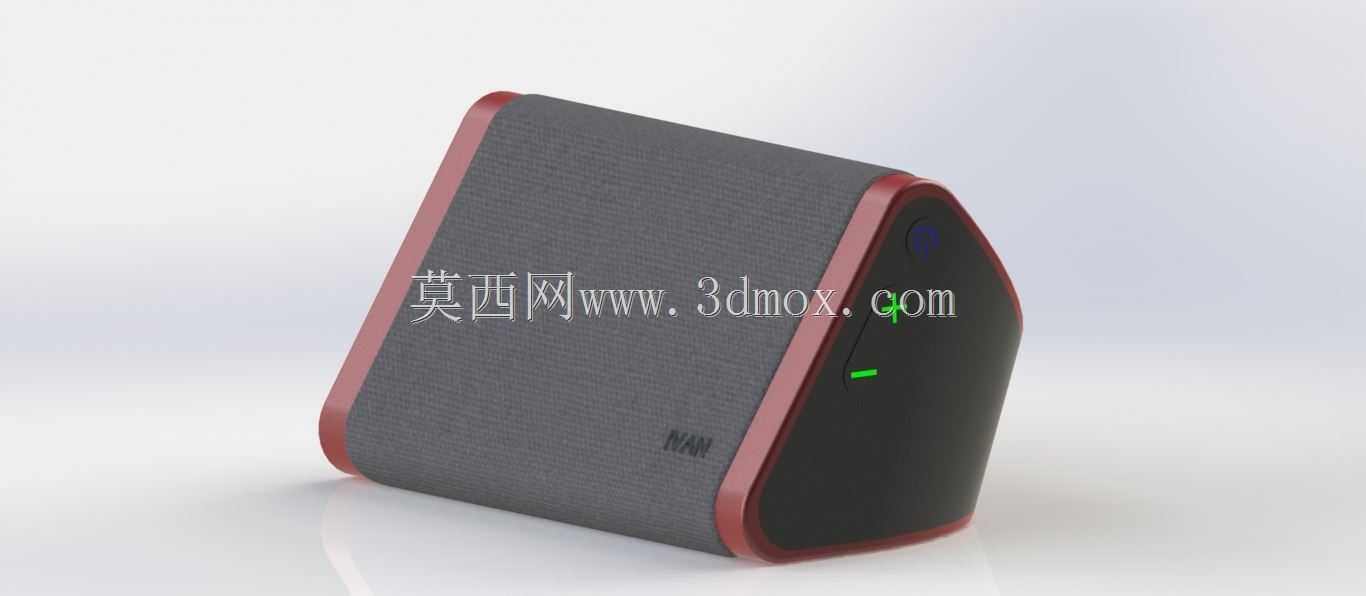

这款便携蓝牙音频播放设备的结构设计，首先围绕户外随身、桌面近场聆听两类核心使用场景展开，在做内部堆叠时优先考虑了声学腔体的密闭性要求，将全频发声单元的安装位做了环形密封筋设计，避免腔体漏音导致低频响应衰减。设备侧面的操控区域做了内凹式按键布局，按键边缘做了0.3mm的圆角过渡，既避免日常携带时按键被误触，也能减少按键与口袋、背包内衬的摩擦损耗。外壳采用布艺包覆加硬质内壳的双层结构，布艺层选用经纬密度较高的透声织物，既不会阻碍声音的扩散传播，也能起到防滑、抗轻微刮擦的作用，硬质内壳采用ABS材质注塑成型，壁厚均匀控制在1.8mm，既保证整体结构强度，也不会额外增加设备自重。设备侧边的状态指示灯做了半透明柔光罩设计，光线从内部LED发出后经过柔光罩漫射，不会产生刺眼的直射光，在夜间使用时也能清晰识别设备连接、电量状态。设备底部做了三个微凸的硅胶防滑垫，安装位置避开内部腔体的共振节点，放置在光滑桌面时能避免播放大动态音频时设备产生位移，同时硅胶垫的阻尼特性也能减少桌面反射带来的音染。在做外形轮廓设计时，将设备主体做了小角度的倾斜切面，放置在桌面时发声单元的朝向刚好对准人耳坐姿高度的听音位置，不需要额外调整摆放角度就能获得较好的听感。设备边缘全部做了R5以上的大圆角过渡，没有尖锐的棱角，日常握持携带时手感更贴合手掌轮廓，也能避免跌落时棱角处产生应力集中导致外壳开裂。内部PCB板的安装位做了三个定位柱加螺丝固定的结构，定位柱高度预留0.2mm的装配间隙，方便组装时快速对位，螺丝柱周边做了加强筋连接到内壳侧壁，避免多次拆装后螺丝柱断裂。蓝牙天线的安装位置特意避开了金属部件和电池区域，做了悬空式的固定结构，减少金属屏蔽对无线信号传输的影响，保证10米范围内的稳定连接，不会出现断连、卡顿的情况。电池仓做了独立的隔舱设计，与声学腔体之间用密封筋完全隔开，既避免电池工作时的轻微振动影响声学表现，也能在电池出现异常时起到隔离防护的作用。设备的充电接口做了内凹式沉台设计，接口端面比外壳表面低0.5mm，充电线插入后不会因为外力磕碰导致接口松动脱焊，沉台边缘做了导向斜面，盲插充电线时也能顺利对位。
