四自由度舵机驱动机械臂执行机构

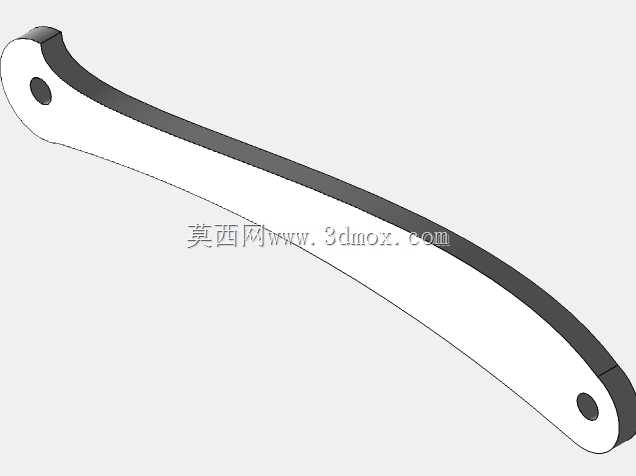

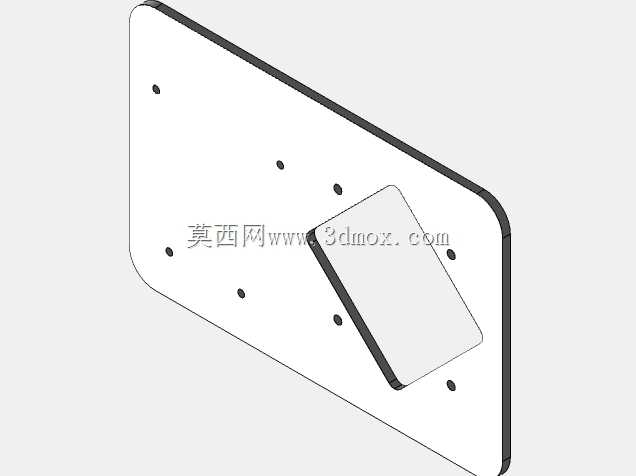

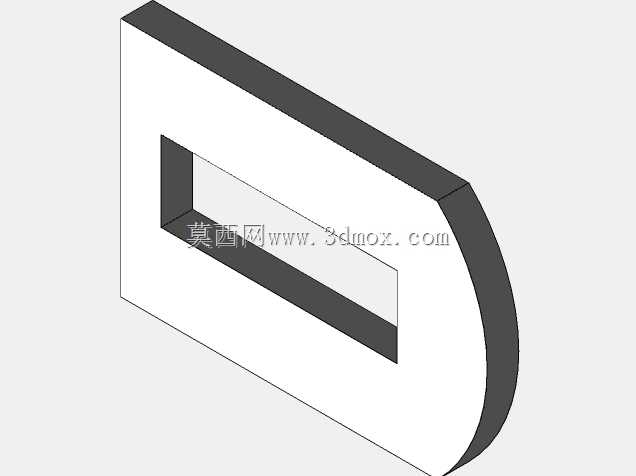

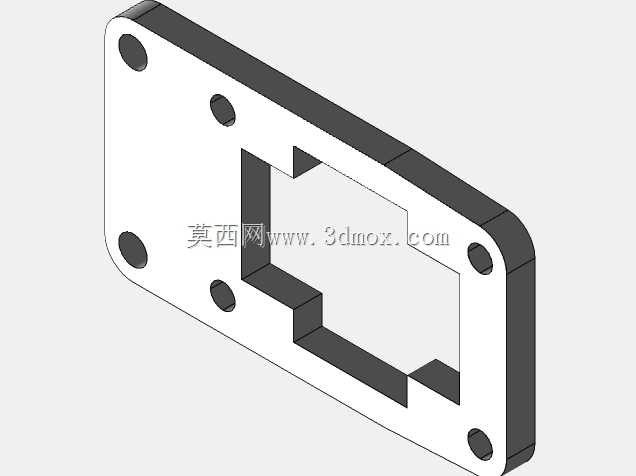

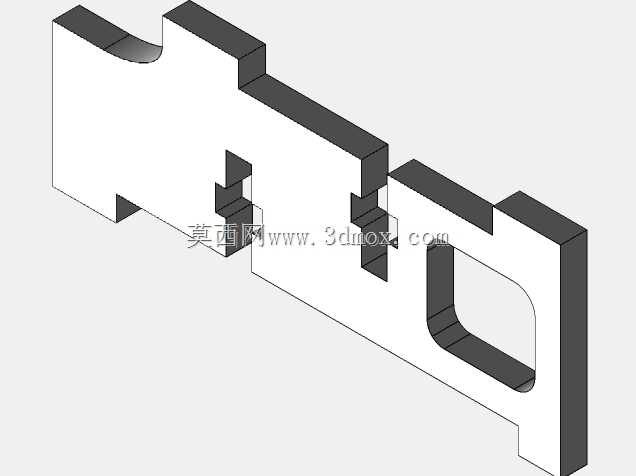

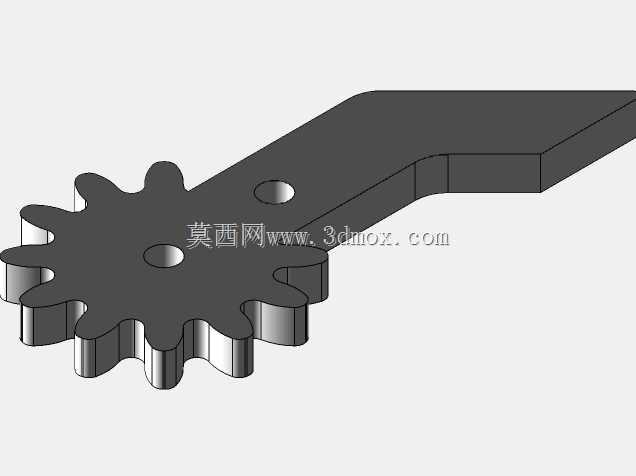

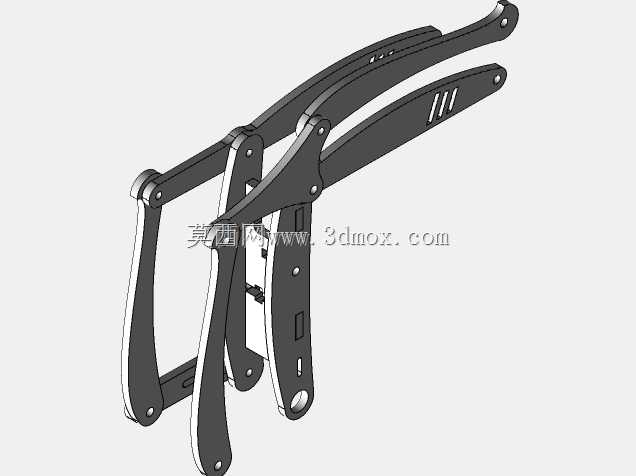

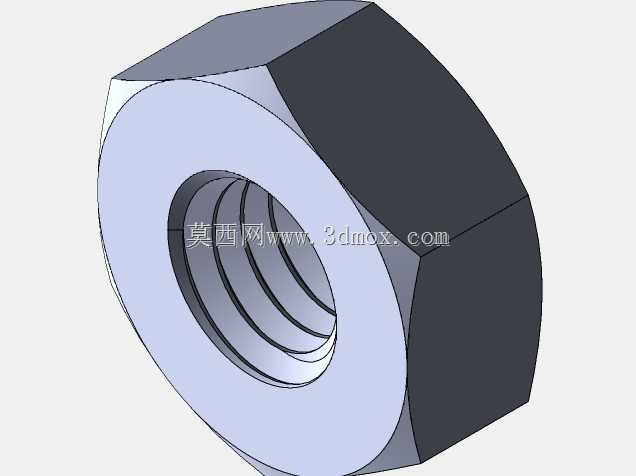

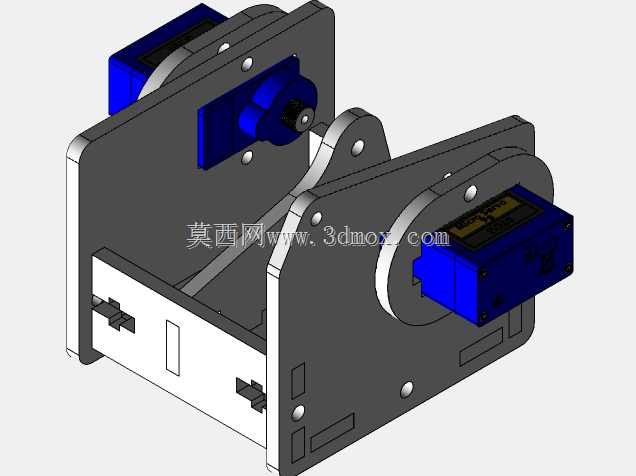

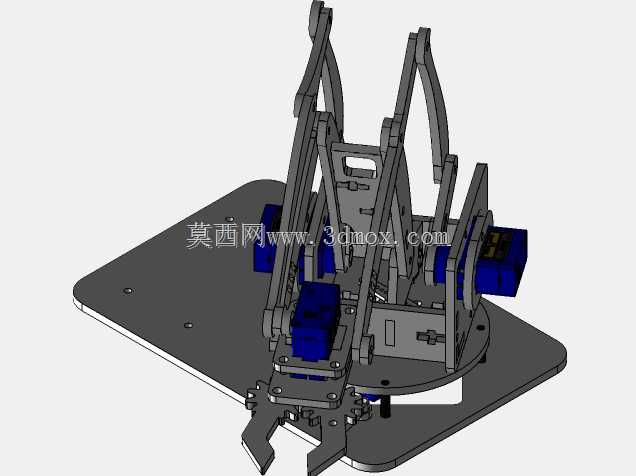

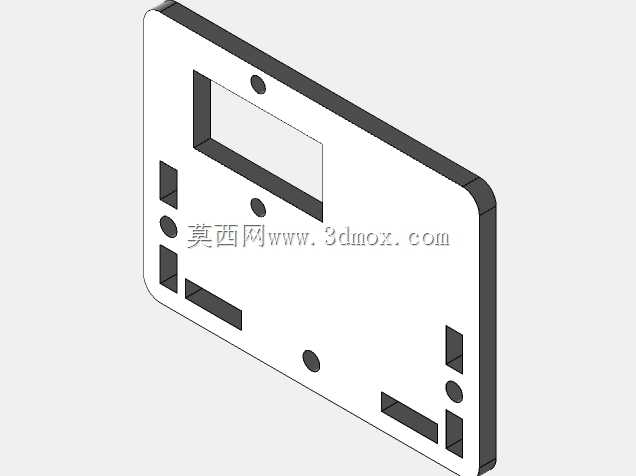

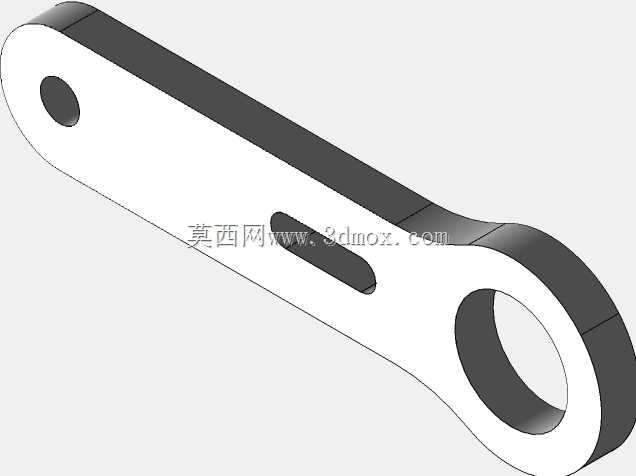

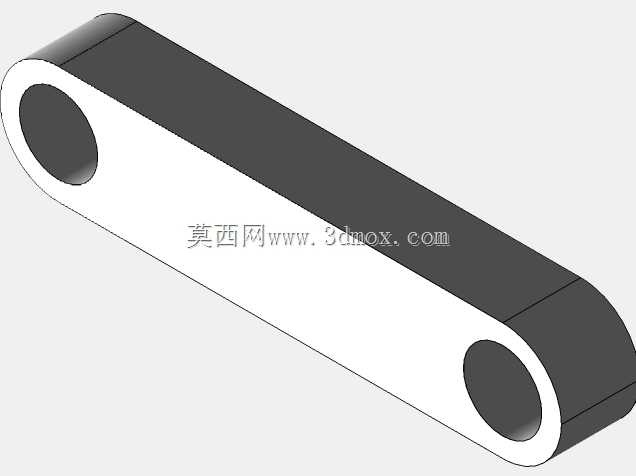

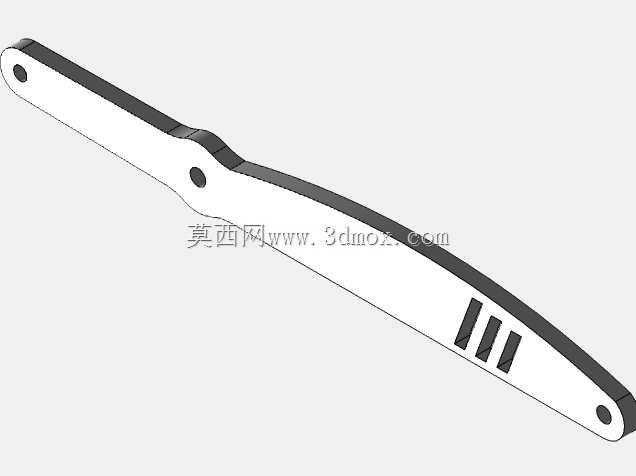

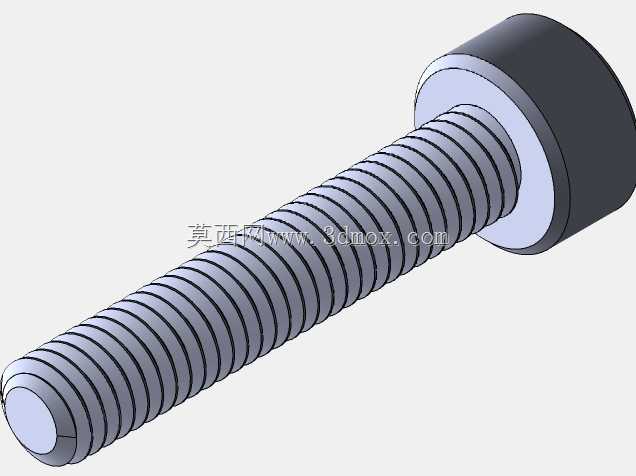

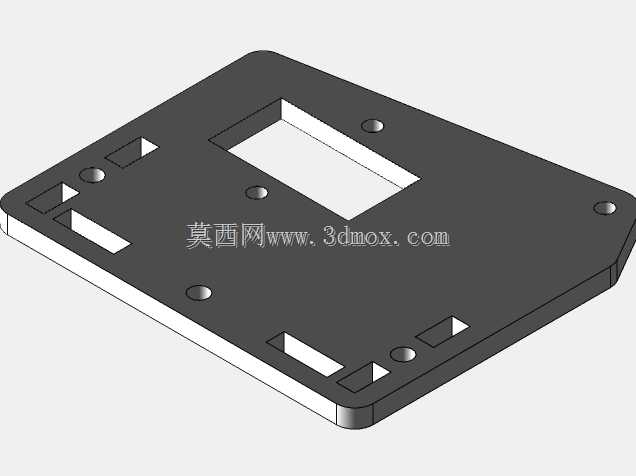

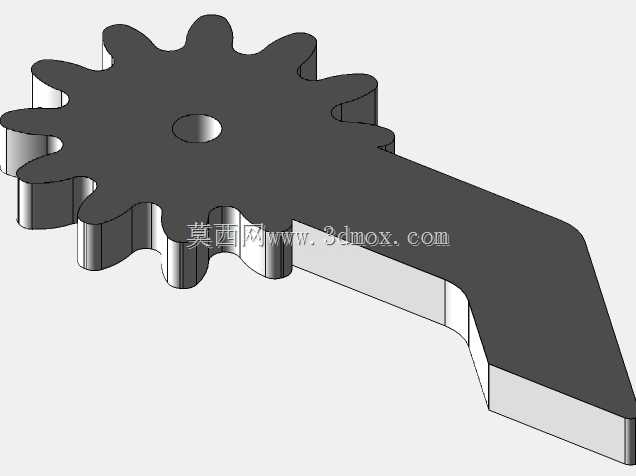

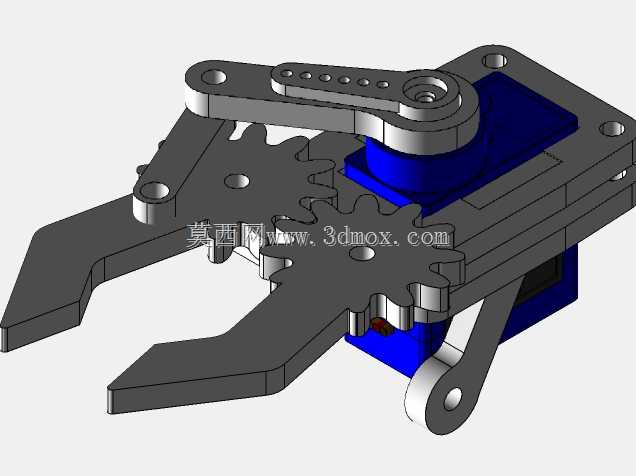

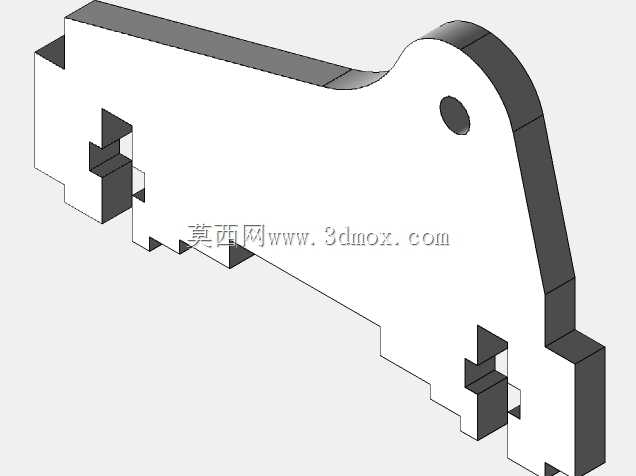

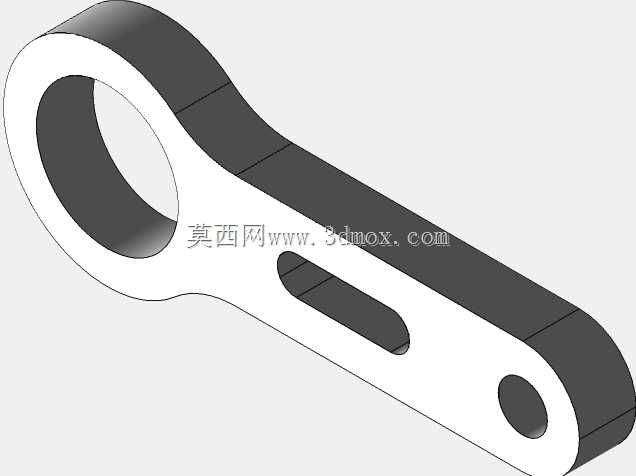

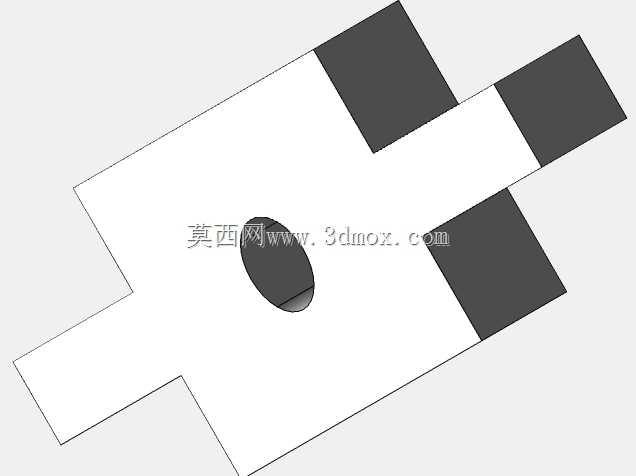

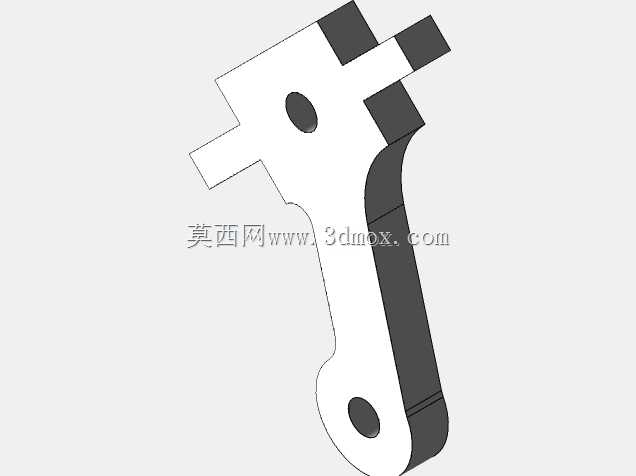

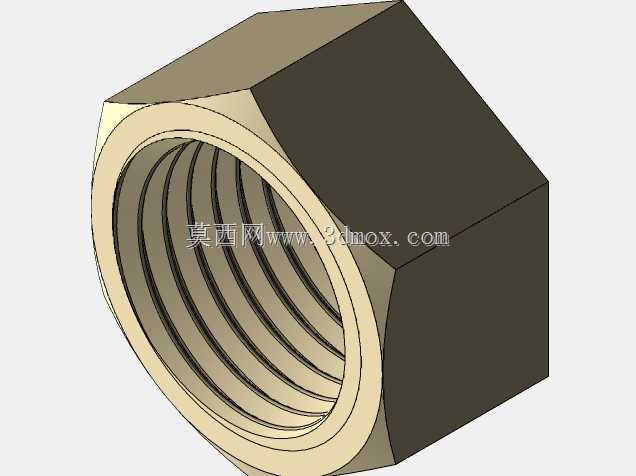

这款多关节联动的机械执行结构，主要面向轻载桌面级作业场景设计，可适配教学实验、小型工件分拣、轻量物料搬运、创客项目开发等实际使用需求，整体采用平面安装底座作为承载基础，底座预留规则排布的安装孔位，可直接固定在铝型材工作台、实验台面板或定制工装板上，安装边界清晰，不需要额外定制复杂转接件即可完成部署。结构核心采用四组舵机作为动力输出源，分别对应底座回转、大臂俯仰、小臂俯仰、末端夹爪开合四个独立运动自由度，各关节之间采用连杆式传动结构，相比同步带或齿轮传动，连杆结构在轻载场景下具备更好的刚性表现，同时装配调试难度更低，关节处的铰接位置均预留标准紧固件安装位，可根据实际负载需求调整铰接点预紧力，减少运动过程中的虚位间隙。末端夹爪采用平行开合式结构设计，夹指内侧预留防滑齿槽，可夹持形状规则的小型工件、电子元器件、3D打印样件等物品，夹持行程覆盖常见小型零件的尺寸范围，夹爪与小臂末端采用快拆式连接结构，可根据作业需求更换吸盘、磁吸头等不同执行末端。设计过程中优先考虑了运动干涉问题，各臂杆的运动行程经过反复校核，在最大伸展状态下不会出现臂杆与底座、相邻关节之间的碰撞，同时各舵机的走线槽集成在臂杆内部，避免运动过程中线缆被臂杆剐蹭拉扯，提升长期运行的可靠性。整体臂杆采用平板式镂空结构设计，在保证结构刚性的前提下尽可能降低自身重量，减少舵机的负载压力，提升运动响应速度，底座的承载面做了加厚处理，可抵消臂杆伸展时产生的倾覆力矩，不需要额外配置配重块即可保证设备在最大作业半径下的放置稳定性。各运动关节的限位结构直接集成在臂杆零件上，不需要额外加装外置限位开关即可实现机械硬限位，避免舵机超行程转动造成的结构损坏或舵机烧损问题，整体结构的零件多为平板类加工件，可采用激光切割、3D打印等方式快速加工制作，加工成本低，装配流程简单，适合小批量制作或个人DIY项目使用。
