概念太空船流线型舱体结构设计

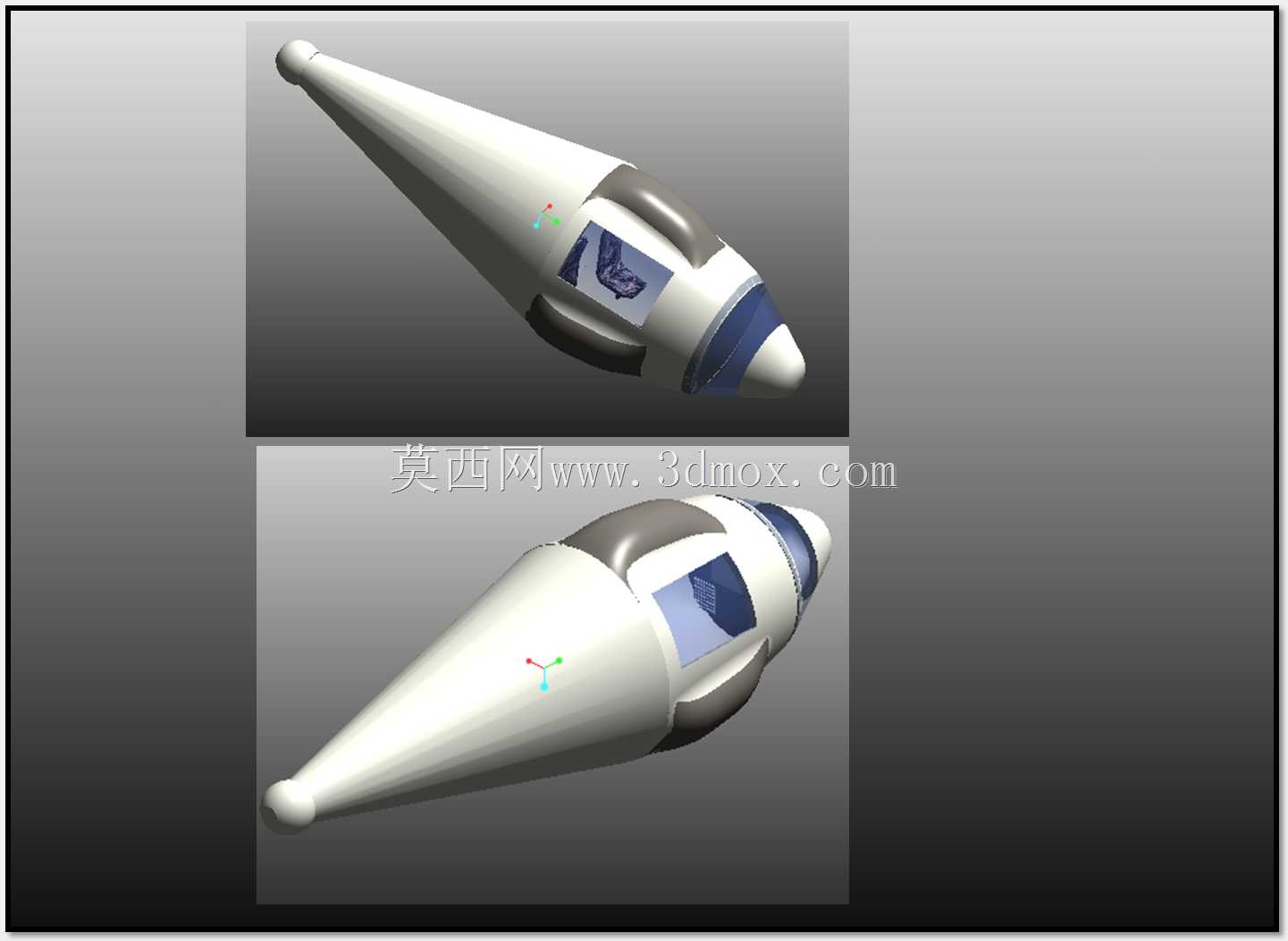

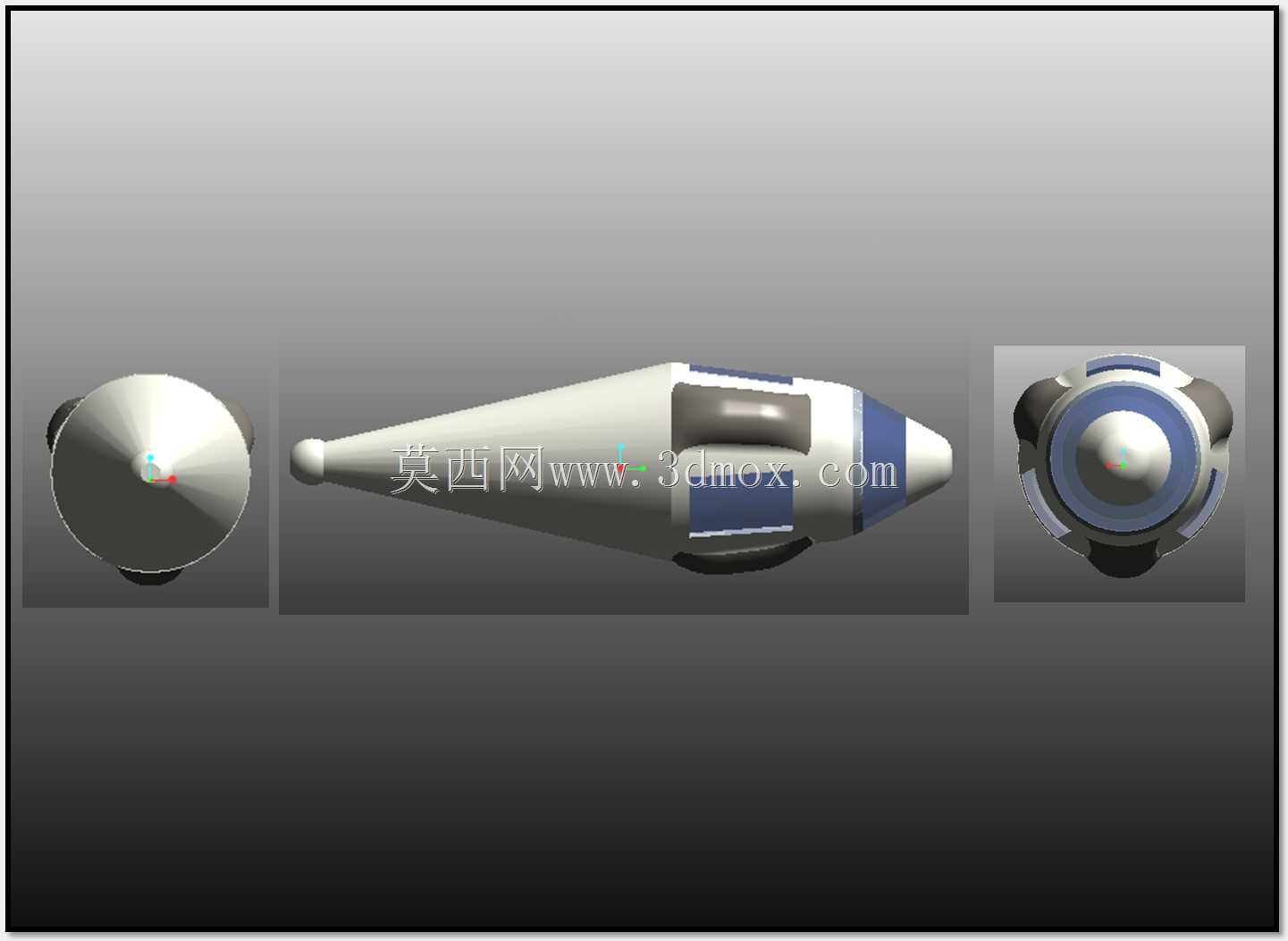

这款概念太空船的舱体设计，首先围绕亚轨道飞行阶段的气动减阻需求展开，整体采用大长细比的旋成体构型，头部为钝圆收敛造型，能够在高速穿越稠密大气层时有效分散头部激波带来的热流载荷，避免尖锐结构在气动加热下出现局部热应力集中的问题。舱体中段为等直径过渡段，预留了乘员舱与设备舱的安装空间，舷窗采用内嵌式安装设计，窗体与舱体外蒙皮的阶差控制在0.2mm以内，减少飞行过程中阶差带来的附加气动阻力，同时舷窗周边设计有环形加强筋结构，能够承受舱内外压差带来的结构载荷，保证舱段的密封可靠性。舱体两侧的凸起结构为姿控动力舱的整流罩，内部预留了冷喷推力器的安装空间，整流罩与主舱体采用曲面顺滑过渡，避免出现直角转折带来的气流分离问题，在姿控发动机工作时，整流罩的型面能够引导喷流快速扩散，减少喷流干扰对舱体姿态的扰动。尾部为收敛段结构，适配主推进系统的喷管安装边界，喷管出口与舱尾端面齐平，在大气层内飞行阶段能够起到一定的尾流整流作用，降低底部阻力。从安装边界来看，这款舱体的最大外径控制在1.2m量级，总长度约4.8m，能够适配小型亚轨道运载平台的挂载要求，舱段之间采用法兰盘连接结构，连接螺栓沿周向均匀布置，能够承受发射阶段的轴向过载与横向振动载荷。在实际应用场景中，这类概念舱体结构可作为亚轨道观光飞行器的乘员舱原型，也可作为小型航天载荷的搭载平台，设计过程中优先考虑了气动特性与结构强度的平衡，外蒙皮采用曲面连续建模，所有型面的曲率变化均匀，没有局部曲率突变的区域，既能够降低飞行过程中的气动噪声，也便于后续采用复合材料铺层工艺进行加工制造。舱体内部的框架结构采用环形隔框加纵向桁条的布局，隔框间距根据不同舱段的载荷分布进行调整，乘员舱段的隔框间距更小，能够提升舱段的抗变形能力，设备舱段的隔框间距适当放大，预留更多设备安装空间，桁条沿舱体轴向布置，与隔框采用铆接连接形式，整体结构的比强度能够满足亚轨道飞行的载荷要求。
