奥迪A1车身基础曲面造型设计

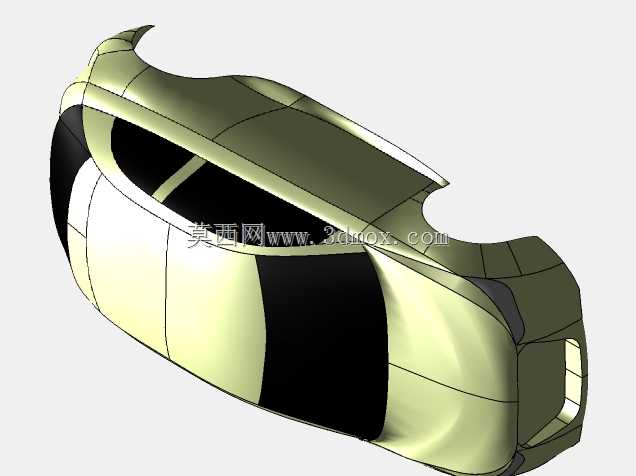

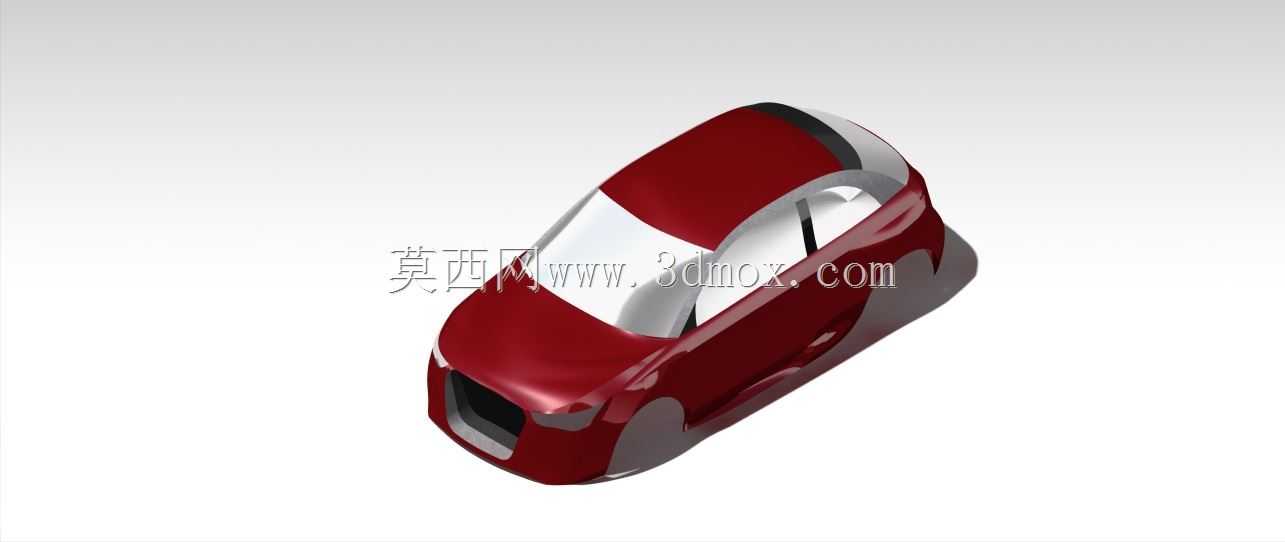

这套曲面造型成果主要面向乘用车前期造型验证、A级曲面开发前置阶段的工程参考场景，可用于油泥模型扫描后的逆向对标、造型方案评审阶段的数字模型校核，也能为同级别小型掀背车的外饰曲面开发提供曲率参考。从实际工程用途来看，该模型覆盖了奥迪A1车身外覆盖件的核心基础曲面，包含引擎盖曲面、车顶溜背过渡面、侧围腰线特征面、前后翼子板基础型面，未包含车门分缝、灯具安装位、保险杠细节特征，属于造型冻结前的基础表面框架，可支撑后续外饰件的结构拆分、安装点布置工作。设计思路上遵循了奥迪家族化的曲面构建逻辑，以腰线为核心特征脊线，将侧围曲面拆分为上下两个连续G2连续的曲率区域，上部曲面从A柱下沿平滑过渡至C柱收尾，兼顾溜背造型的视觉流畅度与后排乘员舱的头部空间边界；下部曲面从翼子板轮拱位置延伸至门槛梁区域，曲面曲率变化贴合小型车的紧凑视觉比例，同时预留了侧裙护板的安装搭接面。引擎盖曲面采用双曲率过渡设计，中心区域曲率平缓以降低行驶风阻，两侧向翼子板收窄的位置做了微小的曲率抬升，既呼应家族式的筋线特征，也为引擎盖与前大灯、前格栅的分缝预留了均匀的间隙面差基准。从安装边界来看，该基础曲面的外轮廓尺寸完全对标量产奥迪A1的车身外尺寸基准，车长方向的曲面端点对齐量产车的前后保险杠安装面位置，车宽方向的曲面最宽处对应前后轮眉的外凸边界，车高方向的曲面最高点对齐车顶行李架安装基准面，所有曲面的法向拔模角度均满足外覆盖件的冲压工艺要求，侧围曲面的最小拔模角度控制在7度以上，避免后续冲压工序出现负角问题。轮拱位置的曲面过渡做了专门的曲率优化，预留了17寸轮毂的装配空间，轮拱曲面与侧围主曲面的过渡圆角半径符合奥迪量产车的圆角设计规范，既保证视觉上的紧致感，也能在行驶过程中引导轮拱区域的气流，降低乱流带来的风噪影响。车顶曲面从A柱顶端到C柱收尾的曲率变化经过多次调整，保证雨水能够顺着曲面自然流向两侧导水槽，不会在车顶中部形成积水区域，同时曲面的弧度也兼顾了全景天窗的安装边界，预留的天窗安装面平面度误差控制在0.5mm以内，满足后续天窗总成的装配公差要求。
