EMG款低音吉他拾音器结构设计

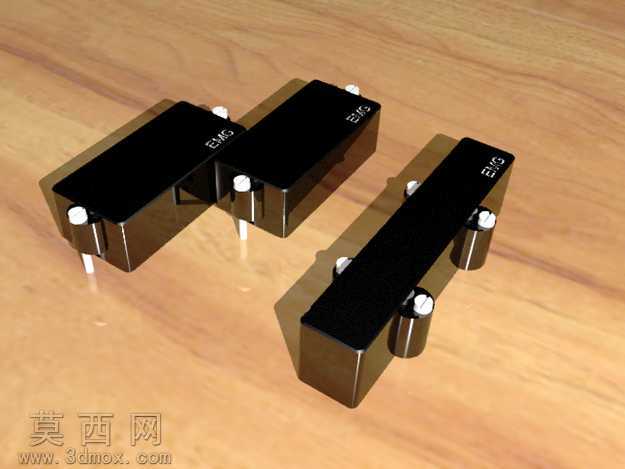

本作品为EMG系列低音吉他拾音器的三维参数化建模成果，建模过程以实物测绘尺寸为基准，在Pro/Engineer Wildfire环境中完成全结构特征搭建，完整还原了封闭式主动拾音器的典型外观与装配结构。建模阶段首先搭建拾音器的主体基座轮廓，采用拉伸加拔模的特征命令构建黑色工程塑料外壳的基础形态，对外壳边角做统一的圆角过渡处理，还原实物圆润的握持与安装边缘，外壳表面预留品牌标识的蚀刻凹槽，通过偏移切除特征实现标识区域的凹陷效果，保证外观细节的还原度。针对拾音器的磁柱组件，单独构建圆柱形磁极零件，按照低音吉他琴弦的标准间距完成阵列排布，磁极顶端做球面倒角处理，模拟实物磁极的圆滑接触面，磁极与外壳的装配孔位采用间隙配合的尺寸设定，还原真实产品的装配公差逻辑。拾音器两侧的固定调节螺丝组件，分别构建螺丝本体、调节套筒、固定垫片三个独立零件，螺丝表面的螺纹特征采用螺旋扫描命令生成，还原螺纹的牙型与导程参数，调节套筒的滚花防滑结构通过环形阵列的细小凹槽特征实现，还原金属调节件的防滑触感细节。材质渲染阶段，外壳部分赋予哑光黑色工程塑料材质，调整材质的粗糙度参数至0.6左右，模拟ABS塑料的弱反光磨砂质感；金属磁极、调节螺丝与套筒部分赋予镀铬金属材质，调整反射率与环境光遮蔽参数，还原亮面镀铬件的高反光金属质感，同时在金属边缘添加细微的磨损做旧效果，提升渲染的真实感。底部的引脚接线部分，构建圆柱形金属插针零件，插针与外壳底部的安装孔做同轴配合，还原拾音器与吉他电路连接的接插结构。整套模型完成后做全局干涉检查，确认所有装配零件之间无结构冲突，各活动调节部件预留合理的运动间隙，可直接用于吉他配件的结构验证、外观打样参考，也可作为电声乐器设计领域的教学演示模型使用。
