带把手圆柱马克杯结构设计

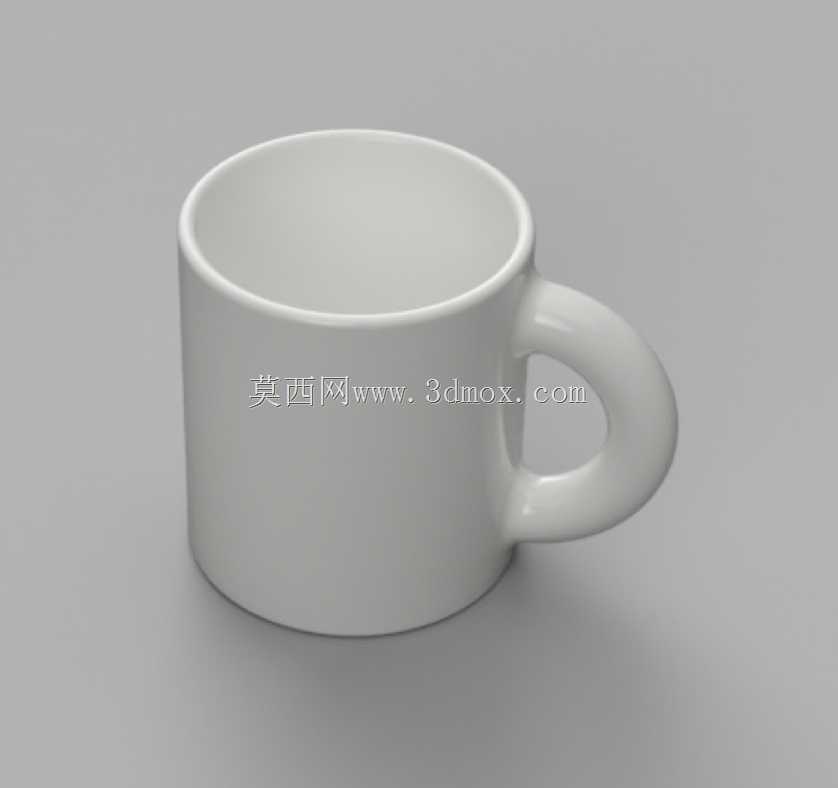

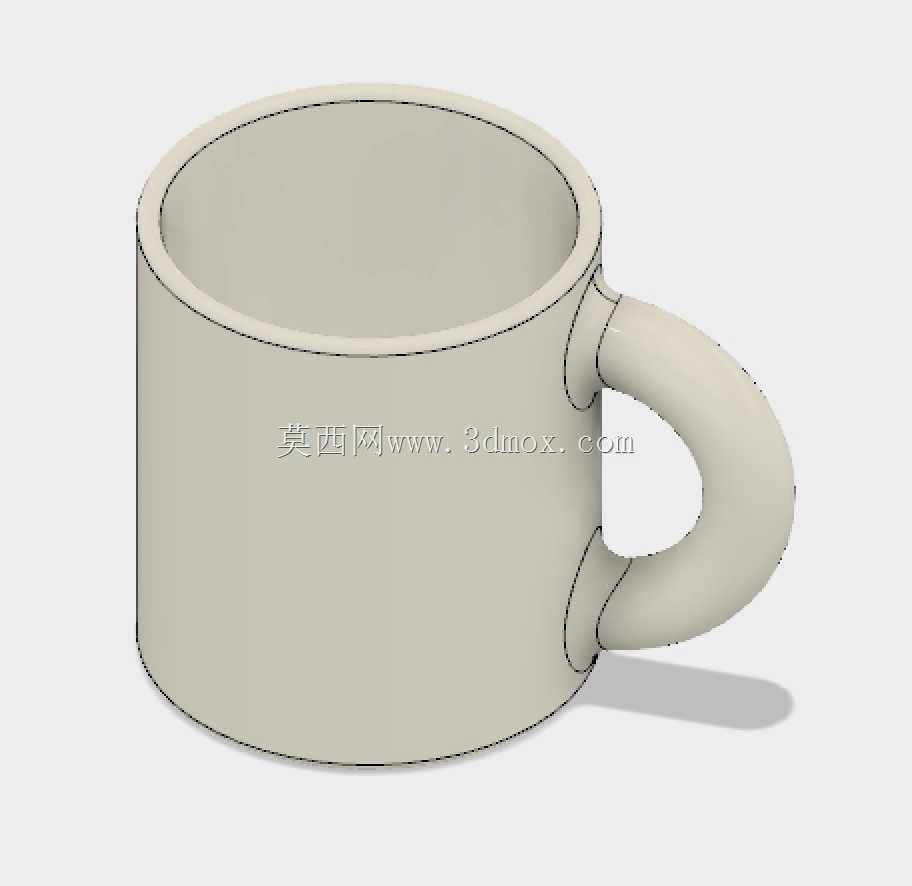

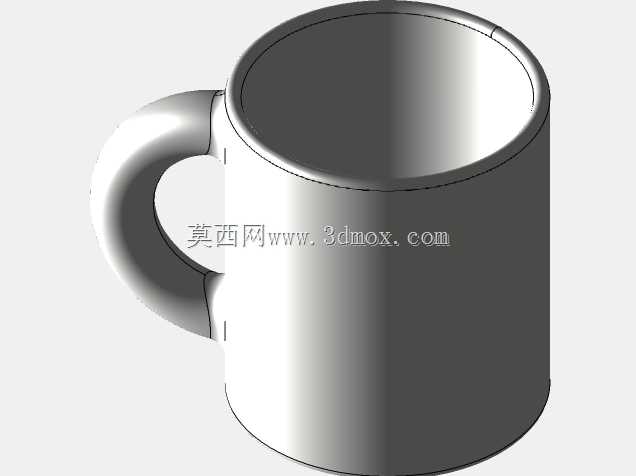

这款带把手的圆柱型饮水杯，是日常民用场景中覆盖范围极广的盛装器具，不管是办公场景的桌面饮水配套、餐饮门店的客用盛具，还是家居环境的日常饮水使用，都能适配对应的使用需求。从结构设计的角度来看，整体采用直筒圆柱腔体作为核心盛装空间，腔体半径设置为2英寸，整体高度为4.5英寸，这个尺寸比例是经过多轮使用场景验证的：2英寸的半径刚好匹配成年人手掌自然围合的握持跨度，即使不借助把手，单手握持杯身也不会出现脱手滑落的问题；4.5英寸的高度在保证300毫升左右常规盛液量的同时，不会因为杯身过高导致放置时重心偏上，放在常规办公桌、餐桌台面上时，即使受到轻微的桌面碰撞，也能保持足够的放置稳定性，不会轻易倾洒液体。杯体侧壁采用等壁厚设计，壁厚取值兼顾了结构强度与材料成本，既不会因为壁太薄导致盛放热饮时外壁温度过高出现烫手的问题，也不会因为壁过厚造成整体重量偏大，长时间握持产生手部疲劳。杯口位置做了微小的外翻圆角处理，这个细节结构一方面能够在饮用时贴合唇部轮廓，提升使用的舒适感，另一方面也能在清洗杯口时避免尖锐棱边划伤手部，同时在叠放收纳时，外翻的边可以起到限位作用，避免同规格杯子嵌套过紧难以分离。侧面的C型把手采用与杯身一体化的连接结构，把手的内圈弧度匹配成年人四指弯曲的自然形态，握持时手指可以完全穿入把手内圈，受力点均匀分布在指腹位置，不会出现局部硌手的问题；把手与杯身的上下连接位置做了平滑的圆弧过渡，没有应力集中的尖角结构，不管是采用陶瓷烧结、塑料注塑还是金属冲压工艺生产，都能避免连接处因为应力集中出现开裂断裂的问题，提升产品的整体使用寿命。杯底位置设计了微小的内凹结构，这个结构一方面可以让杯底与放置台面之间形成微小的空气层，避免盛放热饮时杯底直接接触桌面，在木质桌面、玻璃台面上留下烫痕，另一方面内凹的边缘可以作为放置时的定位基准，配合配套的杯垫使用时能够精准对位，不会轻易滑动。从建模逻辑来看，整个模型采用参数化草图构建基础轮廓，先绘制杯身的旋转截面通过回转命令生成主体腔体，再绘制把手的扫描路径与截面轮廓通过扫掠命令生成把手结构，最后对所有棱边做统一的圆角过渡处理，整个模型没有冗余的特征结构，后续如果需要调整容量、壁厚或者把手尺寸，只需要修改对应草图的参数即可快速完成迭代，能够适配不同材质、不同容量规格的衍生产品开发需求，不管是做陶瓷材质的日用马克杯，还是做不锈钢材质的便携水杯，或是塑料材质的广告定制杯，都可以在这个基础模型上快速调整完成设计，大幅缩短同类型产品的开发周期。
