适配Prusa三维打印机的NEMA17步进电机结构

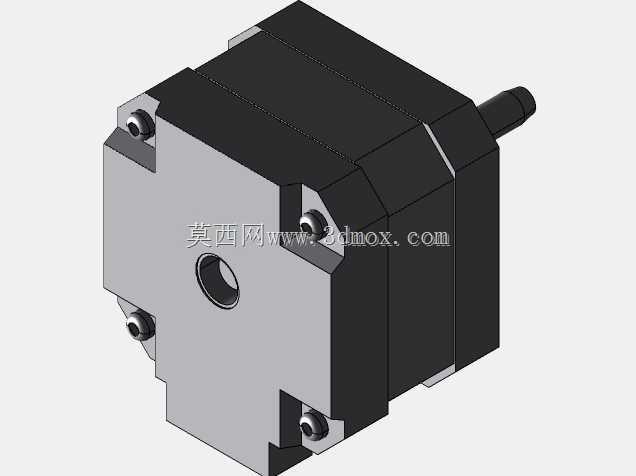

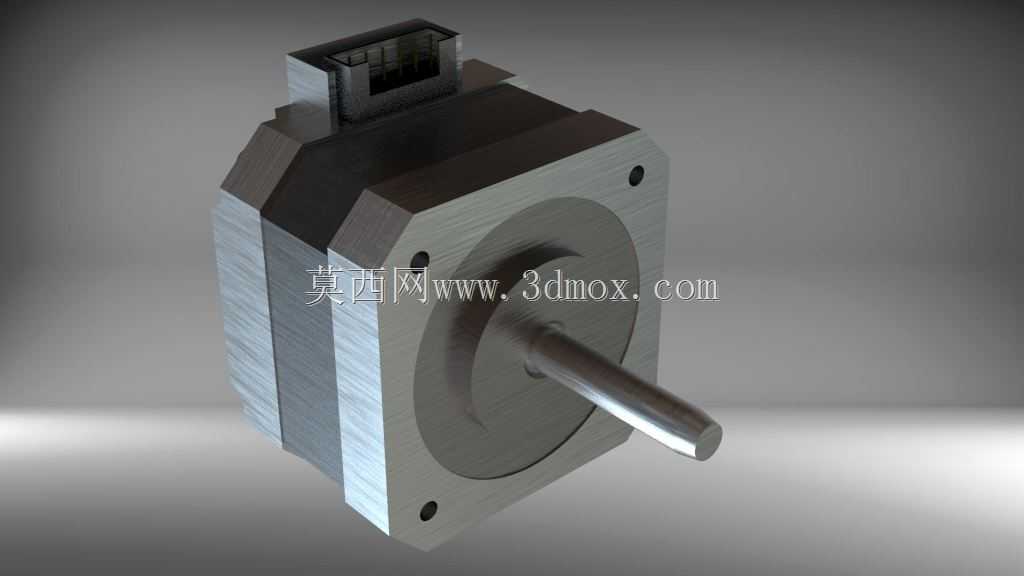

在桌面级FDM三维打印机的传动架构里，X/Y轴的进给精度、Z轴的层高控制、挤出机构的送料稳定性，核心执行元件几乎都绕不开NEMA17规格的步进电机，这款适配Prusa系列机型的步进结构，完全贴合开源3D打印设备的安装基准，从安装法兰到出轴长度都做了针对性的尺寸匹配。先看安装边界，前端方形法兰采用标准42mm边距设计，四个安装孔的孔位公差控制在0.05mm以内，刚好对应Prusa机型框架上的预装孔位，不需要额外做转接板加工，法兰端面的止口尺寸也和设备上的电机安装座完全契合，装配后不会出现同轴度偏差导致的轴系跳动。出轴部分采用D型切面设计，和同步轮、挤出齿轮的锁紧螺丝配合时，能完全杜绝传动过程中的打滑问题，出轴的伸出长度经过反复校核，既不会因为过长干涉到同步带的张紧路径，也不会因为过短导致同步轮固定后和轴承座产生摩擦。

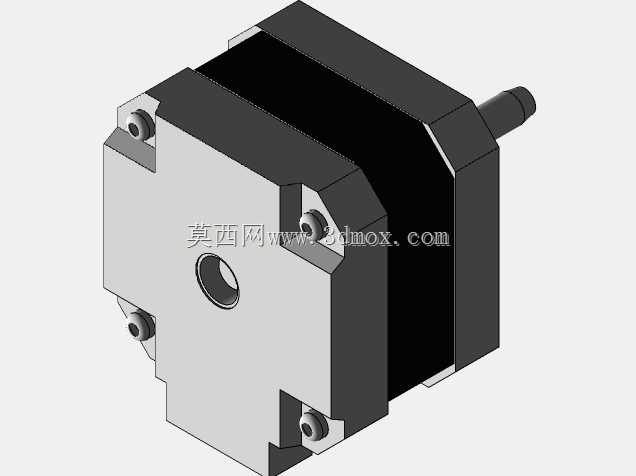

从功能特性来看，这款步进电机的机身叠厚匹配桌面级设备的扭矩需求，在1.5A左右的驱动电流下就能输出足够的保持扭矩，既可以满足X/Y轴快速移动时的加速度要求，不会因为扭矩不足出现丢步，也不会因为机身过长挤占打印腔体的有效空间。后端的接线座采用卧式插接设计，接线方向平行于电机法兰平面，不会像立式接插件那样在Z轴抬升时碰到框架横梁，线材的弯折半径也能控制在合理范围，长期运动不会出现线材疲劳折断的问题。

设计思路上完全围绕桌面3D打印机的实际工况做优化，没有照搬工业级步进电机的冗余结构，外壳采用叠片铆接工艺，既保证了定子的导磁效率，也把整机重量控制在合理范围，降低运动轴的负载惯量。转子的惯量匹配经过调校，在16细分的驱动模式下，能实现0.9度的步距角精度，配合同步带传动可以把进给分辨率控制在0.01mm级别，完全满足PLA、PETG等常见耗材的打印精度要求。实际应用中，除了Prusa系列机型，只要是采用NEMA17安装标准的桌面级数控设备、小型雕刻机、自动化送料机构，都可以参考这个结构做选型适配，安装时只需要注意轴系的同轴度校准，锁紧安装螺丝时采用对角紧固的方式，就能避免法兰面受力不均导致的电机运转异响。另外，电机外壳的散热筋结构也做了简化，在桌面设备连续长时间打印的工况下，依靠自然散热就能把温升控制在合理区间，不需要额外加装散热风扇，减少了设备的额外噪音源和接线复杂度。
