扭曲叶片式涡轮转子结构设计

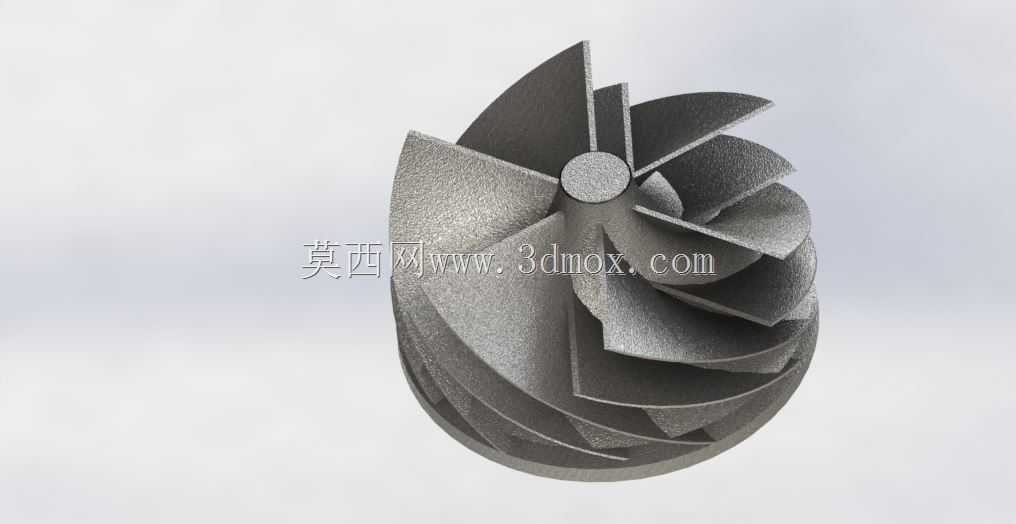

这类扭曲叶片结构的涡轮转子，是流体能量转换类设备的核心做功部件，常见于小型涡轮增压器、微型燃气轮机、高速流体泵以及部分工业透平设备中，承担着将流体的压力能、动能转换为旋转机械能，或是反过来通过旋转对流体做功完成介质输送、增压的核心功能。从结构设计逻辑来看，该转子采用整体式扭曲空间叶片布局，叶片沿轮毂周向均匀排布，叶型从轮毂根部到轮缘位置存在连续的空间扭转角，这种设计并非为了造型美观，而是为了适配流体在流道内的实际流动轨迹——当流体沿轴向进入转子流道时，不同半径位置的流体圆周速度存在天然差异，扭曲叶型可以让流体在整个叶高范围内都以接近最优的冲角接触叶片型面，大幅降低流动过程中的冲击损失与叶道涡流，提升能量转换效率。转子的轮毂部分采用等直径圆柱基体设计，中心预留的轴孔用于和动力输出轴或者驱动轴配合，配合面通常会根据实际工况选择过盈配合或者键连接，保证高速旋转下扭矩的可靠传递，不会出现打滑、偏心的问题。叶片的外轮廓构成了转子的最大径向尺寸边界，安装时需要和外围的蜗壳、导叶部件保留均匀的径向间隙，间隙值通常根据设备的工作温度、转速、材料热膨胀系数来确定，既要避免高速旋转下叶片热胀剐蹭壳体，也要控制间隙过大带来的流体泄漏损失。在实际设计过程中，这类转子的叶片厚度是渐变的，根部厚度大于轮缘位置，既可以降低旋转过程中叶片根部的离心应力集中，也能减少轮缘位置的流体绕流阻力，叶片与轮毂的连接位置采用大圆角过渡，避免应力集中导致的疲劳断裂，适配设备长时间高速运行的工况需求。这类转子的安装轴向尺寸需要匹配两端的轴承位距离，保证转子的动平衡精度满足高速旋转要求，通常在完成加工后需要做整机动平衡校正，将残余不平衡量控制在允许范围内，避免运行过程中出现振动超标、轴承过早损坏的问题。在不同的应用场景下，这类转子的叶型角度、叶片数量、轮毂比都会做针对性调整，比如用于高压差工况的转子会适当增加叶片数量、减小叶道通流面积，用于大流量工况的转子则会加大轮毂比、优化叶道的通流曲率，不管参数如何调整，核心都是围绕流体的实际流动特性，平衡效率、强度与加工可行性三者的关系。
