创意圆柱造型数显电子腕表结构设计

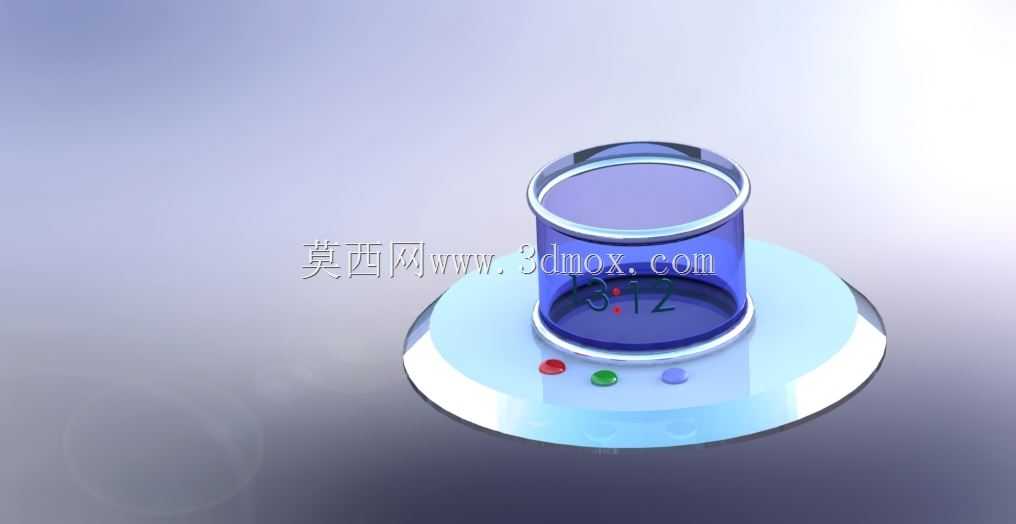

这款圆柱造型的数显电子腕表，在穿戴消费电子的结构设计中跳出了传统方壳、圆壳的固化思路，采用通透的蓝色半透明筒体作为表身主体，搭配圆形底座式的表底结构，三个不同配色的功能按键沿表底圆周均匀排布，既兼顾了操作的盲触识别性，也让整体外观更具科技感与辨识度。从实际应用场景来看，这类造型的电子表除了满足日常计时的基础需求，半透明筒体的设计可以让使用者直观看到内部显示模组的工作状态，也适配潮品配饰、创意数码周边的搭配需求，适合追求个性化穿戴体验的用户群体。设计过程中，筒体部分采用等壁厚的回转体结构，能够大幅降低注塑成型的工艺难度，壁厚控制在均匀的1.2mm区间，既保证筒体的结构强度，也避免厚壁位置出现缩痕、透光不均的问题，筒体上下边缘做了R0.8mm的圆角过渡，既消除锐边提升佩戴接触的舒适度，也能减少装配过程中边缘崩裂的风险。表底部分采用直径略大于筒体的圆盘结构，筒体与表底的配合采用止口定位设计，配合间隙控制在0.05mm，既保证装配后筒体不会出现径向晃动，也能为后续的密封胶圈预留安装槽位，满足日常生活防水的使用要求。三个功能按键分别对应模式切换、数值调整、背光触发的功能，按键采用与表底沉孔配合的柱式结构，按键柱与沉孔的配合间隙控制在0.1mm，按键底部设置复位弹簧的安装位，保证按压行程在0.3-0.5mm区间，按压反馈清晰且不会出现卡滞问题。数显模组嵌装在筒体内部的定位台阶上，显示面正对筒体的透明侧壁，无需额外设置表蒙结构，依靠筒体本身的透明材质实现显示内容的可视效果，模组的走线沿筒体内壁的走线槽排布，连接到底部的纽扣电池仓，电池仓采用卡扣式的底盖结构，更换电池时无需拆解筒体与表底的配合结构，降低后期维护的难度。整体结构没有多余的复杂曲面，全部采用规则的回转体与平面特征组合，建模过程中特征逻辑清晰，参数化的尺寸设置可以快速调整筒体高度、表底直径等参数，快速衍生出不同尺寸规格的同系列产品，适配不同腕围的佩戴需求，也能为后续的外观改款预留足够的调整空间。
