带分流导向结构的旁路式皮带输送设备

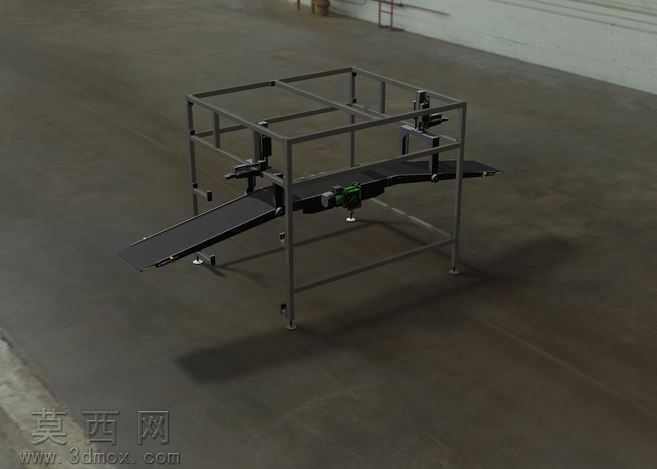

本模型为带分流导向功能的旁路式皮带输送设备，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械设计通用规范，对各零部件的装配关系、尺寸公差进行了合理匹配，确保模型可直接用于结构验证、方案展示与后续工程转化。模型主体采用方管焊接式机架结构，建模时对方管的拼接节点、支撑脚的可调结构进行了精细化还原，机架底部设置可调式支撑脚，可适配不平整的安装地面，保证设备运行时的整体稳定性。输送主体采用平皮带作为承载构件，建模时还原了皮带的张紧调节结构、两端的传动辊筒与改向辊筒，主传动端配套驱动电机与减速组件，对电机的安装座、传动连接结构做了细节刻画，保证动力传递路径的结构合理性。设备核心的旁路分流结构设置于输送段中部，采用可摆动的导向拨板结构，建模时还原了拨板的摆动转轴、驱动执行组件以及两侧的导向护边，可实现主输送路径与旁侧分流路径的物料切换，满足物料分拣、路径分配的使用需求。渲染阶段采用工业场景写实材质，机架部分赋予哑光金属方管材质，还原焊接机架的磨砂金属质感，皮带部分赋予深色橡胶材质，表现皮带的表面纹理与柔韧质感，驱动电机、辊筒等金属加工件赋予亮面金属材质，区分不同构件的材质差异，地面采用水泥地面材质烘托工业场景氛围，通过光影调整突出设备的结构层次与装配关系。设计思路围绕生产线上的物料分流需求展开，整体结构紧凑，旁路出料段与主输送段呈夹角布置，无需额外占用过多生产线空间，可直接对接主输送线完成物料的旁路导出，适配轻工、电子、包装等行业的小件物料输送与分拣工序，模型各部件均为可编辑参数化结构，可根据实际输送产能、物料尺寸调整机架高度、皮带宽度、分流段角度等参数，具备较强的方案适配性。
