家具柜门缓冲阻尼铰链三维结构设计

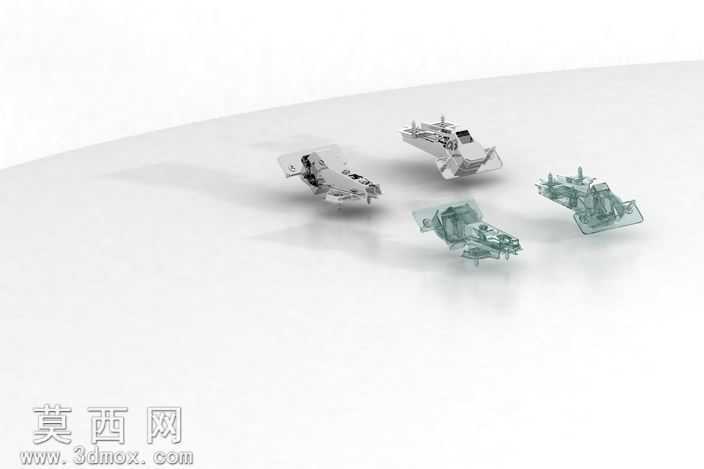

本作品为家具柜门常用的阻尼缓冲铰链三维建模成果，建模过程依托SolidWorks平台完成全参数化结构搭建，完整还原了铰链各组成部件的真实装配关系与运动逻辑。建模阶段首先依据家具五金通用安装尺寸规范，确定铰链底座、铰接臂、阻尼杯、连接簧片等核心部件的基准尺寸，通过草图绘制、特征拉伸、切除、折弯等基础建模命令完成单个零件的实体构建，针对铰接位置的转动轴、阻尼缓冲结构的阻尼腔、调节螺丝的安装位等细节结构，均按照实际生产的加工精度做了特征还原，确保各部件装配时无干涉、转动行程符合实际使用需求。材质与渲染阶段，针对不同部件的实际材质做了区分设置：金属冲压件部分赋予冷轧钢材质，调整金属粗糙度参数模拟镀锌或镀镍的哑光金属质感，还原真实五金件的表面细腻纹理；阻尼外壳部分赋予工程塑料材质，调整漫反射与高光参数呈现硬质塑料的温润质感；内置的缓冲阻尼结构则模拟液压油与密封件的材质差异，通过半透明材质效果展示内部阻尼腔的结构特征。渲染阶段采用柔和的影棚布光，多角度展示铰链的开合状态、装配结构与细节特征，既呈现了闭合状态下铰链的紧凑外观，也展示了开启过程中铰接臂的运动轨迹与阻尼结构的联动状态。结构设计上完整还原了快装式家具铰链的调节功能，底座的前后、上下调节螺丝位均做了精准建模，可直观展示安装时的位置调节逻辑，铰接处的复位弹簧结构也做了等比例还原，能够清晰呈现铰链开合时的弹簧形变与复位原理，阻尼缓冲结构的油路、密封件等细节也做了合理的结构表达，完整复现了阻尼铰链缓慢闭合不碰撞的功能原理。整体建模严格遵循家具五金的实际生产尺寸标准，各部件的装配间隙、转动行程均经过干涉检查验证，既可以作为家具设计时的装配选型参考，也可作为五金结构设计的教学演示素材，帮助理解阻尼铰链的工作原理与结构组成。
