双滑轮式起重机吊钩三维结构设计

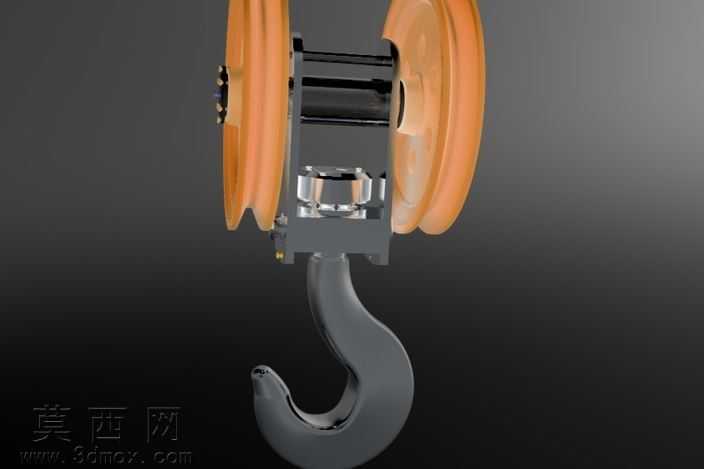

本作品为起重作业核心承载部件的三维建模设计，整体采用模块化拆分思路完成全结构建模，完整还原双滑轮起重机吊钩的装配逻辑与细节特征。建模过程中先以吊钩钩体为核心基准，按照起重力学承载要求绘制钩体的变曲率轮廓曲线，通过扫掠、放样特征生成带安全圆弧过渡的钩身实体，钩头位置预留防脱挡板的安装孔位，钩颈处设计与横梁配合的圆柱连接段，保证载荷传递路径的平顺性。滑轮组部分按照双绳槽滑轮的尺寸规范，分别完成左右两个橙色滑轮的实体建模，轮缘处做圆弧倒角处理避免钢丝绳磨损，轮孔位置设计与轴承配合的安装基准面，滑轮中间的支撑轴套采用同轴心装配约束，保证两个滑轮转动时的同轴度误差控制在合理范围内。中间的连接架采用钢板焊接结构的建模思路，分别绘制两侧立板、顶部横梁、底部吊钩连接座的独立实体，通过装配约束组合成完整的架体，架体上预留滑轮轴的穿装孔、润滑注油孔位，各板件衔接处做焊接坡口的细节特征还原，还原真实生产中的焊接工艺结构。材质渲染阶段，滑轮部分采用工程塑料与钢材结合的材质表现，轮体表面做哑光橙色涂层质感，金属轴件做镀铬亮面金属效果，吊钩本体采用高强度合金钢材质表现，表面做发黑处理的哑光深灰金属质感，搭配细微的表面纹理还原锻造件的真实触感，连接架部分采用铸铁哑光深灰材质，各螺栓紧固件做镀锌亮面金属区分，通过不同材质的明暗对比清晰区分各个装配部件。整体建模严格遵循起重机械的设计规范，各部件的尺寸比例符合实际吊钩的参数要求，装配关系完全还原真实产品的连接逻辑，可用于起重机械结构教学、吊装方案演示、产品改进设计等场景，模型结构完整无缺失特征，各部件可单独拆分编辑，方便后续进行工程图导出、有限元受力分析等拓展应用。
