可活动指节仿生手部骨骼结构设计

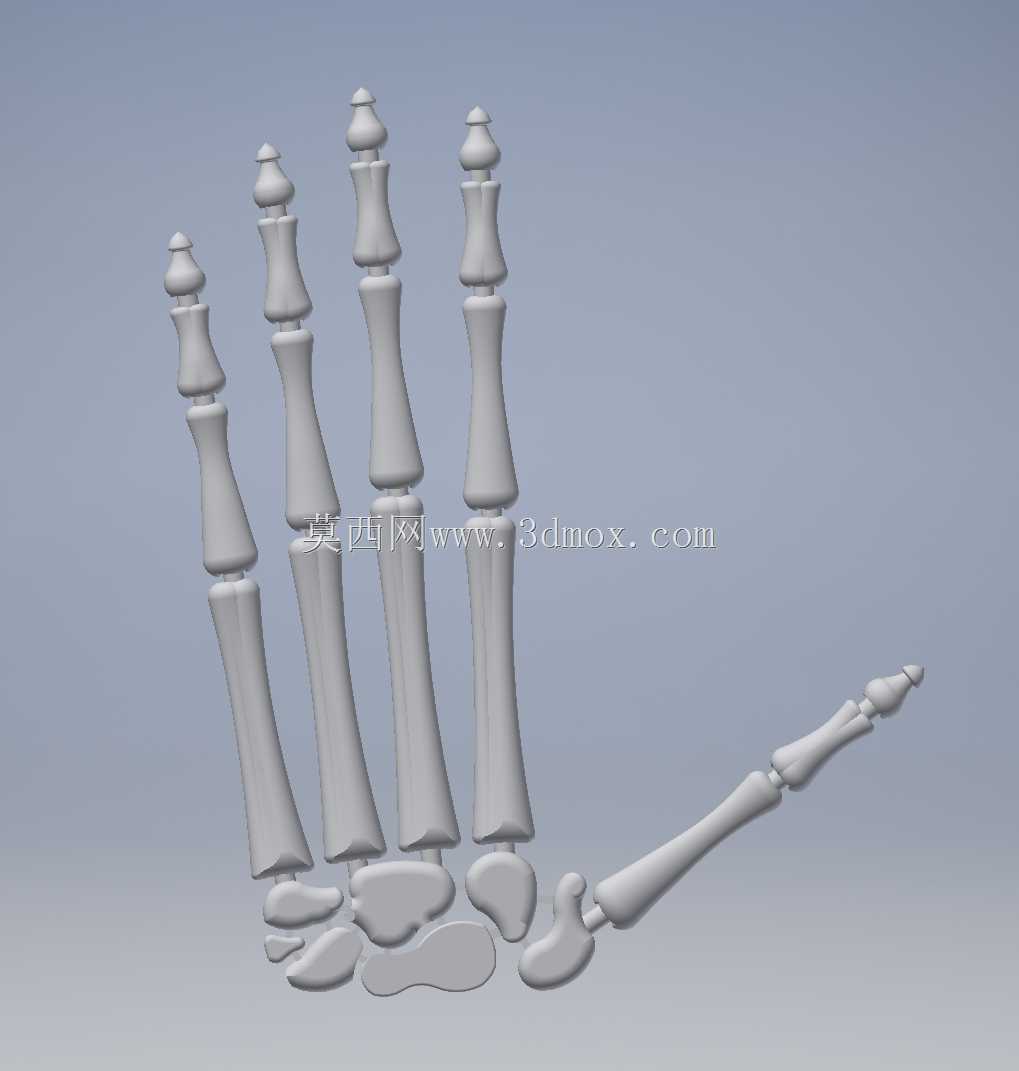

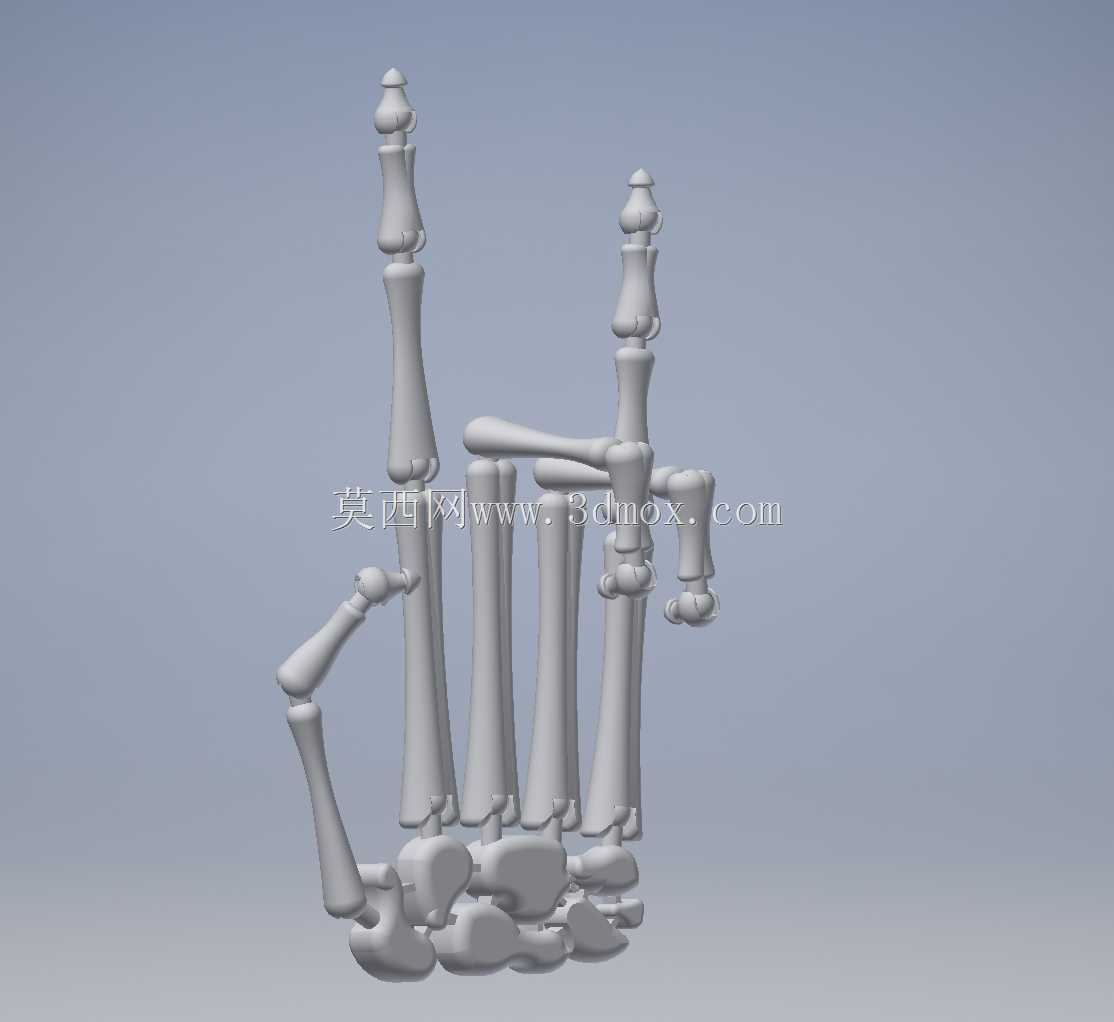

这款手部骨骼结构的设计，核心围绕3D打印一体成型的可动仿生需求展开，在结构设计阶段就充分考虑了FDM与光固化打印的工艺特性，所有指节间的球窝关节预留了0.15mm的活动间隙，搭配可溶解支撑材料打印时，接缝位置不会出现熔接粘连的问题，打印完成去除支撑后即可直接实现关节活动，无需额外的组装或铰接零件。从实际应用场景来看，这类可动骨骼结构既可以作为医学科普的教学演示道具，帮助学习者直观理解手部指骨、掌骨、腕骨的连接关系与活动逻辑，也可作为万圣节主题的装饰摆件、创意手办的关节配件，甚至能为康复辅具的结构设计提供仿生参考。设计过程中，每根手指的指节弯曲角度都参考了真实人体手部的活动范围，单根手指的弯曲角度可达到90度左右，拇指位置额外调整了掌骨的倾斜角度，还原了真实手部拇指对掌的活动特性，避免了常规静态骨骼模型无法展示活动姿态的缺陷。在尺寸边界的把控上，整体结构按照成年男性手部1:1的比例进行建模，掌骨位置的最大宽度控制在85mm，腕骨底端的安装平面预留了标准的M3螺纹孔位，既可以单独作为摆件放置，也能通过预留孔位固定在机械臂、仿生假手的基座上，作为外部结构件使用。关节部分的球头直径统一设计为6mm，球窝的包裹角度控制在160度，既保证了关节活动时不会出现松脱，也预留了足够的活动阻尼，调整姿态后可以保持固定角度不会自行垂落。考虑到3D打印的成型效率，所有骨骼件的壁厚都设置为1.8mm，既保证了结构强度，不会在频繁掰动关节时出现断裂，也能减少打印耗材的使用量，缩短打印时长。腕骨部分的多块小骨骼采用了一体化的铰接设计，没有拆分零散零件，避免了打印后小零件丢失、组装难度大的问题，同时腕部也保留了左右15度、上下20度的活动范围，完整还原了真实手腕的活动逻辑。在外形细节上，每块骨骼的表面都做了轻微的肌理还原，没有过度夸张的艺术化修改，既保证了结构的写实性，也避免了过于复杂的表面纹理增加支撑去除的难度。
