安卓手机充电器趣味VGA电缆端盖结构

　　这款VGA造型的电缆端盖，核心应用场景是面向安卓手机充电器末端做趣味装饰改造，日常使用中套在充电器出线端位置，能让常规手机充电线在视觉上呈现出老式VGA视频电缆接入设备的错位观感，属于兼具装饰性与线缆防护作用的小型结构件。从实际功能层面看，该端盖除了营造视觉趣味效果外，还能对充电器出线位置的线缆弯折区域起到物理防护作用，减少充电线根部反复弯折导致的线皮破损、内芯断裂问题，延长充电线的实际使用寿命。设计过程中首先匹配了主流安卓手机充电器的出线端外径尺寸，端盖下部的卡槽结构做了多道竖向加强筋，既可以适配不同线径的充电线缆，也能在套入后通过筋位的过盈配合实现卡紧固定，避免日常插拔充电头时端盖松脱移位。

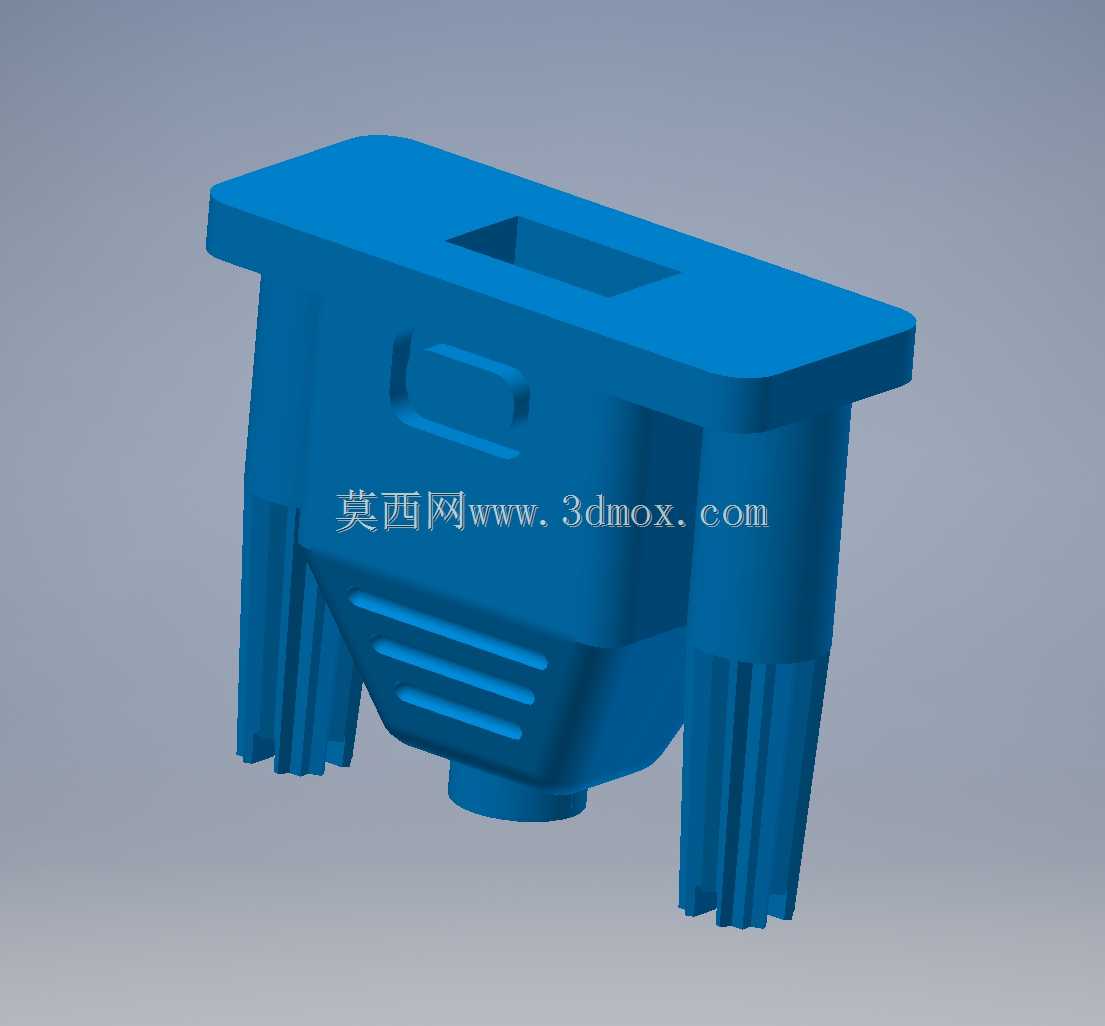

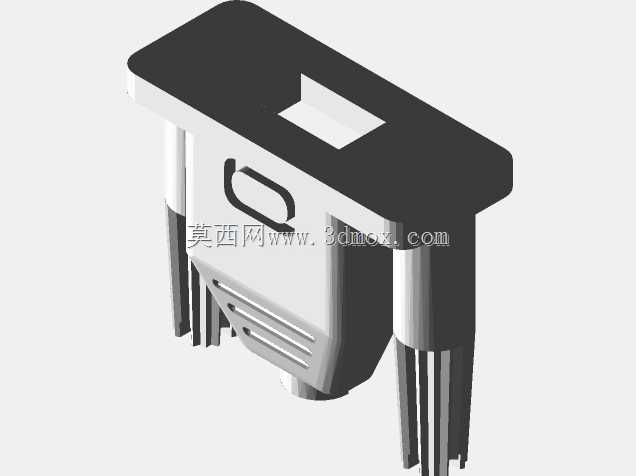

　　上部的仿VGA接头造型严格还原了老式VGA公头的轮廓特征，顶部预留的方形凹槽对应原VGA接头的卡扣避让位，侧面的凹陷标识区复刻了原接头的防滑按压结构，下部的横向散热槽造型既还原了VGA接头的外观细节，也能在端盖套入充电器后，为充电器工作时的热量散出预留对流间隙，避免端盖包裹导致的局部积热问题。安装边界方面，端盖整体采用上宽下窄的梯台结构，上部最大宽度控制在32mm以内，不会遮挡充电器插脚附近的相邻插座位置，避免占用插排多余空间；下部出线口做了圆角过渡处理，不会对充电线外皮造成刮蹭磨损。结构设计上所有转角位置都做了R0.8以上的圆角处理，既符合注塑成型的工艺要求，避免尖角位置出现填充不足、应力集中的问题，也能提升日常握持触碰时的手感，不会出现尖锐棱角刮手的情况。端盖内壁做了0.3mm的拔模斜度，适配常规注塑模具的脱模要求，量产时可以直接采用ABS材质注塑加工，成本可控且结构强度足够满足日常使用的磕碰、拉扯需求。
