液压游艇沙发角度调节联动机构设计

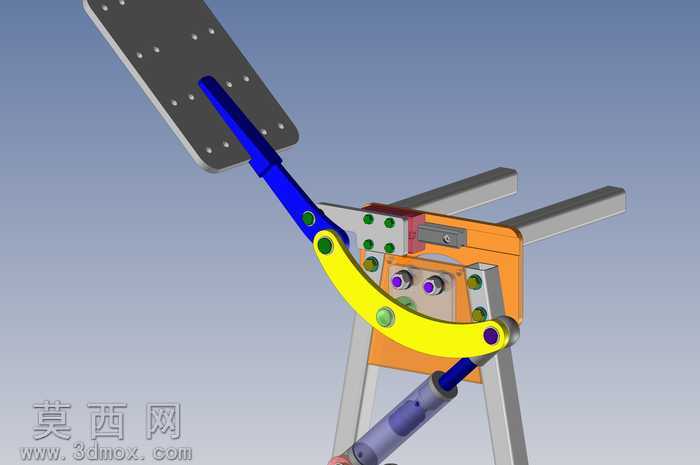

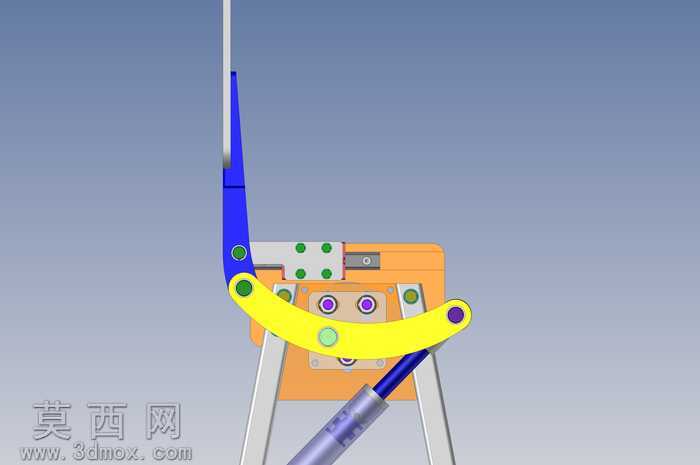

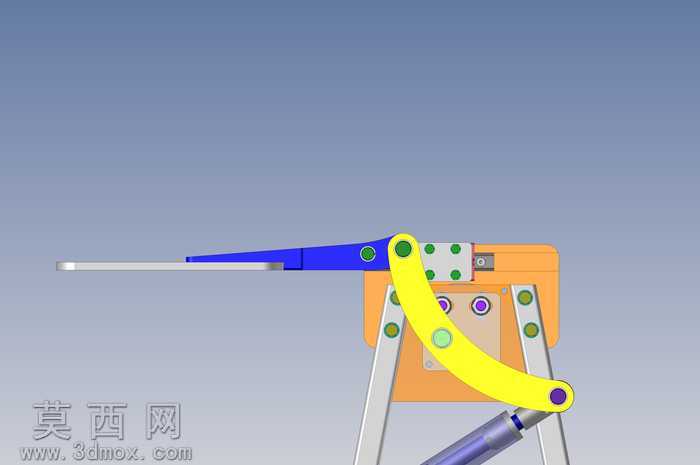

本作品为液压游艇沙发的角度调节联动机构三维建模成果，建模过程中严格遵循机械运动逻辑与实际生产装配要求，对各组成部件进行了精准的参数化绘制。模型整体以橙色安装基座为承载主体，搭配蓝色的沙发靠背连接摆臂、黄色的弧形传动连杆、银灰色的支撑腿结构以及紫色的液压驱动部件，各铰接点位均通过带绿色标识的铰接轴实现转动连接，完整还原了机构的运动传递路径。材质渲染阶段，针对不同部件的实际应用材质做了区分处理：金属结构件采用哑光金属质感渲染，还原五金配件的磨砂金属触感；液压杆件做了亮面金属与深色密封端盖的材质区分，清晰展现液压部件的结构组成；铰接点位的轴件做了高亮金属质感处理，突出运动副的位置与连接关系。结构设计上，该机构采用连杆联动配合液压驱动的方案，弧形传动连杆分别连接靠背摆臂与基座铰接点，液压杆斜向布置提供稳定的支撑与调节驱动力，通过液压锁止功能实现沙发靠背在0到90度区间内任意角度的悬停锁定，满足游艇使用场景下用户对不同坐姿角度的调节需求。设计过程中充分考虑了机构的运动干涉问题，对各连杆的运动行程做了限位校核，确保靠背在全程调节过程中各部件不会发生碰撞卡滞，同时铰接点位的布局经过反复优化，保证调节过程中施力顺畅，用户可轻松完成角度调整操作，整体结构紧凑可靠，适配游艇内部有限的安装空间，兼顾了功能实用性与结构紧凑性的设计要求。
