嵌入式个人电脑亭一体化结构设计

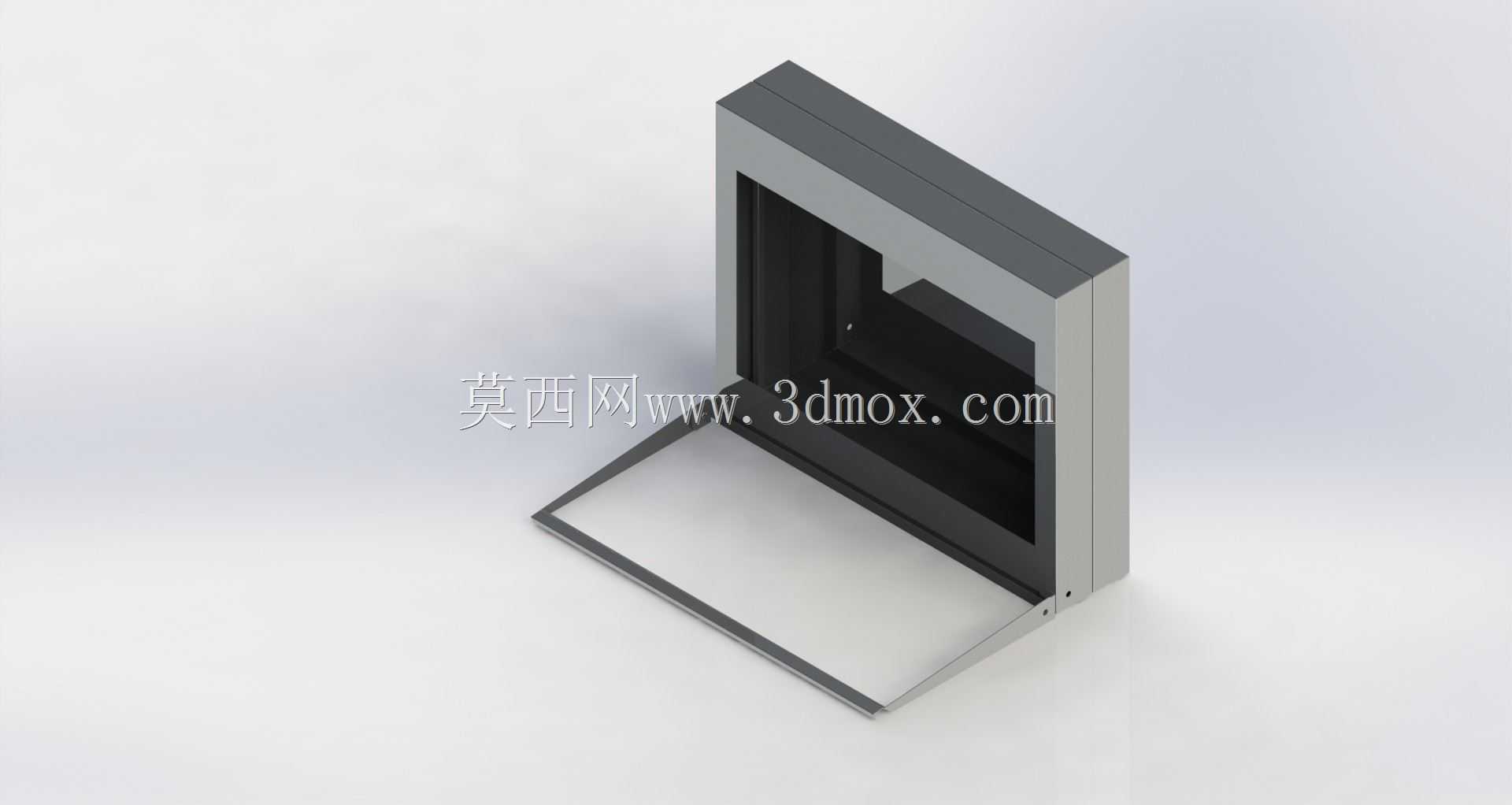

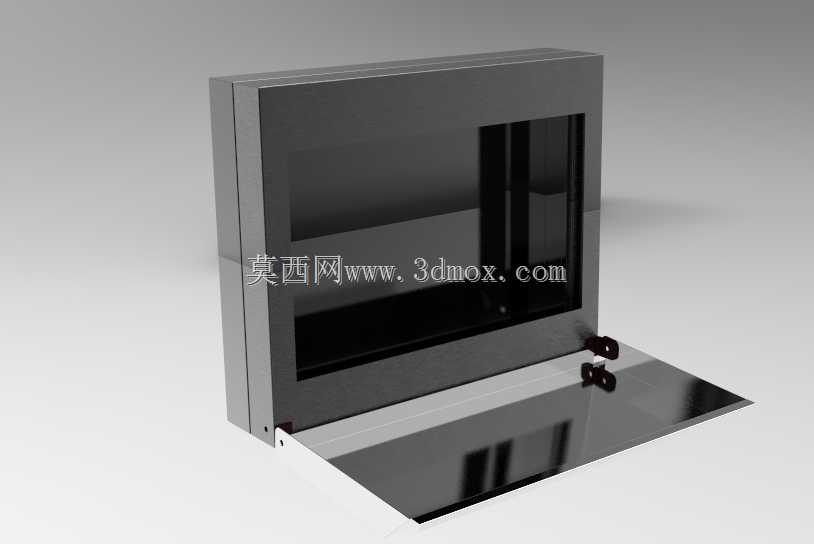

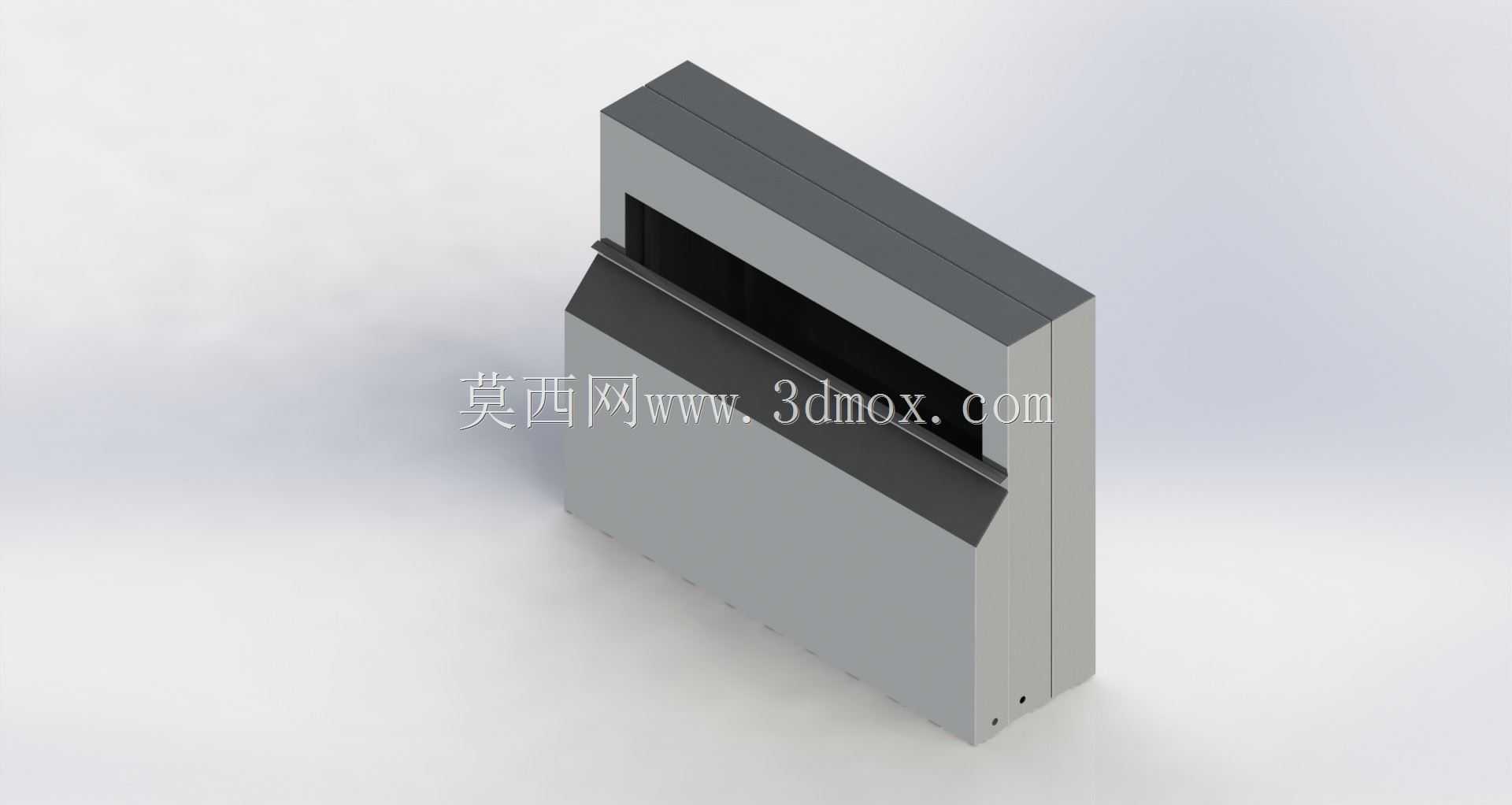

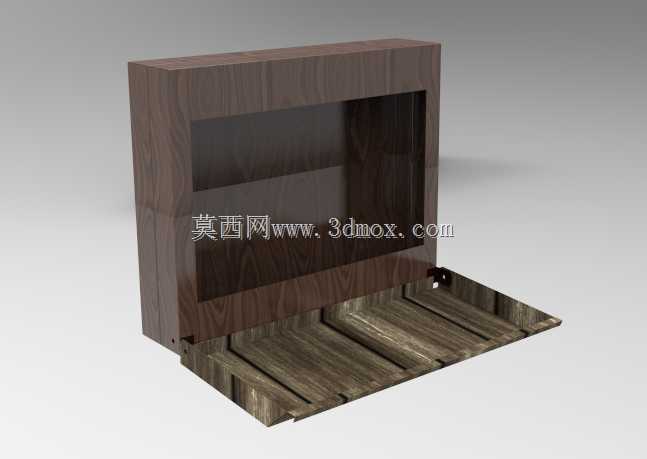

这款嵌入式个人电脑亭的结构设计，主要面向公共服务区域的自助办事、信息查询类场景，常见于政务大厅、园区入口、商业综合体导览区、医院自助服务区等点位，作为固定部署的人机交互载体，承担公共信息查询、业务自助办理、访客登记等实际功能。从结构设计逻辑来看，整体采用一体化钣金折弯成型的壳体思路，主体为方正的窄边长方体构型，正面预留嵌入式显示屏安装位，屏幕下方做内凹式斜切操作台面，既符合站立操作时的人体工学视角，也能避免台面积灰、液体滴落直接进入设备内部的问题。壳体侧边做等宽封边设计，背部预留可拆卸检修盖板，通过侧边隐藏式螺丝固定，日常维护时无需整体拆卸设备，仅需打开背板即可完成内部主机、线路的检修更换。安装边界方面，该设备支持壁挂与嵌入式台装两种部署方式，壳体背部预留标准壁挂孔位，孔位间距符合常规商用显示设备的安装规范，可直接适配市面通用的壁挂支架；若采用嵌入式安装，壳体侧边做了10mm的压边止口，嵌入安装面后可通过压边遮盖安装缝隙，无需额外做收边处理。整体外形做了无外凸棱角的处理，所有外露棱边均做R3圆角倒钝，避免公共场景下人员磕碰受伤。壳体下部预留了走线孔与散热通槽，走线孔位于壳体底部居中位置，适配直径20mm以内的穿线管护套，散热通槽采用百叶式冲压结构，在保证空气流通带走内部主机热量的同时，可阻挡外部泼溅液体、大颗粒灰尘进入设备内腔。操作台面的斜切角度设置为15度，站立操作时手臂可自然搭放在台面上，降低长时间操作的疲劳感，台面与屏幕衔接处做了内凹的集液槽，若有液体不慎泼洒，会沿集液槽流向侧边的导流孔排出，不会渗入内部电路区域。壳体的板材选用常规冷轧钢板，整体拼接采用碰焊加内部加强筋的方式，保证壳体整体刚性，长期壁挂使用不会出现变形翘曲的问题，屏幕安装位四周做了屏幕固定凸台，凸台上预留M3螺丝孔位，可适配17到21.5英寸的标准嵌入式工业显示屏，适配性较强。
