推拉式便携U盘结构三维造型设计

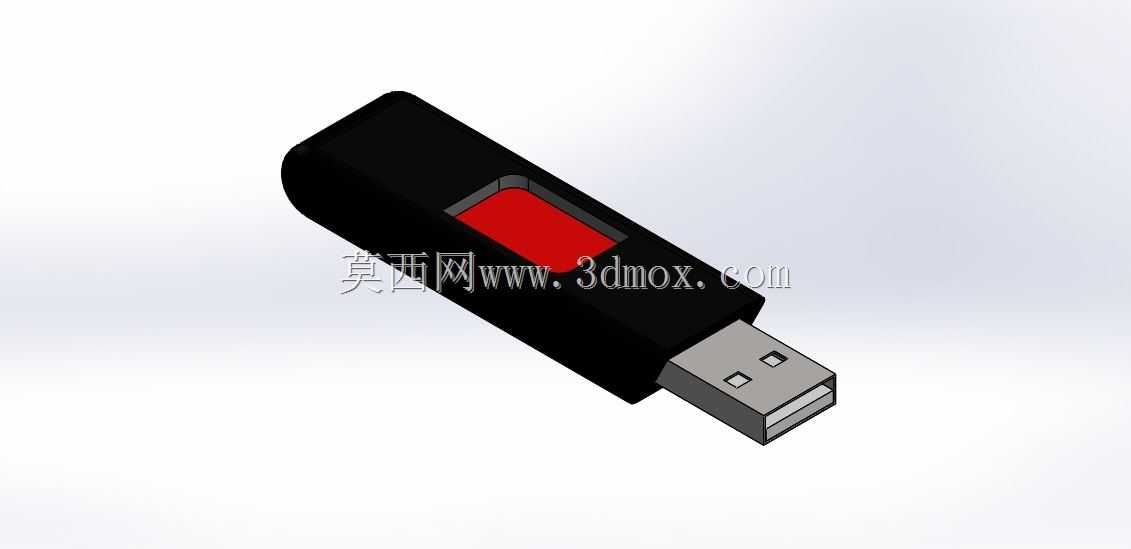

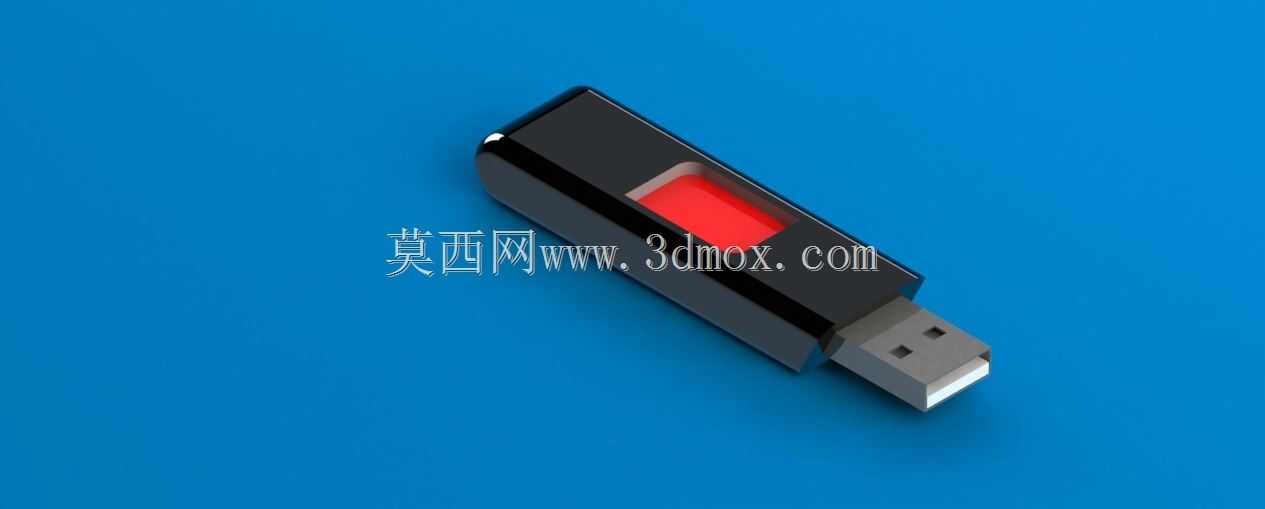

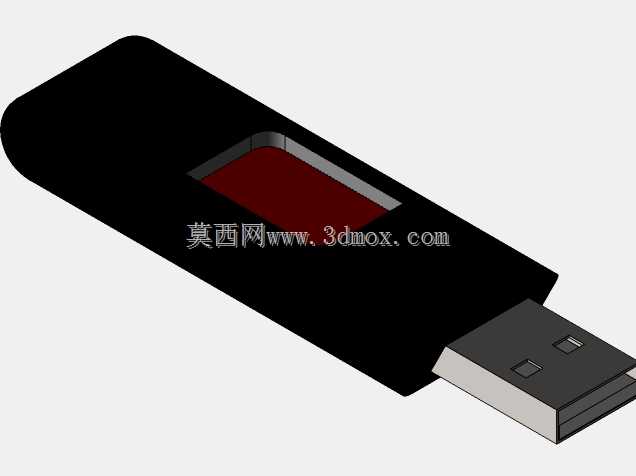

日常办公与工业现场的数据交互场景里，便携存储设备始终是跨设备传输文件的核心载体，这款推拉式U盘的结构设计，完全围绕一线使用的实际痛点展开优化。不同于传统盖帽式U盘容易丢失保护盖的问题，这款产品采用内置滑动轨道的结构设计，用户只需推动壳体侧面的红色推块，就能带动内部的USB公头沿固定滑轨伸出或收回，整个滑动行程控制在18mm，刚好满足USB接口完全插入电脑端口的插入深度要求，推块滑动到两端位置时，壳体内部设置的弹性卡扣会提供清晰的档位反馈，避免使用过程中接头意外回缩或者脱出。从外形尺寸来看，整体壳体采用圆角矩形的注塑成型结构，主体长度控制在65mm，宽度20mm，壳体最大厚度9mm，这个尺寸边界刚好适配绝大多数台式机、笔记本的USB接口排布间距，不会出现相邻接口被U盘壳体遮挡的问题，哪怕是工业设备上紧凑排布的嵌入式USB端口，也能顺利插接使用。壳体主体采用哑光黑色ABS材质，表面做细微咬花处理，既可以提升手持插拔时的摩擦力，也能减少日常使用中划痕、指纹的残留，侧面的红色推块采用高对比度配色，一方面方便用户快速找到施力位置，另一方面也能通过推块的位置直观判断USB接头的伸出状态，避免误操作。内部结构设计上，PCB存储板通过壳体内部的定位筋完全固定，不会因为反复推拉出现电路板移位的问题，USB接头的金属外壳与滑动支架采用卡扣连接，不需要额外螺丝固定，方便后续组装与维修拆解。在实际应用场景中，这款结构的U盘既可以满足日常办公文档、设计图纸的跨设备传输需求，也能适配工业控制柜、嵌入式检测设备的数据导出场景，没有外凸盖帽的结构也适合放在工装口袋、工具包中携带，不用担心盖帽脱落丢失导致USB接头积灰、磕碰损坏的问题。整个建模过程严格遵循消费数码产品的结构设计规范，所有配合面预留0.15mm的装配间隙，滑动轨道的配合公差控制在0.05mm，既保证滑动顺畅无卡滞，也不会出现晃动松垮的问题，圆角过渡位置全部按照注塑工艺要求设置R0.5以上的圆角，避免注塑生产时出现应力集中导致的壳体开裂问题。
