ISO标准径向滚动轴承结构设计

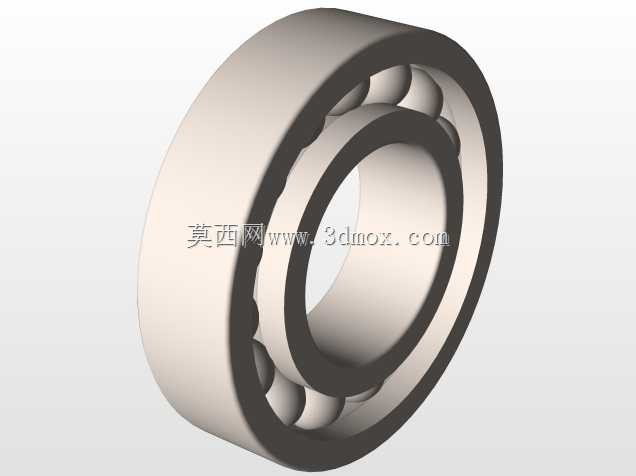

在各类回转类机械结构的设计选型中，径向轴承是承担径向载荷、保障轴系平稳回转的核心基础零件，从普通的输送辊道、中小型电机输出轴，到精密机床主轴、工程机械的铰接回转部位，都能见到这类零件的应用。这款径向轴承遵循ISO相关尺寸规范设计，建模过程中完整还原了深沟型径向轴承的典型结构：包含内外双滚道套圈、均匀排布的球形滚动体、分隔滚动体避免相互摩擦的保持架，各部件的配合间隙按照常规通用轴承的装配公差做了对应还原，能直观呈现轴承的装配关系与运动逻辑。从实际工程应用角度看，这类径向轴承主要承担垂直于轴中心线的径向载荷，部分适配设计的型号也可承受一定数值的双向轴向载荷，在轴系设计中，它的选型直接决定了轴端的回转精度、支撑刚度与运行寿命，设计选型时需要结合轴的额定转速、承载工况、安装空间的边界尺寸来匹配对应规格。建模时优先保证了滚道曲率与滚动体直径的匹配关系，内外圈的安装基准面做了平整处理，方便在装配环境中直接与轴、轴承座孔做配合约束，滚动体的排布间距按照保持架的兜孔位置均匀分布，转动时可直观看到滚动体沿滚道做行星运动的状态。在设备的实际装配场景中，这类轴承的内圈通常与旋转轴采用过盈或过渡配合，随轴同步回转，外圈与轴承座的安装孔采用过渡或间隙配合，起到固定支撑的作用，安装时需要注意配合面的粗糙度、轴肩与座孔挡肩的高度要符合轴承安装的尺寸要求，避免挡肩过高影响轴承拆卸，或是挡肩过低导致轴承定位失效。模型还原了轴承各部件的细节特征，比如内外圈的倒角、滚道的磨削让位结构、保持架的兜孔形态，能直接用于设备装配的干涉检查、轴系支撑结构的方案演示，也可作为机械原理教学中滚动轴承结构展示的直观素材，帮助设计人员快速理解径向轴承的载荷传递路径：径向载荷从内圈通过滚动体传递到外圈，最终分散到轴承座的支撑结构上，过程中滚动体将滑动摩擦转化为滚动摩擦，大幅降低轴系回转过程中的摩擦损耗与发热。
