五叶曲面流体输送叶轮结构设计

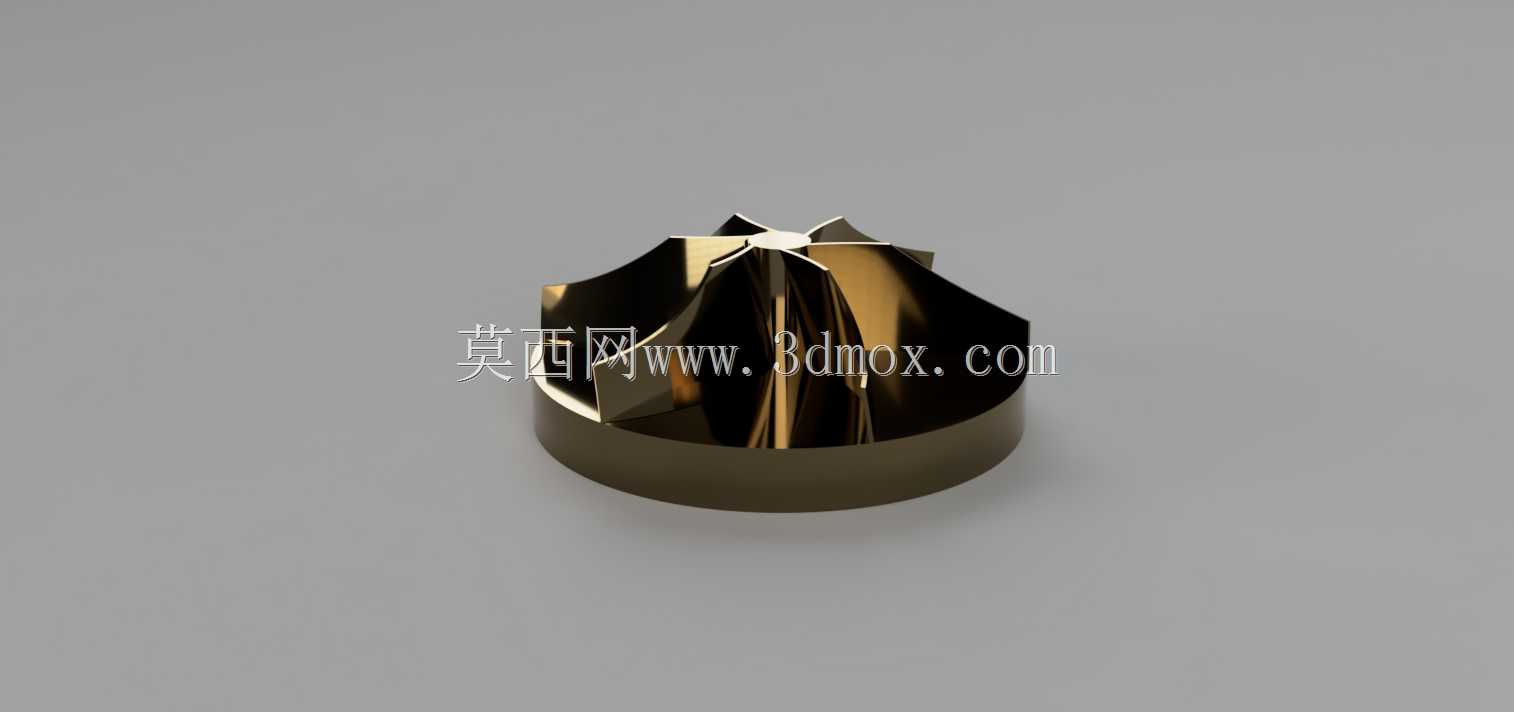

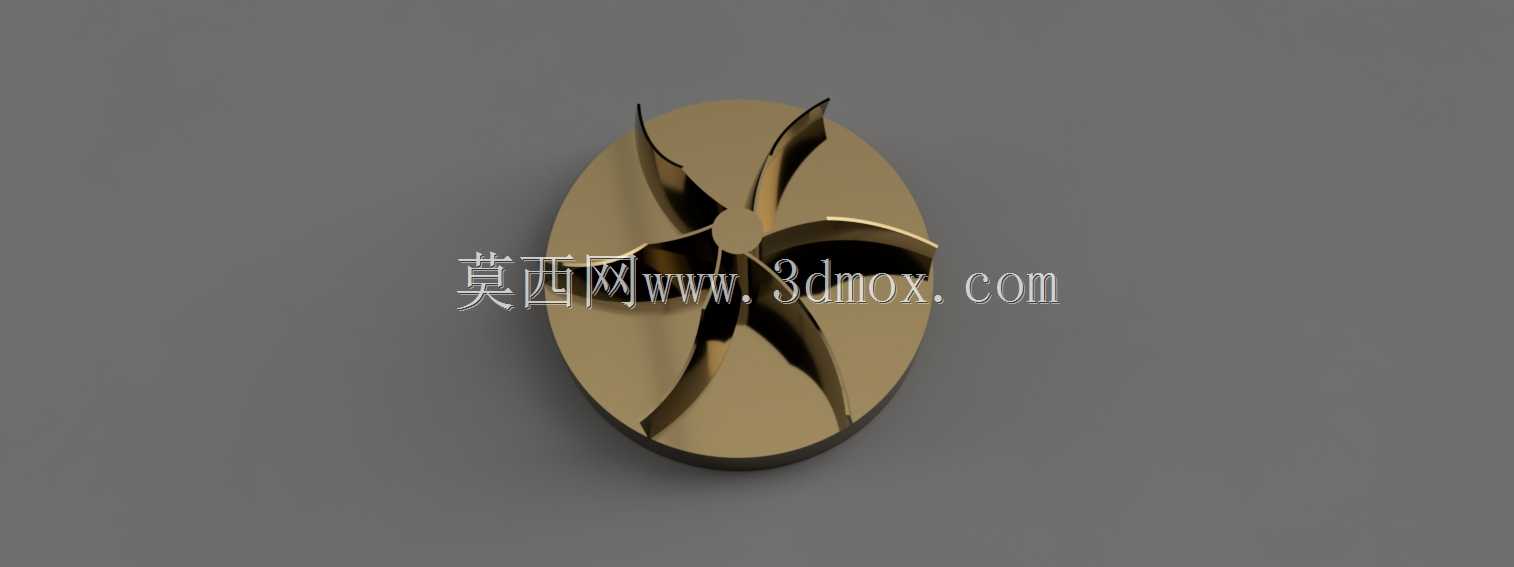

这类五叶曲面叶轮常作为流体输送设备的核心做功部件，适配中小型离心式流体输送工况，可在清水输送、轻度含杂流体循环、小型通风换热等场景中承担能量转换作用，将转轴输入的机械能转化为流体的压力能与动能，推动介质沿设定流道完成定向输送。从结构设计逻辑来看，五片等距分布的曲面叶片采用大弧度扭曲构型，是为了适配流体从轴向进入叶轮后转向径向流出的运动轨迹，减少流体在叶轮流道内的撞击损失与涡流损耗，相比直板叶片结构，曲面构型能让流体在叶片间的流动更平顺，有效降低运行过程中的水力噪声，同时提升单位转速下的流体输出压力。叶轮整体采用椭圆型轮盘基座作为承载结构，叶片根部与轮盘采用大圆角过渡衔接，避免应力集中导致的叶片疲劳断裂，这种一体化的衔接结构也能减少流体在根部的滞留，降低介质中杂质堆积卡滞的风险。在安装边界设计上，轮盘中心预留的轴孔适配标准直径的动力输出轴，轴孔周边可设置键槽或顶丝定位结构，保证叶轮与转轴的同轴度，避免高速旋转时出现动不平衡量超标的问题，轮盘的外圆尺寸与配套泵体或风筒的内壁间隙控制在合理范围，既不会因为间隙过大造成流体回流降低效率，也不会因为间隙过小出现运转剐蹭。实际选型应用中，这类叶轮的曲面弧度经过流道仿真优化，叶片进口边做了圆滑修型，能适配不同入口流速的来流条件，在额定转速区间内运行时，流体在叶片工作面的压力分布更均匀，不会出现局部低压区引发的气蚀问题，延长部件的连续运行寿命。针对不同输送介质的特性，该结构可通过调整叶片厚度、曲面扭曲角度来适配不同的扬程或风压需求，比如输送含细小颗粒的介质时可适当加厚叶片迎流面，提升耐磨性能；输送洁净流体时可减薄叶片出口边厚度，降低流体出口尾迹损失。轮盘背面的结构做了减重优化，在保证结构强度的前提下去除非承载区域的多余材料，降低整体转动惯量，减少电机启动时的瞬时负载，同时也能降低转轴的长期运行载荷，提升整套传动部件的使用寿命。
