车辆制动系统用倾斜式踏板结构

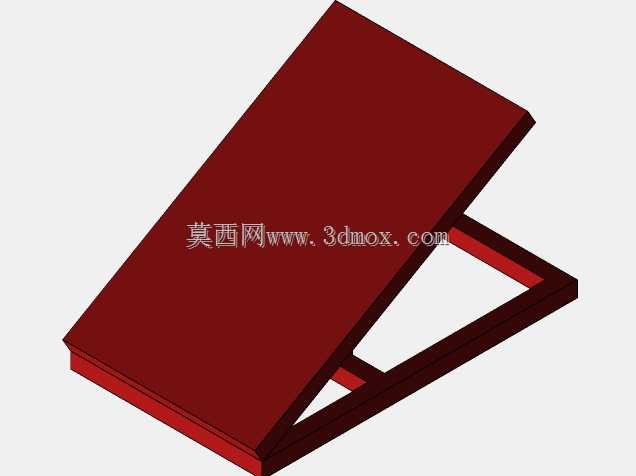

在乘用车辆、商用工程车辆的驾驶舱操纵系统设计中，制动踏板是直接关联驾驶安全与操作手感的核心人机交互部件，本次呈现的踏板结构采用倾斜式支撑布局，区别于传统垂向悬吊式踏板的安装逻辑，更适配地板式安装的驾驶舱布局，常见于性能车型、重载工程车辆的操纵单元配置中。从实际使用场景来看，这类踏板直接承接驾驶员脚部的踩踏作用力，需要在长期高频次踩踏、不同力度载荷冲击下保持结构稳定性，同时要兼顾踩踏行程的线性反馈，让驾驶员能够通过脚部触感精准判断制动力度的输出区间，避免出现踩踏虚位、行程突变引发的操作误判。从结构设计思路上看，该踏板采用一体化踩踏面板加三角支撑框架的组合形式，踩踏面板做了大面平整处理，边缘做斜切收边，既保证脚部踩踏时的接触面积足够，避免操作时脚部滑脱，也能减少面板边缘的应力集中问题；底部的支撑框架采用框型镂空结构，在保证整体结构抗弯强度的前提下，尽可能降低零件自身重量，减少踏板动作过程中的惯性余量，提升踩踏响应的灵敏度。在安装边界的考量上，该踏板的支撑框架底部预留了与驾驶舱地板基座的连接位，铰接点设置在面板与框架的连接端，踩踏时面板绕铰接轴做定轴转动，转动行程范围内不会与周边的加速踏板、歇脚踏板、驾驶舱内饰护板产生运动干涉，设计时需要预留足够的安全间隙，同时要匹配制动主缸推杆的安装位置，保证踩踏力能够直线传递到液压助力单元，减少力传递过程中的损耗。从功能特性层面，该结构的倾斜角度经过人机工程校核，适配多数驾驶员的自然脚部放置角度，长时间踩踏操作不易产生脚部疲劳，面板表面的平整结构也方便后续加装防滑橡胶垫，进一步提升潮湿环境、鞋底带水情况下的操作摩擦力；支撑框架的镂空设计也便于日常驾驶舱内的杂物清理，避免碎屑卡入踏板铰接位置引发的卡滞风险。在结构强度校核层面，这类踏板需要满足数百牛的瞬时踩踏载荷不发生塑性变形的要求，面板与支撑框架的连接位置做了加厚处理，铰接部位的接触面积经过优化，能够分散长期转动带来的磨损量，延长部件的整体使用寿命，适配车辆全生命周期的使用需求。
