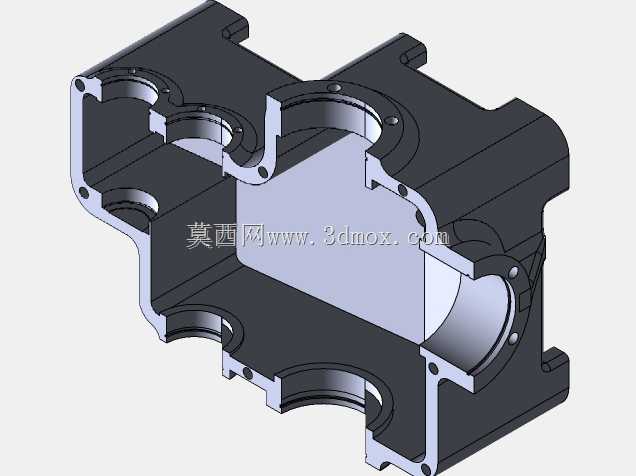

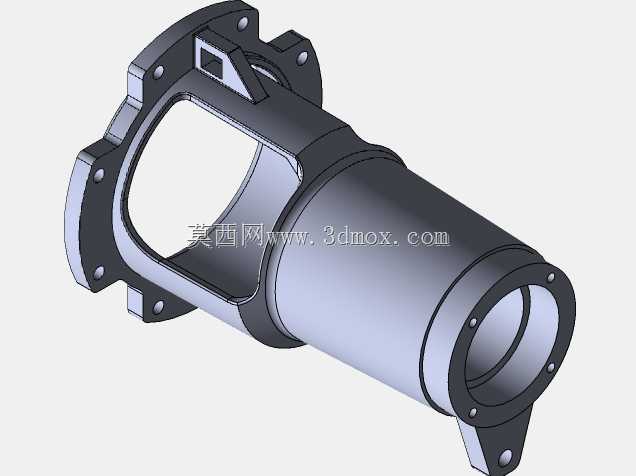

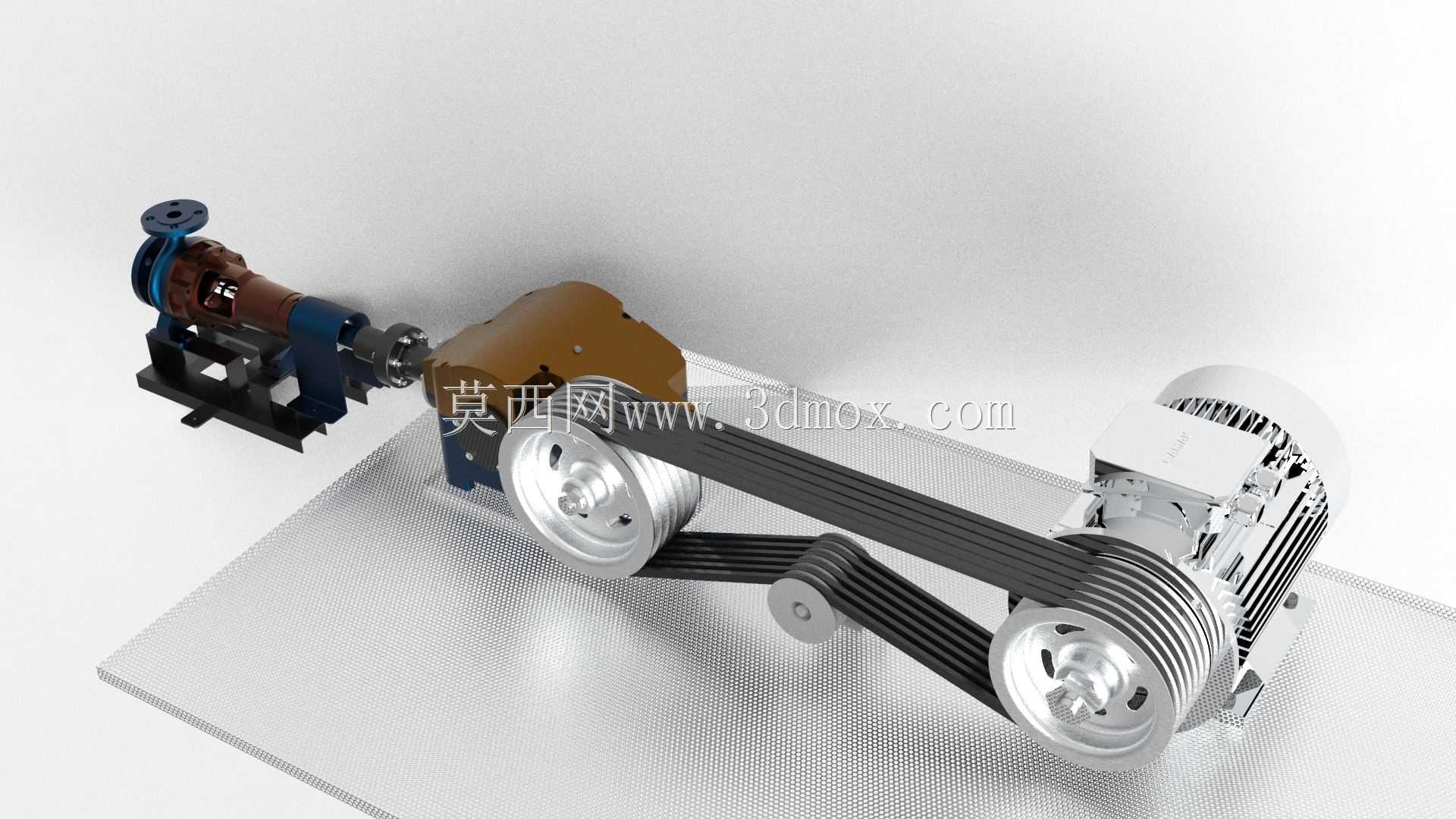

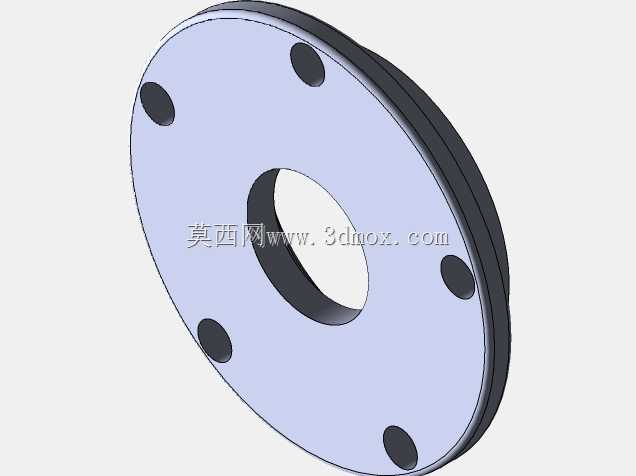

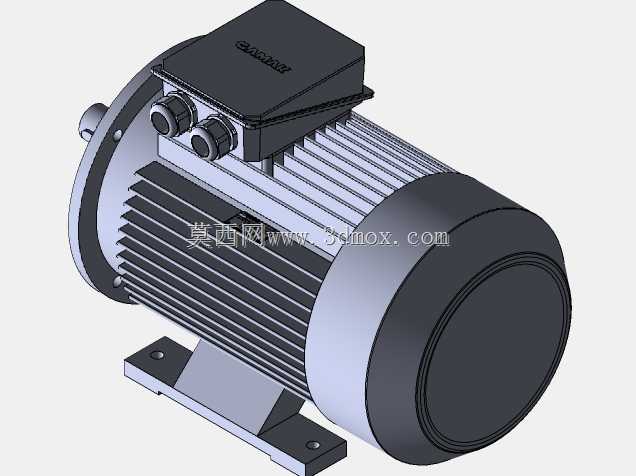

三级减速动力输出传动轴结构设计

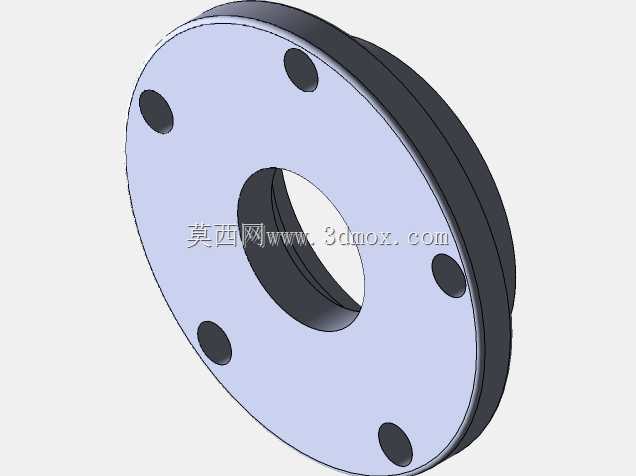

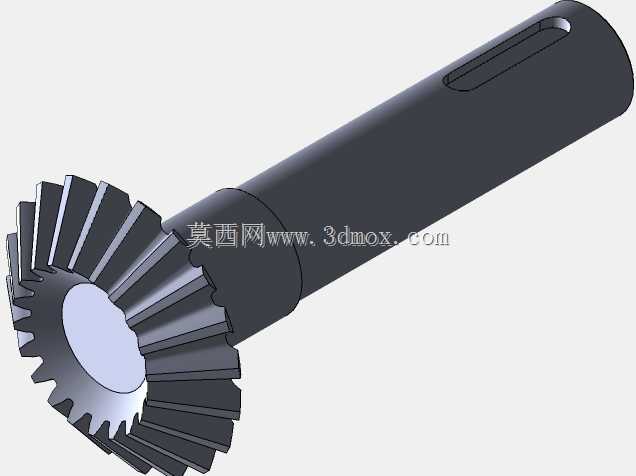

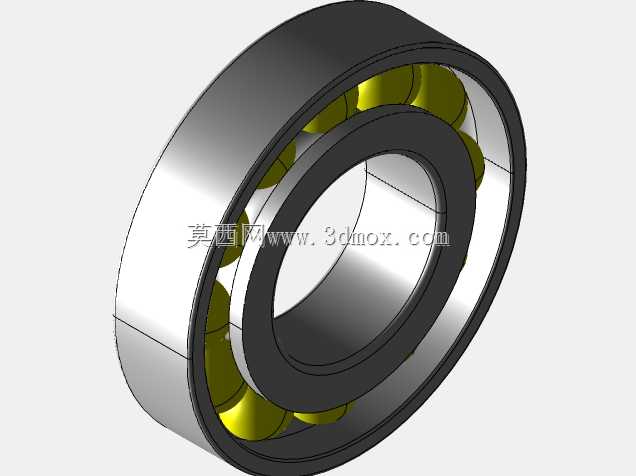

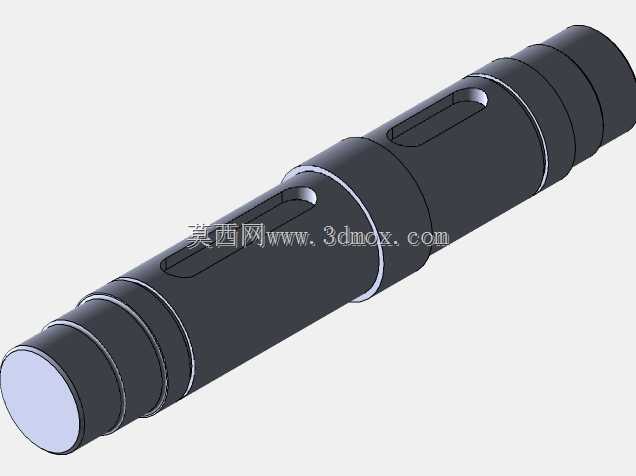

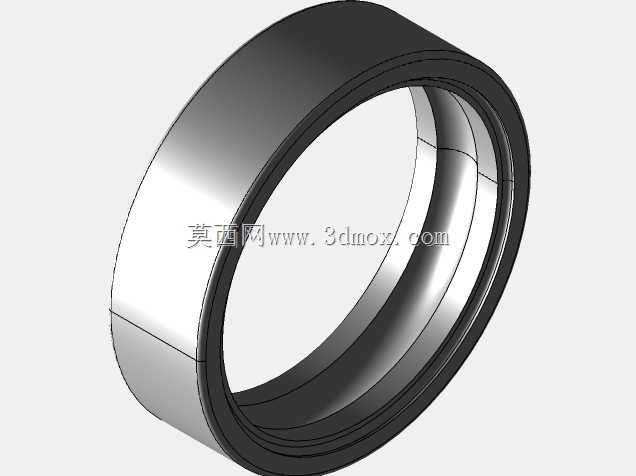

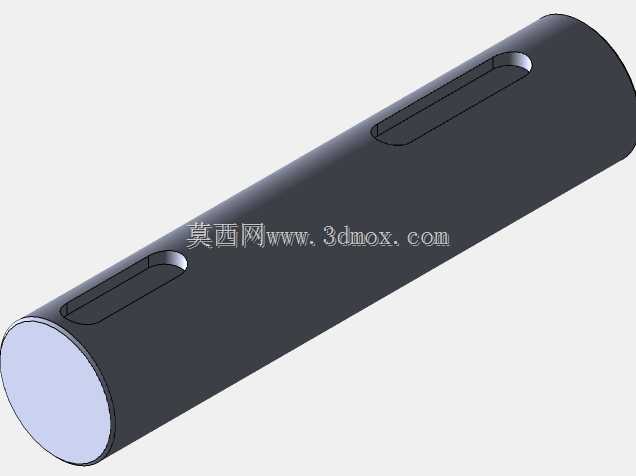

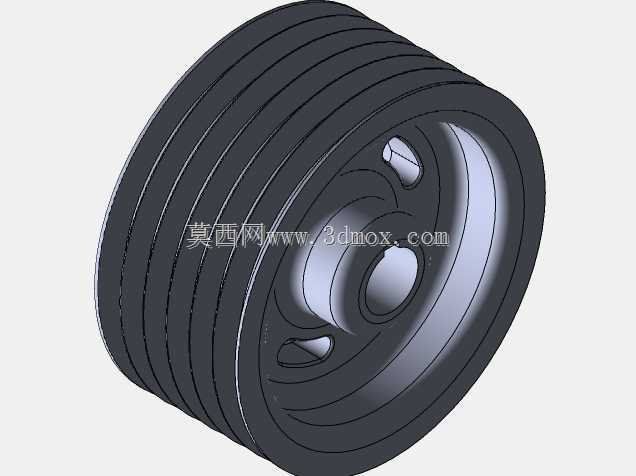

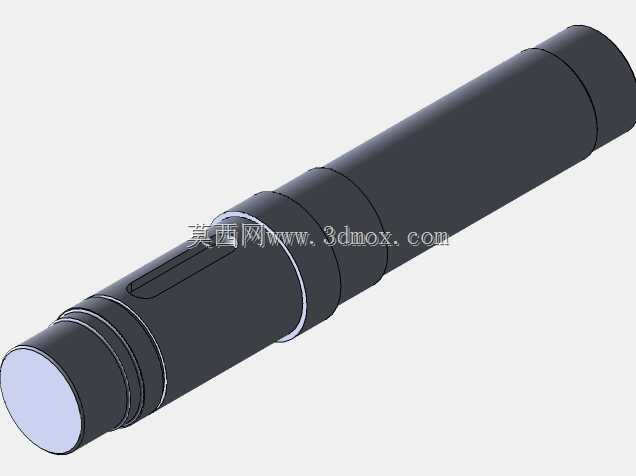

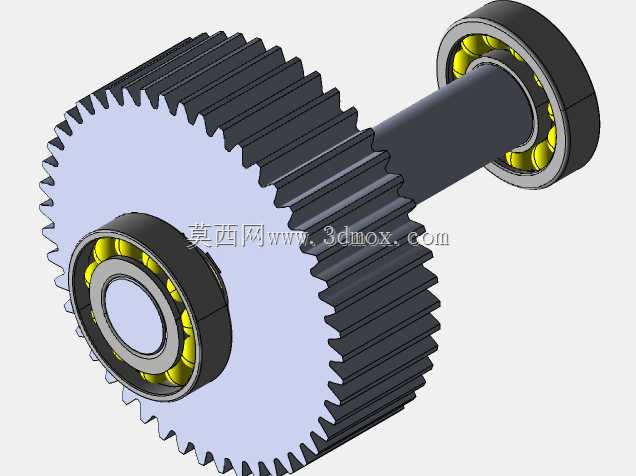

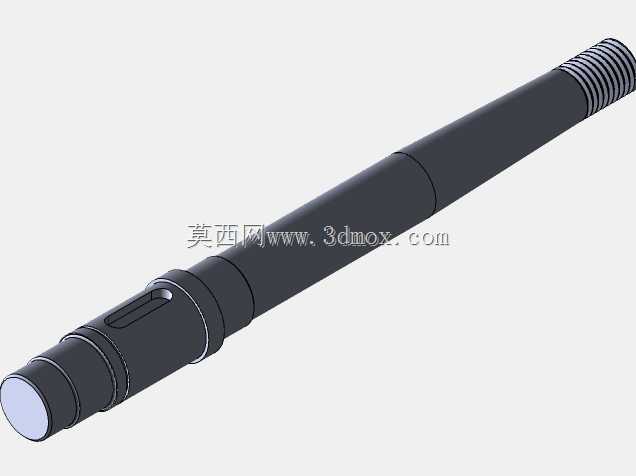

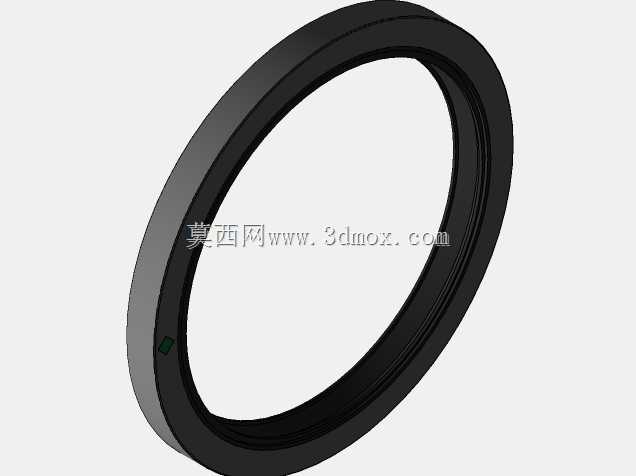

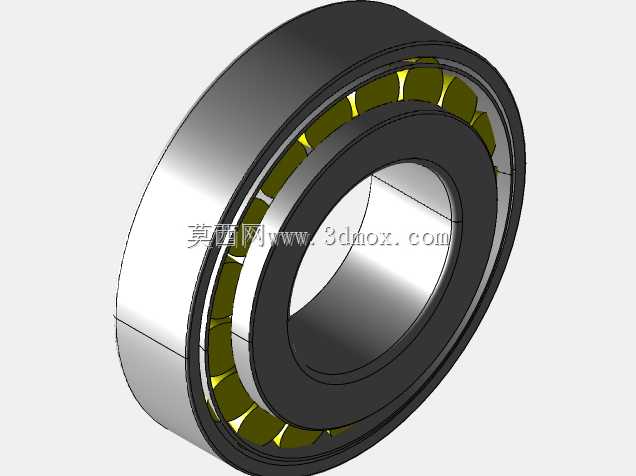

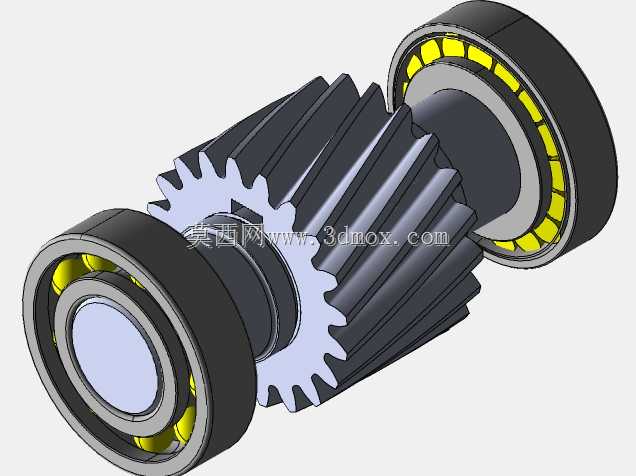

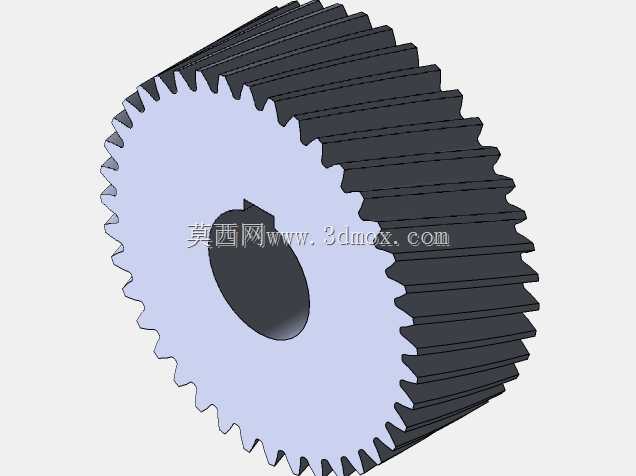

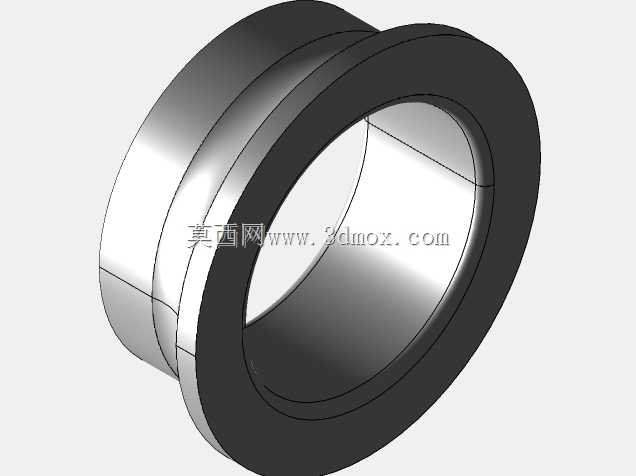

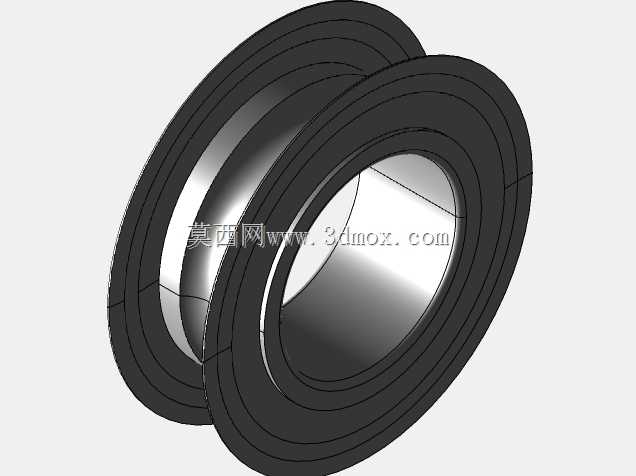

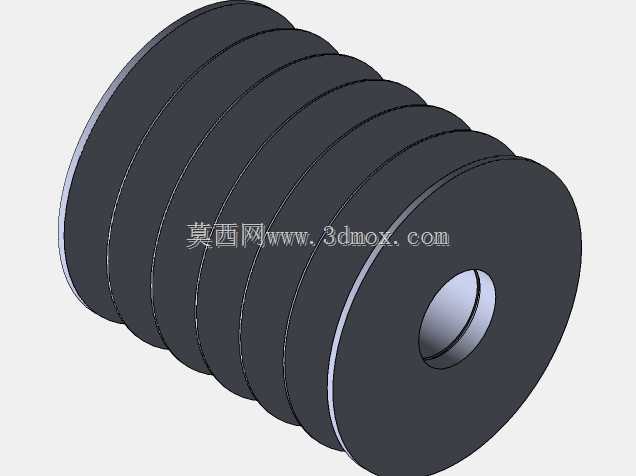

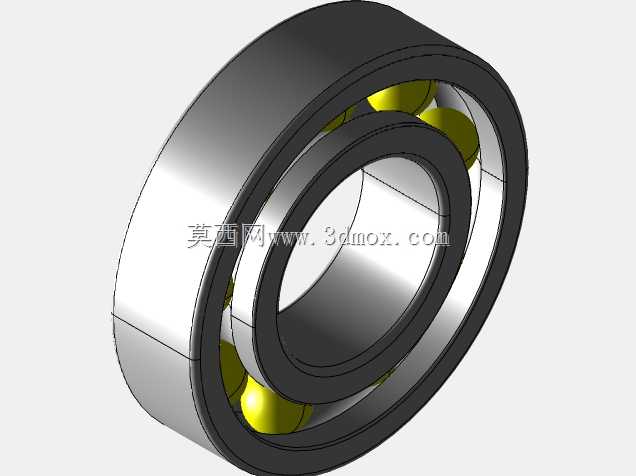

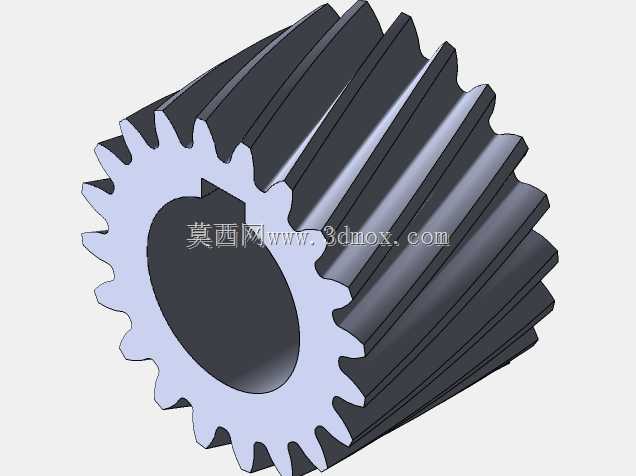

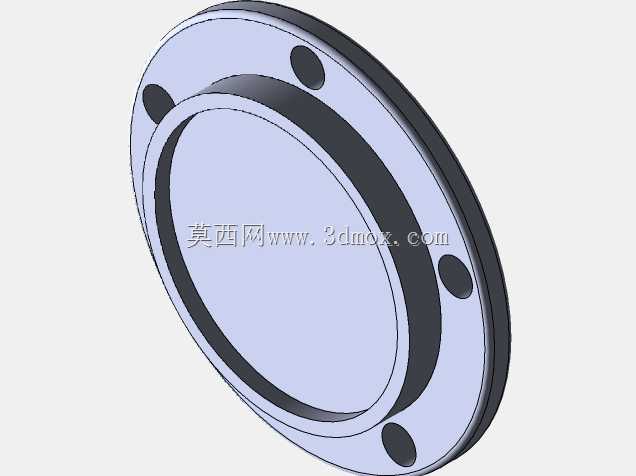

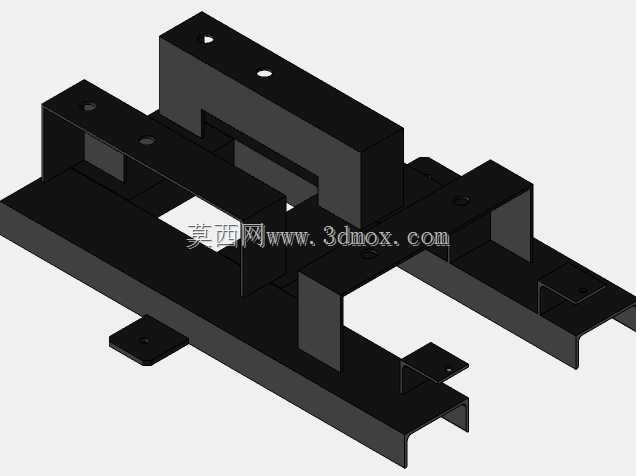

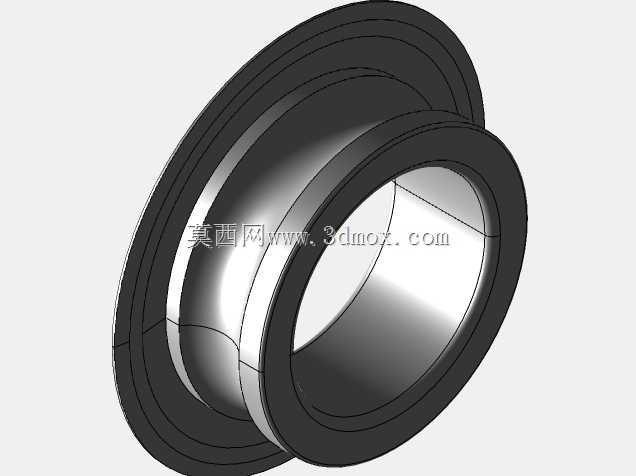

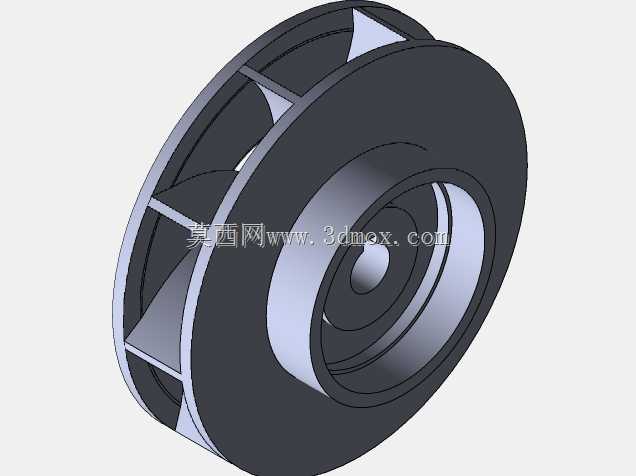

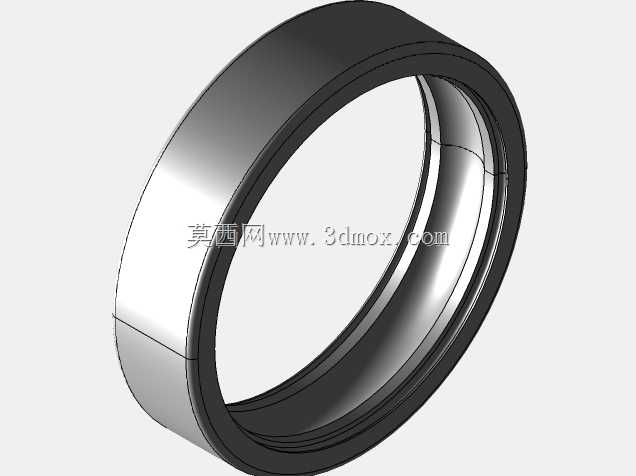

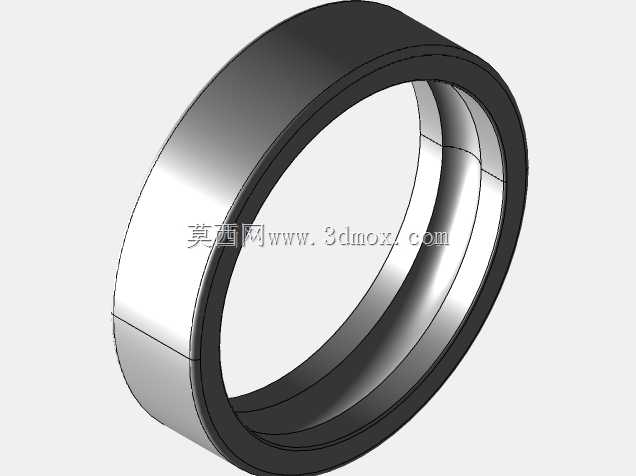

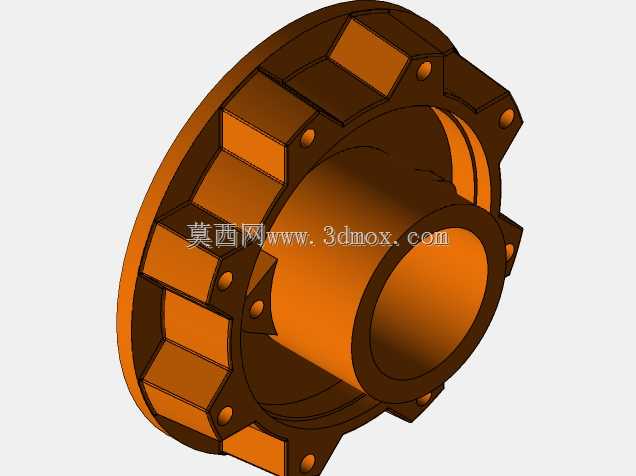

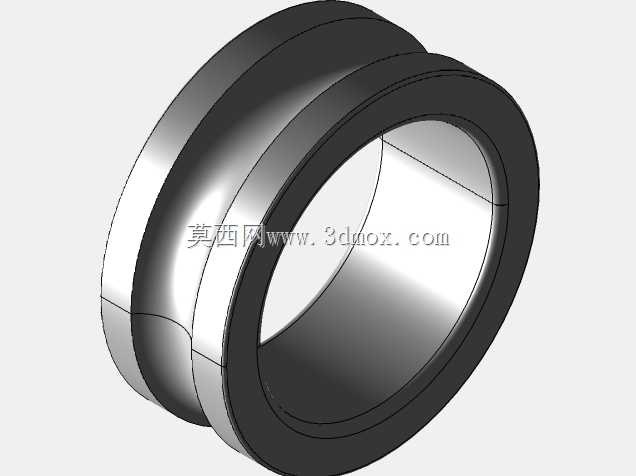

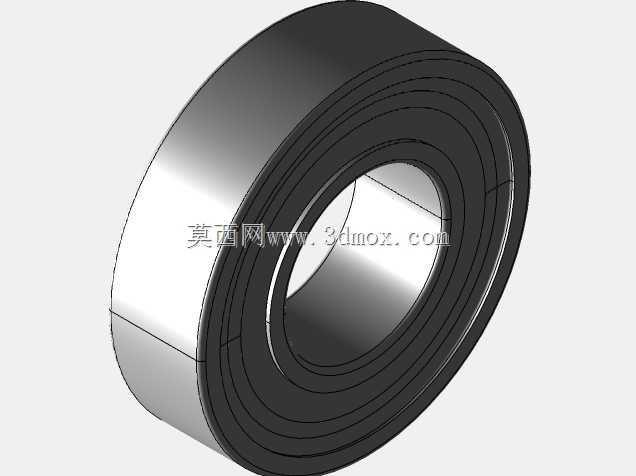

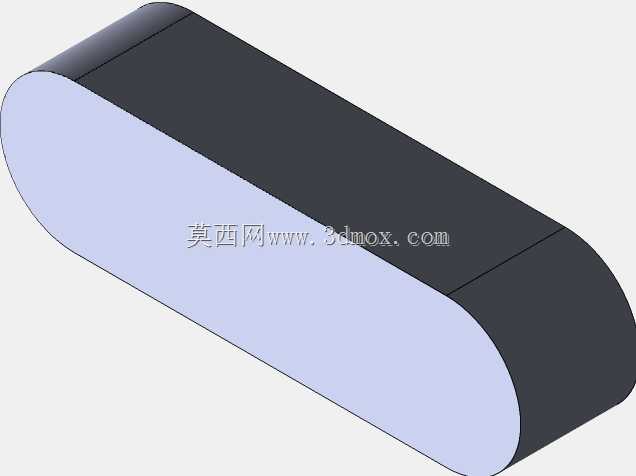

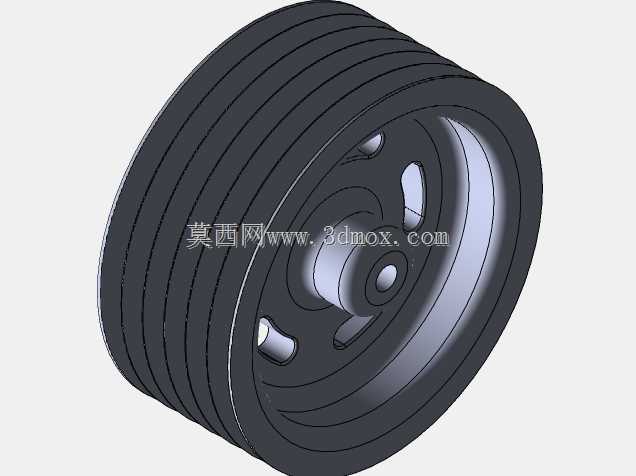

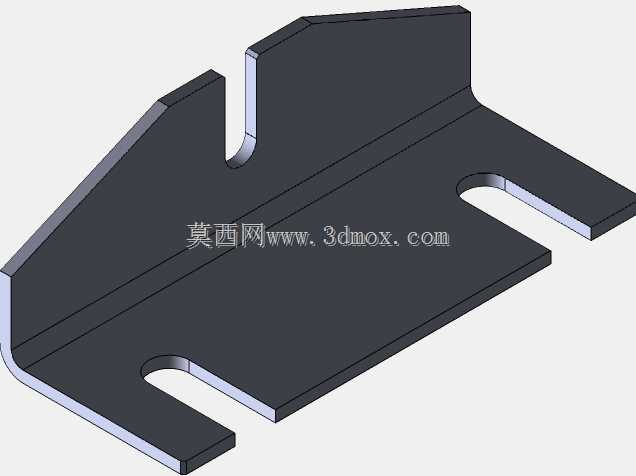

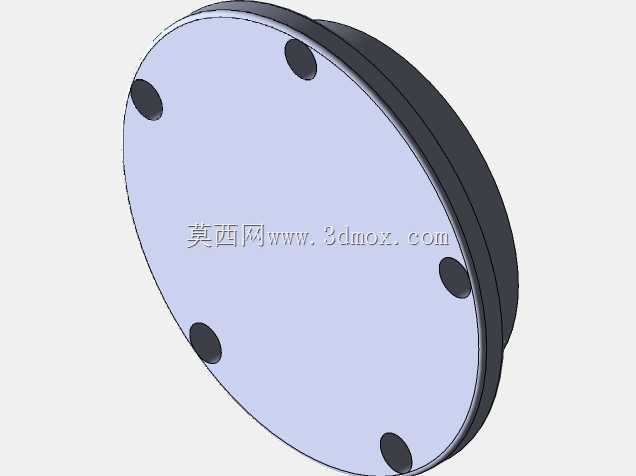

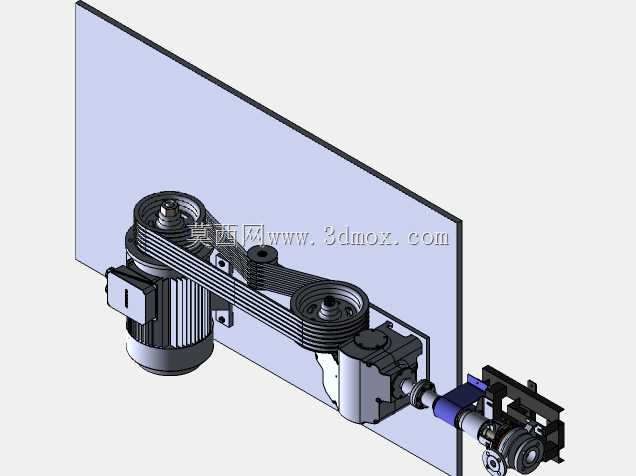

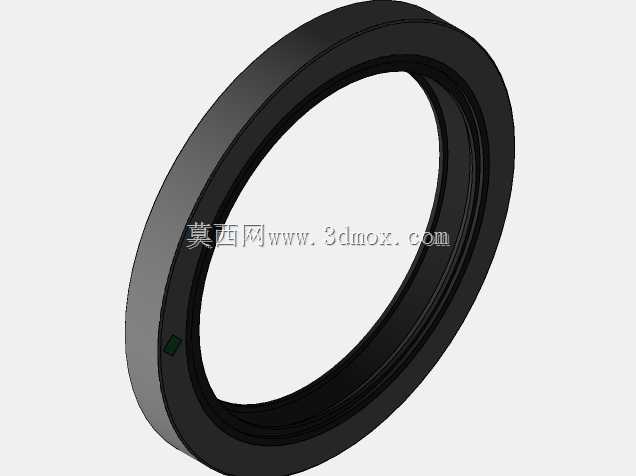

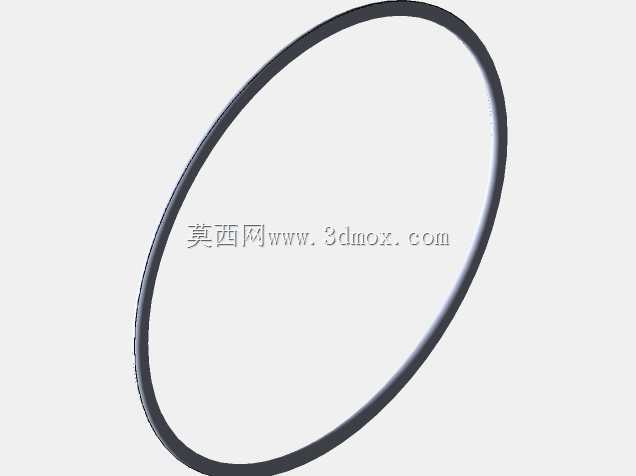

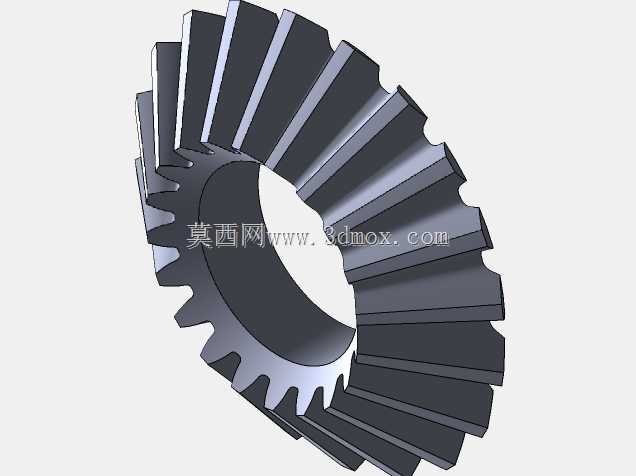

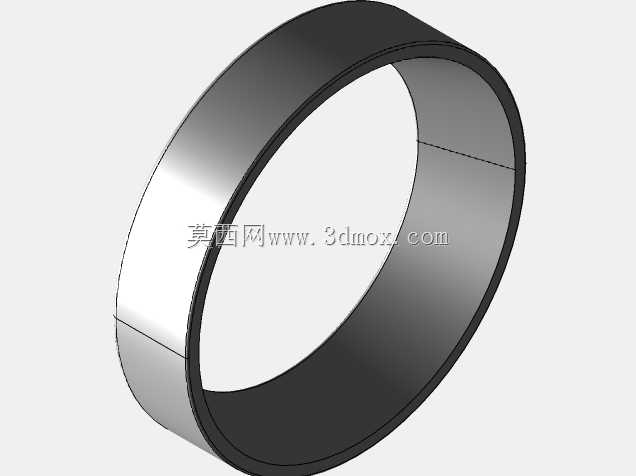

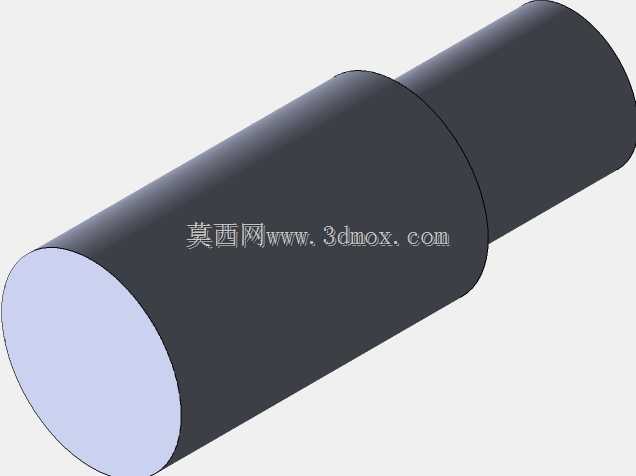

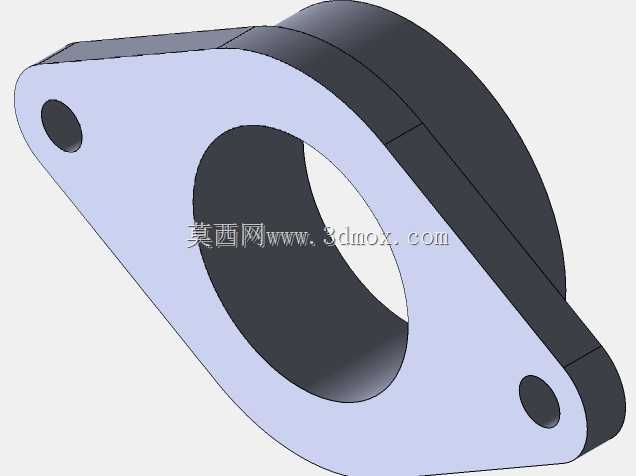

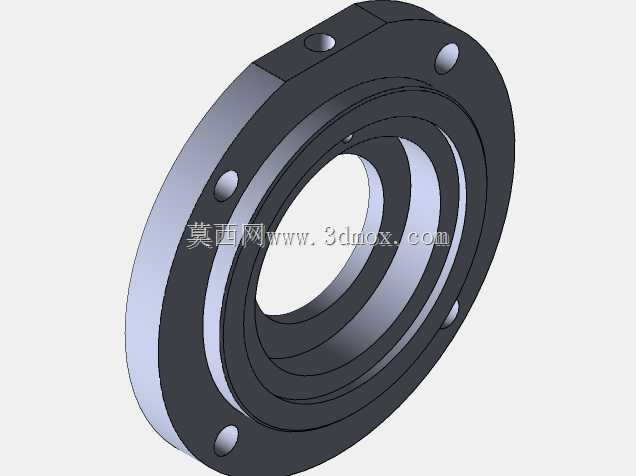

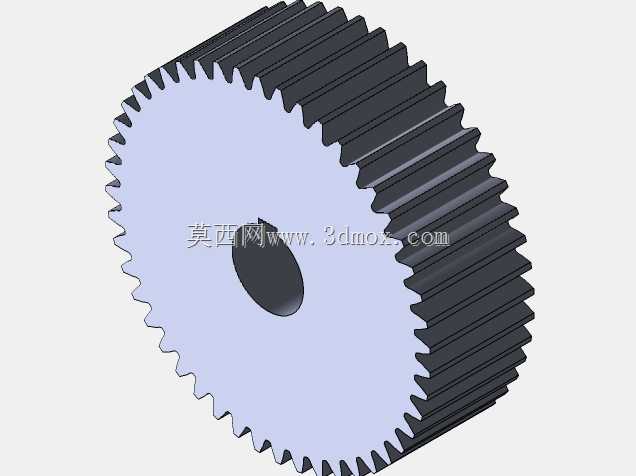

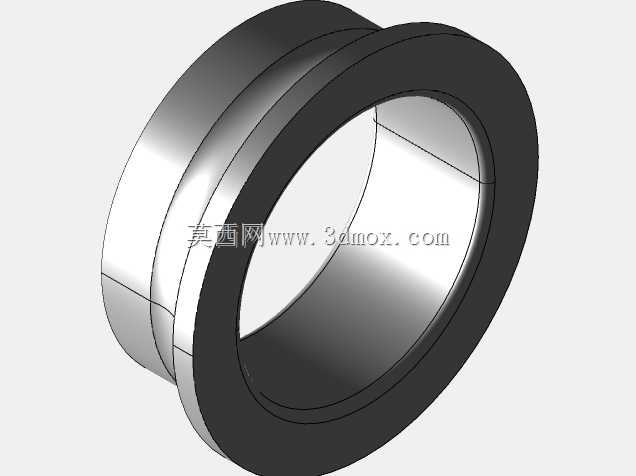

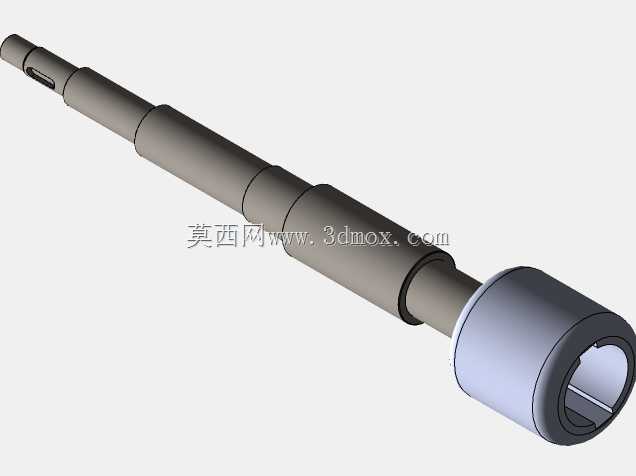

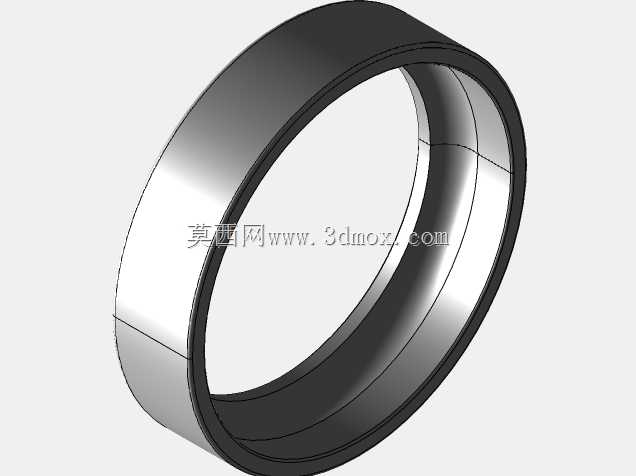

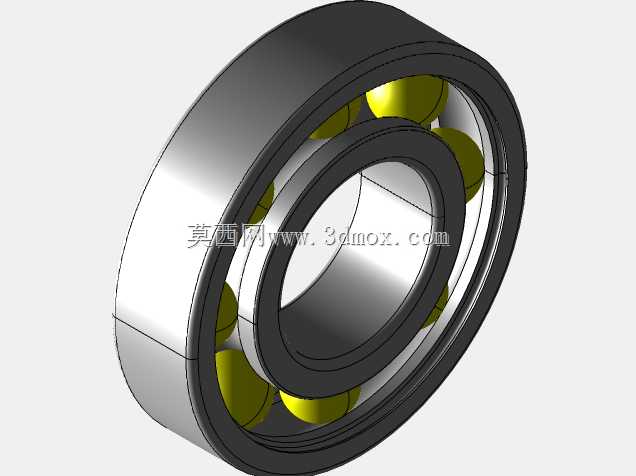

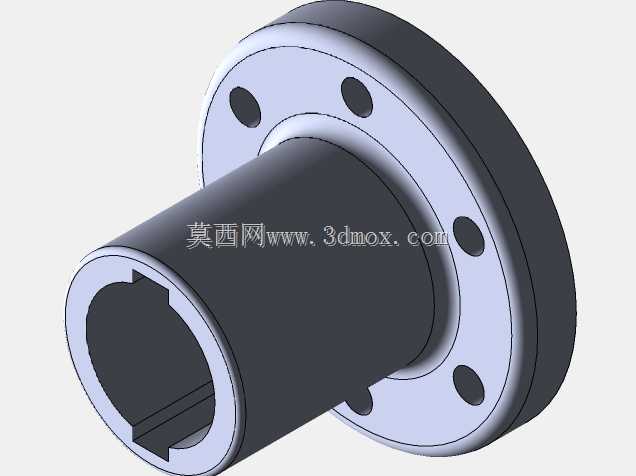

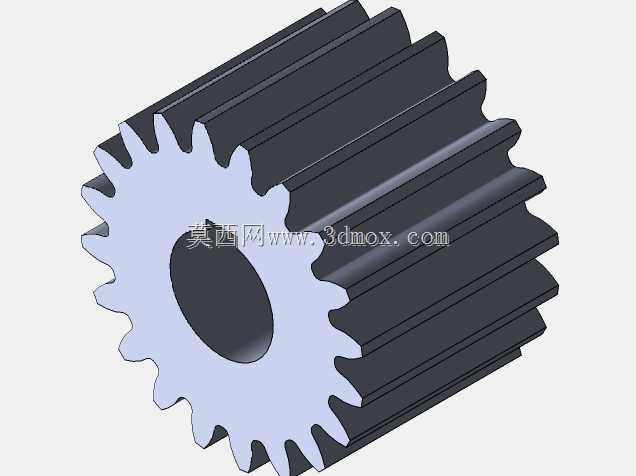

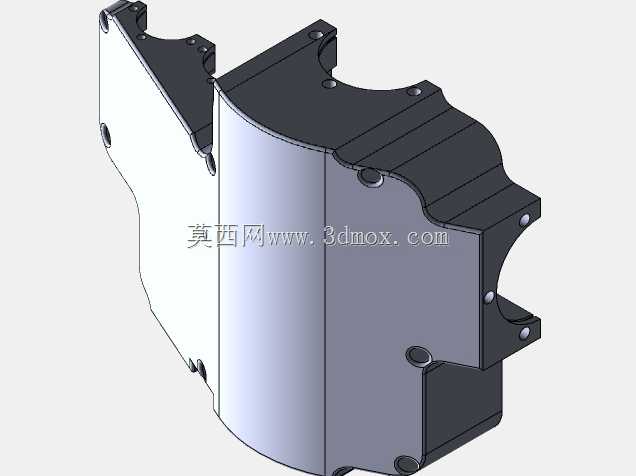

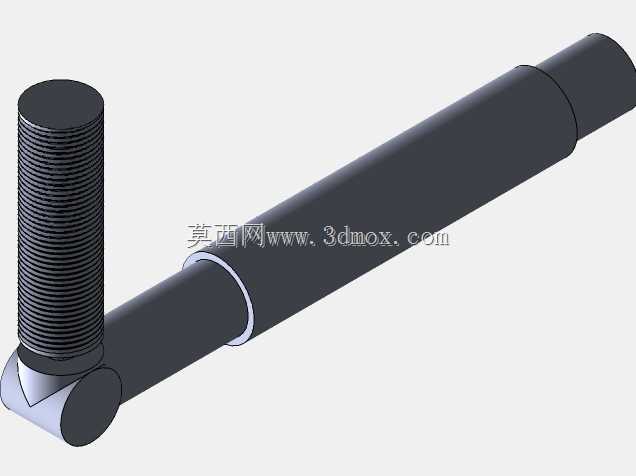

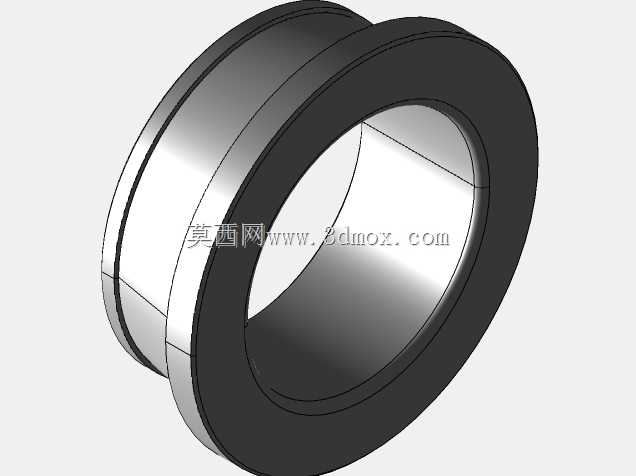

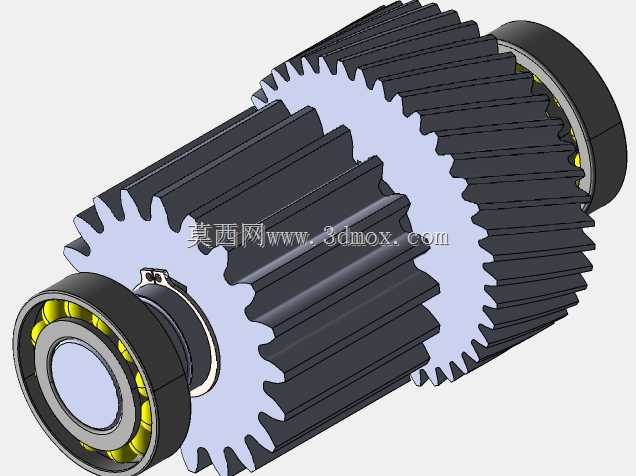

该轴类零件为三级减速传动单元的核心输出构件，主要适配中小功率工业减速箱的动力输出场景，常见于输送线驱动单元、小型物料提升设备、轻工生产流水线的动力端，承担减速后扭矩传递、动力输出端连接负载的核心作用，可匹配额定输出扭矩1000Nm、输出转速242rpm的工况参数，适配常规工业生产中恒定负载、中等冲击的传动需求。从结构设计逻辑来看，整轴采用阶梯轴构型，各轴段直径依据承载扭矩、装配零件的定位需求逐段变化，靠近输出端的大直径轴段用于安装传动齿轮，轴段上加工的键槽为平键安装位，通过平键实现齿轮与轴的周向固定，传递齿轮啮合后的扭矩，避免传动过程中齿轮与轴出现相对转动。轴身的多组阶梯轴肩承担轴向定位作用，分别对齿轮、支撑轴承、密封件进行轴向限位，保证装配后各传动零件的轴向位置精度，避免运转过程中出现零件窜动影响传动精度。轴的一端加工有外螺纹结构，用于安装锁紧螺母，对端部的轴承或者传动件进行轴向锁紧，抵消传动过程中产生的轴向力，防止零件松脱。靠近输出端的轴段为负载连接位，可通过联轴器连接从动设备，也可直接安装链轮、带轮等传动件实现动力输出。设计过程中充分考虑了安装边界的适配性，各轴段的直径公差、表面粗糙度依据装配零件的配合要求设定，轴承安装位采用过渡配合保证轴承内圈与轴的同轴度，密封件安装位的表面粗糙度满足接触式密封的使用要求，避免运转过程中出现润滑油泄漏。轴的整体长径比经过优化，在满足传动扭矩的刚度要求前提下，尽可能控制轴的整体重量，降低转动惯量，减少启停过程中的冲击载荷。轴上的退刀槽、越程槽结构均按照机械加工工艺要求设计，保证车削、磨削加工过程中刀具可以顺利退刀，避免加工应力集中，同时各轴段的过渡圆角经过匹配设计，降低轴肩位置的应力集中系数，提升轴在交变载荷下的疲劳寿命，适配长期连续运转的工业使用场景。
