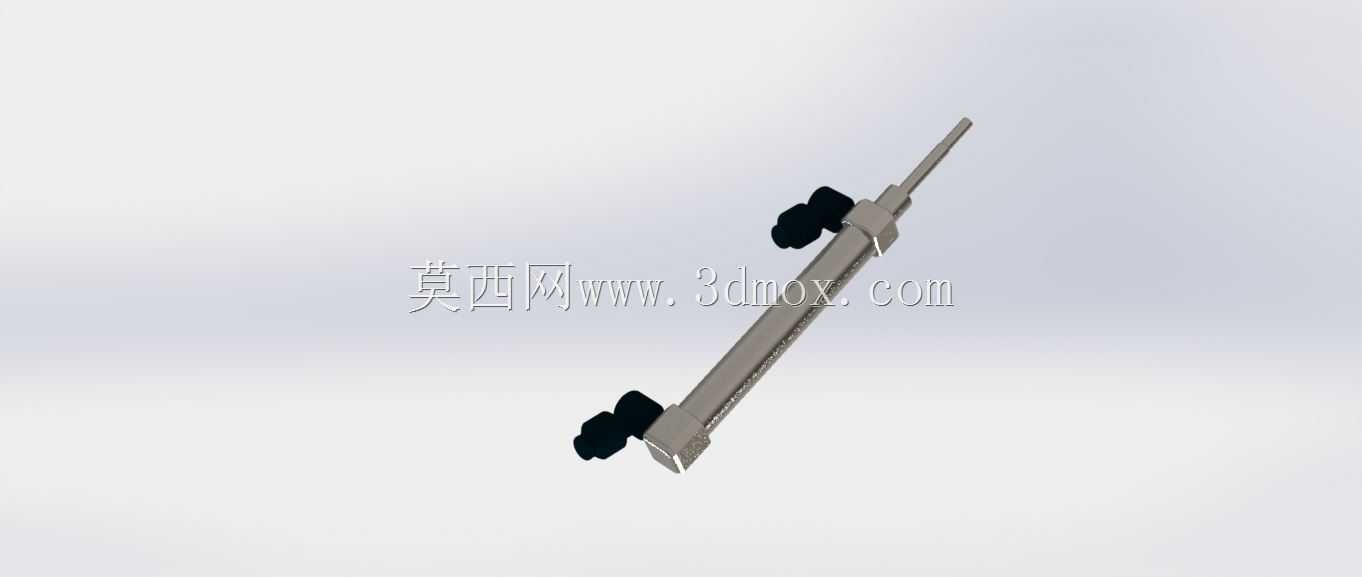

笔形微型双作用气动气缸结构

这款微型笔形气缸属于气动系统里的直线执行元件，整体采用细长杆状外形设计，缸体采用硬质铝合金拉制型材加工，表面做硬质阳极氧化处理，既降低活塞杆往复运动的摩擦阻力，也能适配常规工业环境下的防腐蚀需求，两端的端盖采用卡簧式固定结构，相比螺纹端盖能进一步压缩轴向安装尺寸，适配狭小安装空间的布局需求。从实际应用场景来看，这类小缸径直动气缸常被用在轻工自动化设备的小件推料工位，比如包装生产线的料盒挡停、小型电子元器件装配线的工件顶起、印刷设备的辊轮间隙微调，还有医疗检测设备里的试剂管推送动作，相比同行程的液压缸，它不需要配套复杂的液压站与回油管路，仅通过压缩空气就能驱动，工作过程无油液泄漏风险，完全适配食品加工、医药生产这类对环境洁净度有明确要求的作业场景。设计层面上，这款气缸采用双作用气路结构，两端分别设置进气口，通过两个两位三通电磁阀就能实现活塞杆的伸出与缩回动作控制，活塞杆表面做镀硬铬处理，搭配内置的聚氨酯防尘圈与导向环，能在0.1-0.8MPa的常规工厂供气压力下稳定运行，侧向负载耐受能力适配小推力直推场景，避免活塞杆受径向力出现卡滞、磨损漏气的问题。安装边界上，气缸两端附带的安装螺母支持轴向螺纹固定，也可搭配配套的支架实现侧面抱装，不需要额外预留过大的安装操作空间，活塞杆端部的外螺纹可以直接连接推头、吸盘安装座等执行端配件，不需要额外做转接结构设计，能缩短设备设计阶段的选型适配周期。实际选型过程中，这类气缸的行程公差控制在±1mm以内，工作过程中活塞的运行速度可通过排气节流阀在50-500mm/s区间内调节，低速运行时无明显爬行现象，高速动作时的端盖缓冲结构能降低活塞撞击端盖的噪音与结构冲击，延长元件的整体使用寿命。需要注意的是，这类微型气缸不适合重载推料、高频冲击类的作业场景，供气端需要配套三联件做气源过滤与调压，避免气源内的水分、杂质进入缸体内部，加速密封件的磨损导致漏气失效。
