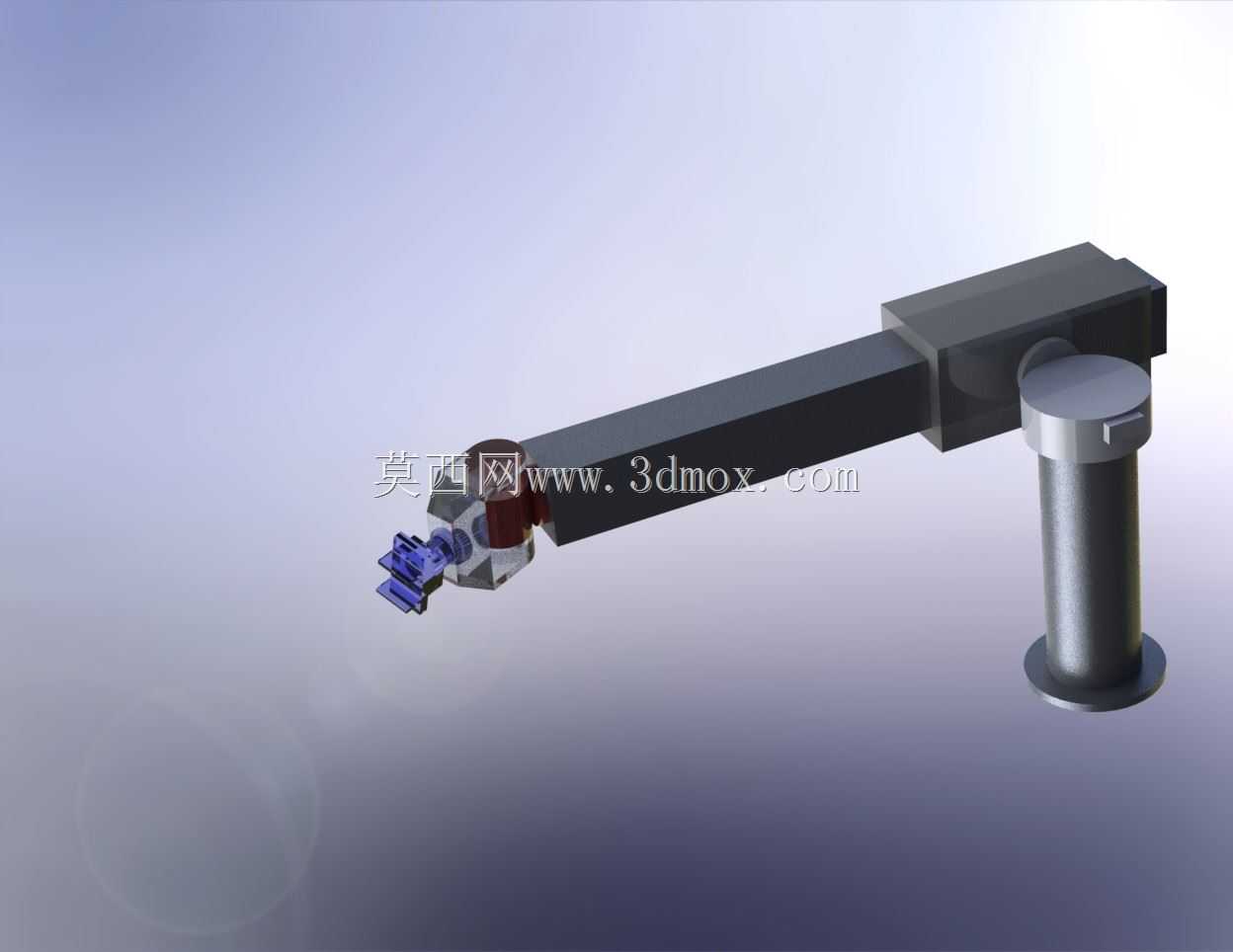

六自由度水平多关节工业执行臂结构

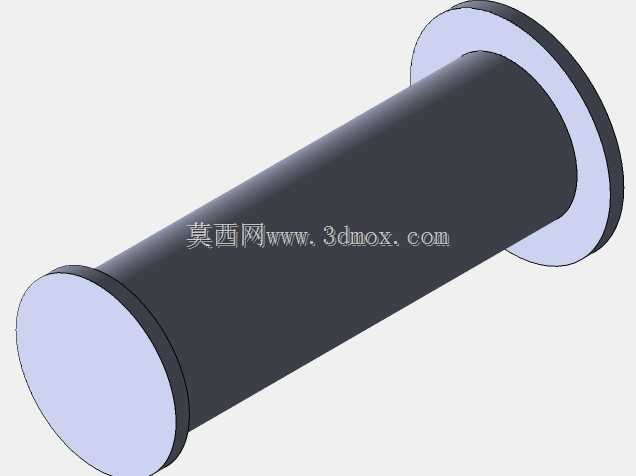

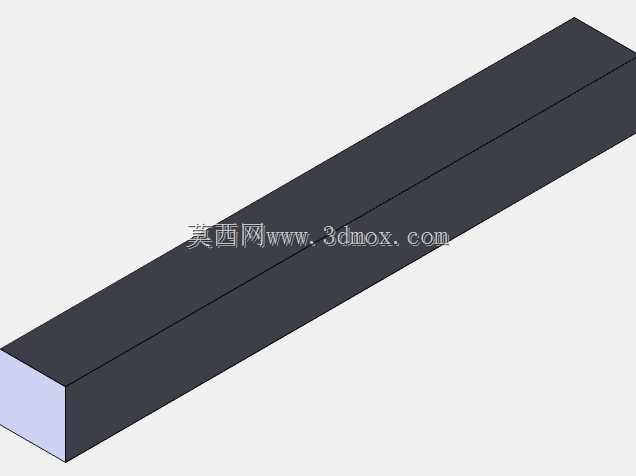

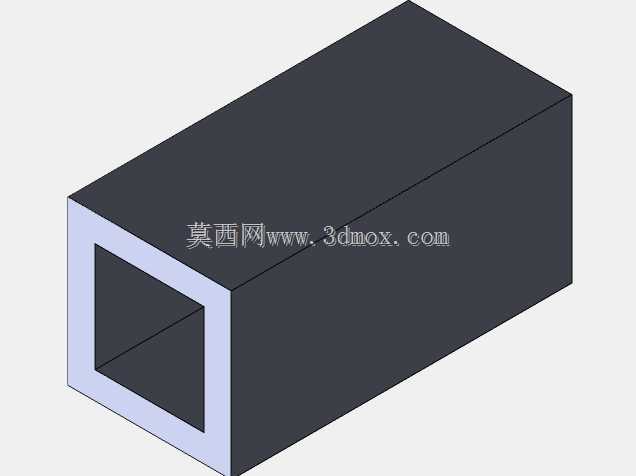

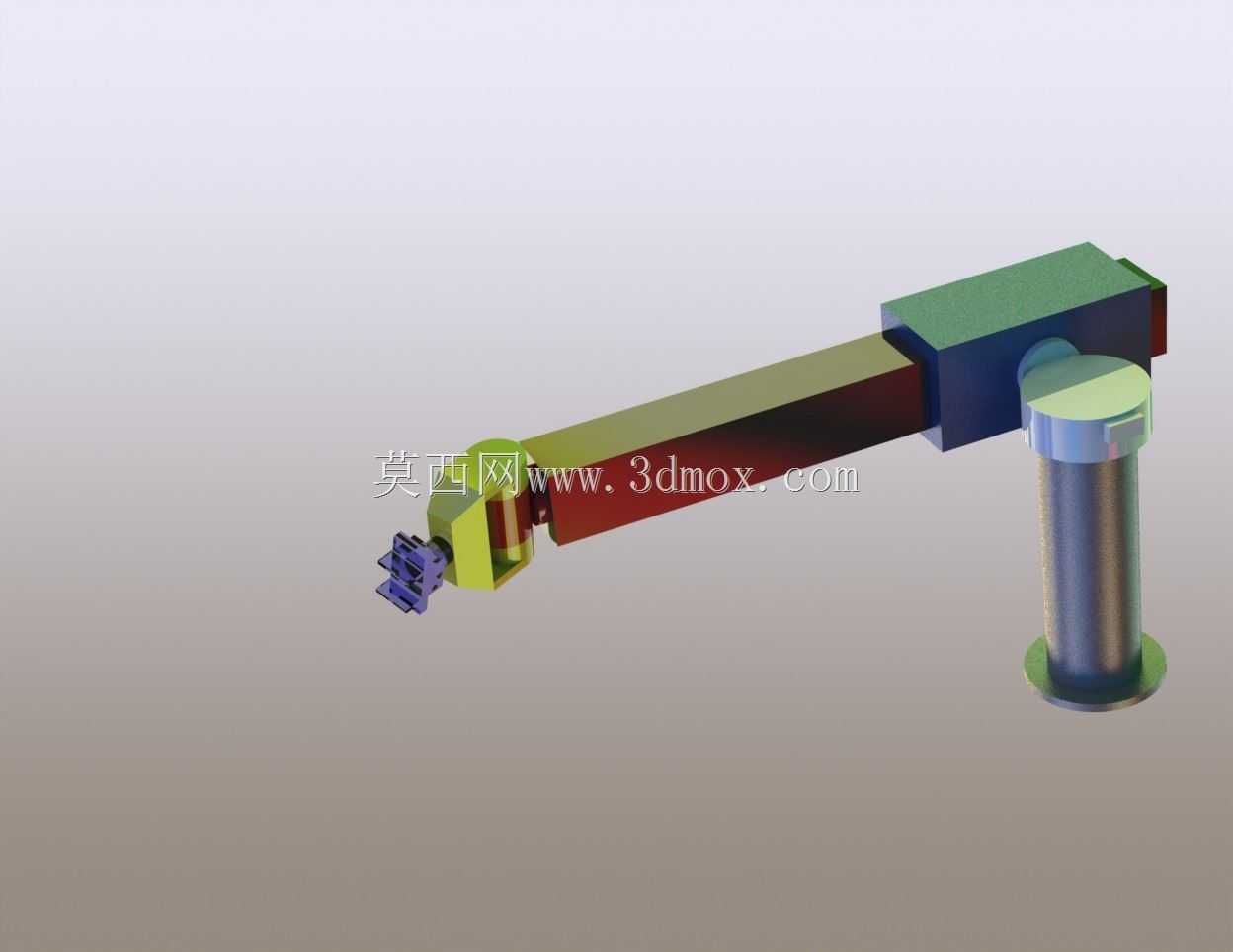

　　这款水平多关节执行臂的结构设计，核心适配3C电子装配、轻工产品分拣、实验室样本转运这类对作业半径覆盖、重复定位精度有均衡要求的场景，区别于大负载六轴垂直关节臂的厚重结构，它的立柱采用单圆柱回转支撑设计，底座安装面预留标准螺栓孔位，可直接固定在铝型材工作台台面或者设备机架的顶层安装板上，安装边界不需要额外预留过大的侧向避让空间，立柱自身的旋转副内置走线通道，所有动力线缆、信号线缆都从立柱内腔走线，避免作业过程中线缆剐蹭周边工装夹具。臂体采用两段式伸缩加关节旋转的组合结构，大臂段为矩形截面的硬质铝合金型材结构，在保证抗弯刚度的前提下尽可能降低自身重量，减少回转过程中的转动惯量，小臂段衔接末端夹持器的位置设计了快换接口，

　　可根据实际作业需求更换夹爪、真空吸盘、点胶头等不同执行末端，不需要重新拆解臂体主体结构。从实际使用的角度看，它的作业覆盖范围是围绕立柱中心的扇形环形区域，大臂的水平伸缩行程配合立柱的360度回转，可覆盖半径范围内所有平面点位，末端关节的独立旋转自由度可调整执行端的作业角度，满足工件姿态调整、装配对位的需求。设计过程中优先考虑了日常维护的便捷性，所有关节的轴承位都预留了注油孔，传动部分的同步带张紧结构设置在臂体侧面的可拆卸盖板内，不需要完全拆解臂体就能完成张紧度调整和易损件更换。臂体的外形做了棱角钝化处理，所有外露的安装螺钉都采用沉头设计，避免作业过程中勾挂工件或者操作人员的劳保用品，末端夹持器的开合行程适配常见的小型工件尺寸，

　　夹爪的安装面做了防滑纹理处理，夹持硬质工件时不会出现打滑偏移的问题。整体结构的重心始终落在立柱底座的支撑范围内，即使大臂完全伸出到最大作业半径，也不会出现倾翻力矩过大的问题，不需要额外加装配重块，进一步压缩了设备整体的占用空间，适合集成到紧凑型的自动化生产线、桌面型作业工作站中使用。
