立式带支腿常压储液罐体结构设计

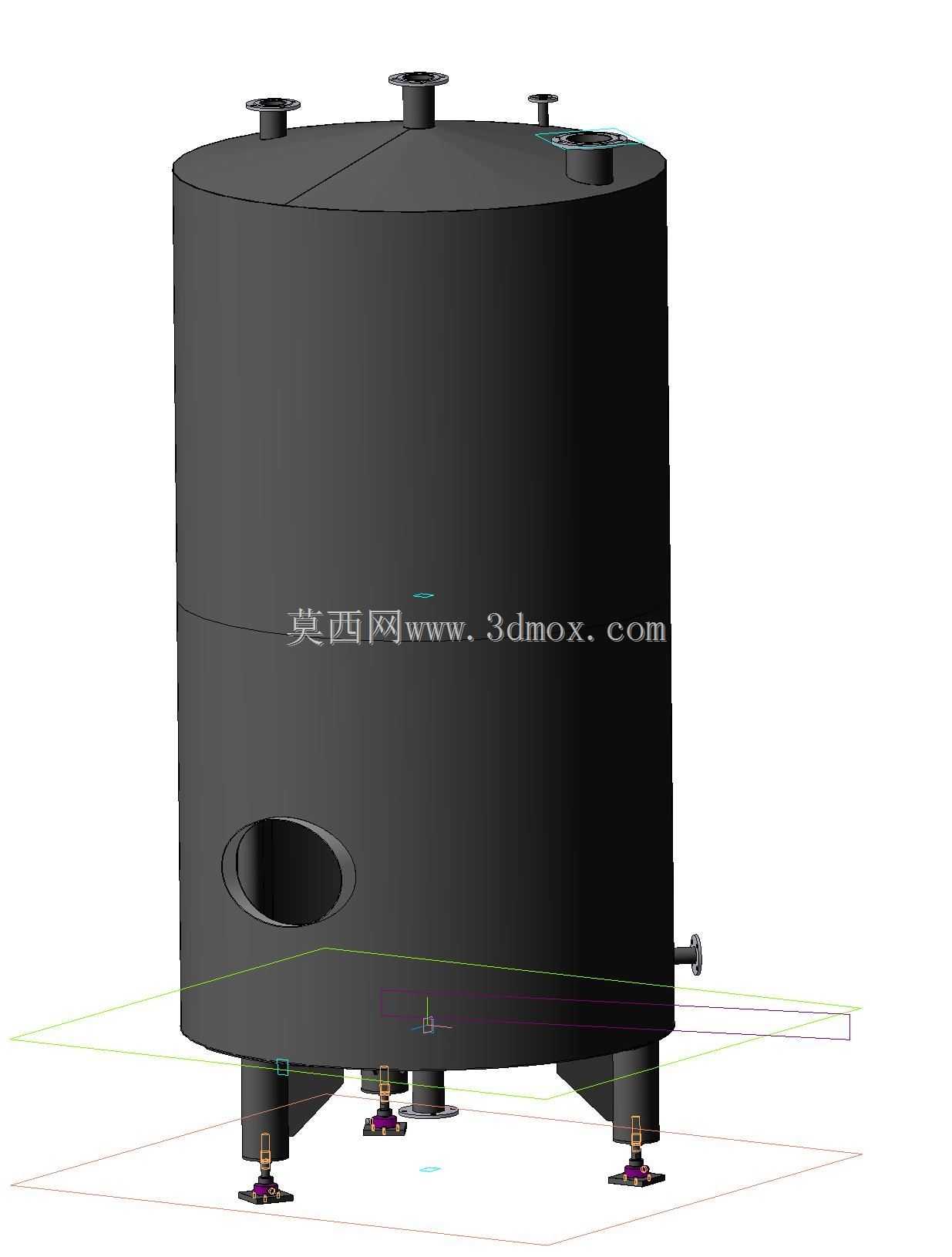

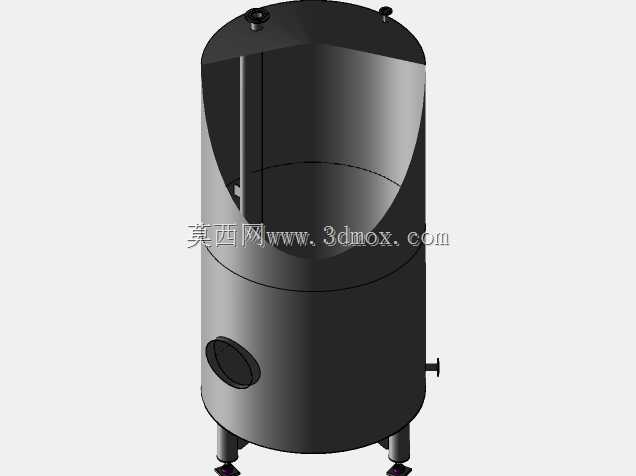

在精细化工、食品加工、中小型水处理场站的物料暂存环节，这类立式带支腿的储液罐体是应用频次极高的静设备，不同于大型现场焊接的拱顶储罐，该类预制式罐体适配中小批量物料的中转、缓存需求，可直接在车间完成预制后运抵现场安装，大幅缩减现场施工的周期与焊接质控成本。从结构设计逻辑来看，罐体采用立式圆筒形主体，上封头为平盖式结构，顶部预留两个不同规格的管口，分别用于进料、排气或者仪表安装，避免单管口兼顾多用途时出现的操作干涉；筒体下部侧面设置的侧向人孔，可满足定期清罐、内部检修的人员进出需求，人孔法兰的密封面形式适配常压工况的垫片选型，无需采用高压级别的密封结构降低制造成本；筒体侧下方的小口径接管可作为液位计接口或者排污副线，配合底部的支撑结构实现罐内物料的完全排空，减少残液滞留带来的物料变质或者交叉污染问题。支撑结构采用三根均布的支腿设计，相比裙座支撑，支腿式结构的底部安装空间更充裕，可在罐体正下方布置出料阀门、输送泵等配套设备，无需额外抬高设备基础，安装时仅需在预埋钢板上焊接支腿底板即可完成固定，对安装场地的基础承载力要求更低，适配中小型车间的楼板承重条件。设计过程中需要重点校核支腿与筒体连接部位的局部应力，尤其是满载工况下筒体的径向变形量，避免支腿焊接部位出现应力集中导致的焊缝开裂；筒体的壁厚选取结合储液密度、腐蚀裕量计算，常压工况下无需做整体耐压试验，仅需做焊缝的煤油渗透检测即可满足质控要求。罐体的内部未设置复杂的内件，仅保留进料管的延伸导向结构，避免进料时物料直接冲击罐底造成局部磨损，这种极简的内部结构适配无沉淀、低粘度的液体物料存储，若用于含少量固体颗粒的物料存储，也可在底部追加坡板结构改造，整体结构的拓展性较强。从安装边界来看，罐体的外径尺寸适配常规车间的门洞宽度，运输时无需做分体拆解，支腿的高度预留了底部阀门的操作空间，日常巡检时可直接观察底部阀门的密封状态，无需额外搭设操作平台，顶部的管口布置集中在封头中心区域，配套的管道可集中排布，减少管线的长度与弯头数量，降低管路阻力。
