多立柱支撑式金属防护栏杆结构设计

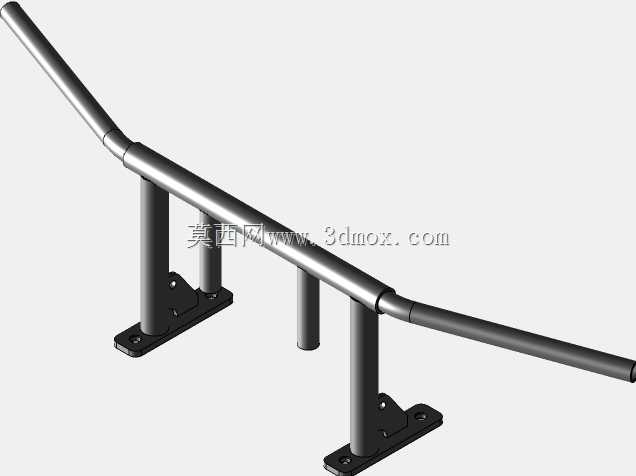

该金属栏杆结构主要应用于工业操作平台、人行步道侧边、设备周边防护区域，也可适配商用空间的阶梯侧边、高差区域临边防护场景，核心作用是为通行人员提供手部扶持支撑，同时形成物理阻隔，避免人员意外跌落或闯入危险作业区域。整体采用分段式圆管拼接设计，主扶手管沿布设走向做平滑弯折处理，弯折弧度适配人体工程学握持需求，扶手管外径选取常规通用规格，握持时手掌贴合度良好，不会出现硌手或握持打滑的问题。支撑立柱采用同材质金属圆管制作，沿扶手走向等距排布，立柱与扶手管的连接位置采用嵌套式对接结构，对接处做满焊处理后打磨平整，既保证连接强度，也避免尖锐焊疤外露造成磕碰划伤。底部固定底座采用带安装孔的平板式结构，底座与立柱底端采用围焊连接，安装时可通过膨胀螺栓穿过底座预留孔，直接固定在混凝土地面、钢结构平台面板或硬质铺装层上，安装孔位做长圆型余量设计，可适配现场安装基面的孔位偏差，降低现场安装的对位难度。设计过程中优先考虑结构的抗侧向冲击性能，立柱排布间距经过受力核算，在承受常规人员倚靠、侧向推压的载荷下不会出现明显形变，扶手管的壁厚选取兼顾结构强度与材料成本，避免过度设计造成的材料浪费。整体结构无多余外露装饰件，所有边角位置都做倒钝处理，适配工业场景下的安全使用要求，安装完成后扶手顶面距离安装基面的高度符合临边防护的常规高度要求，可根据实际使用场景调整立柱高度，适配不同防护等级的布设需求。相邻段扶手管的对接位置采用内嵌衬管定位，保证拼接后扶手整体直线度偏差控制在合理范围内，不会出现明显的对接错位，多段拼接的结构也方便运输与现场组装，无需大型吊装设备即可完成整段护栏的安装作业。
