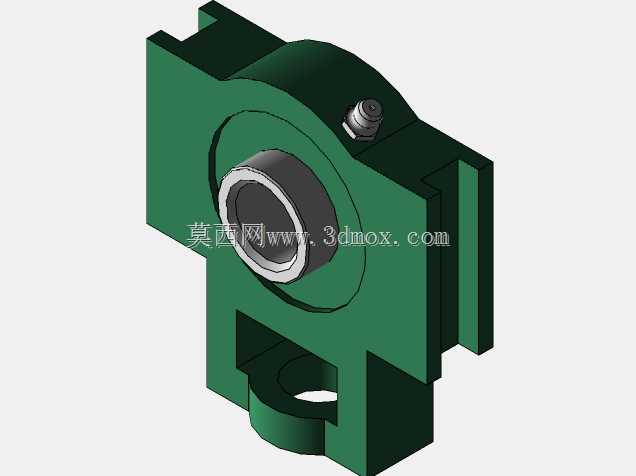

UCT204滑块式带座外球面轴承结构

这款滑块式带座外球面轴承组件，是轻工输送、食品包装、纺织机械等领域张紧端传动辊组的常用配套部件，核心作用是为旋转轴提供径向支撑的同时，允许沿滑道方向调整轴系中心距，以此补偿传动带、链条长期运行产生的伸长量，维持传动系统的张紧度，避免打滑、跳齿等故障。从结构设计来看，整体采用铸态轴承座搭配顶丝锁紧式外球面球轴承的组合，轴承座为T型滑块构型，两侧设置平行导向面，可直接嵌入设备机架的对应滑槽内，底部预留的螺栓过孔用于安装调节螺杆，转动螺杆即可带动整个轴承组件沿滑槽平移，调整到位后通过滑槽侧部的顶紧螺栓或者座体自带的锁紧结构固定位置，无需额外加工复杂的安装基准，适配多数中小型输送设备的机架加工精度。外球面轴承的内圈延伸端设置两个内六角顶丝，轴穿入内孔后拧紧顶丝即可实现轴与轴承内圈的周向固定，轴承自带的密封结构可阻挡常规工况下的粉尘、溅水侵入滚道，适配多数非强腐蚀、非超高洁净度的工业场景。设计过程中需要重点把控几个安装边界尺寸：首先是滑块两侧导向面的宽度公差，需与机架滑槽保持H8/f7的间隙配合，既保证滑动顺畅无卡滞，又避免间隙过大导致轴系偏斜；其次是轴承内孔的同轴度，需保证两侧滑块安装面与轴承内孔轴线的平行度控制在0.05mm以内，防止轴系安装后出现别劲、轴承温升过快的问题；再者是底部调节孔的中心高，需与对应机架上的调节螺杆安装位对齐，避免调整时出现螺杆受弯的情况。实际选型应用时，要注意该类轴承座的额定载荷匹配，UCT204适配轴径20mm，额定动载荷在12kN左右，适合支撑中小载荷的辊轴类部件，安装时需先将轴承座预装在滑槽内，穿入轴并锁紧顶丝后再调整张紧量，张紧力不宜过大，避免轴承承受额外的轴向附加载荷，日常维护时可通过座体顶部的注油杯补充润滑脂，延长轴承的使用寿命。这类滑块式轴承座相比固定式轴承座，最大的优势是调整便捷，不需要重新加工安装孔即可完成轴系位置调整，在需要定期张紧的带传动、链传动辊系中应用占比极高，建模时需还原导向面的倒角、注油杯的安装位、顶丝的沉孔等细节，保证后续生成工程图时尺寸标注完整，可直接用于加工参考。
