带浮雕卷草纹理的Nexus6P手机保护壳结构设计

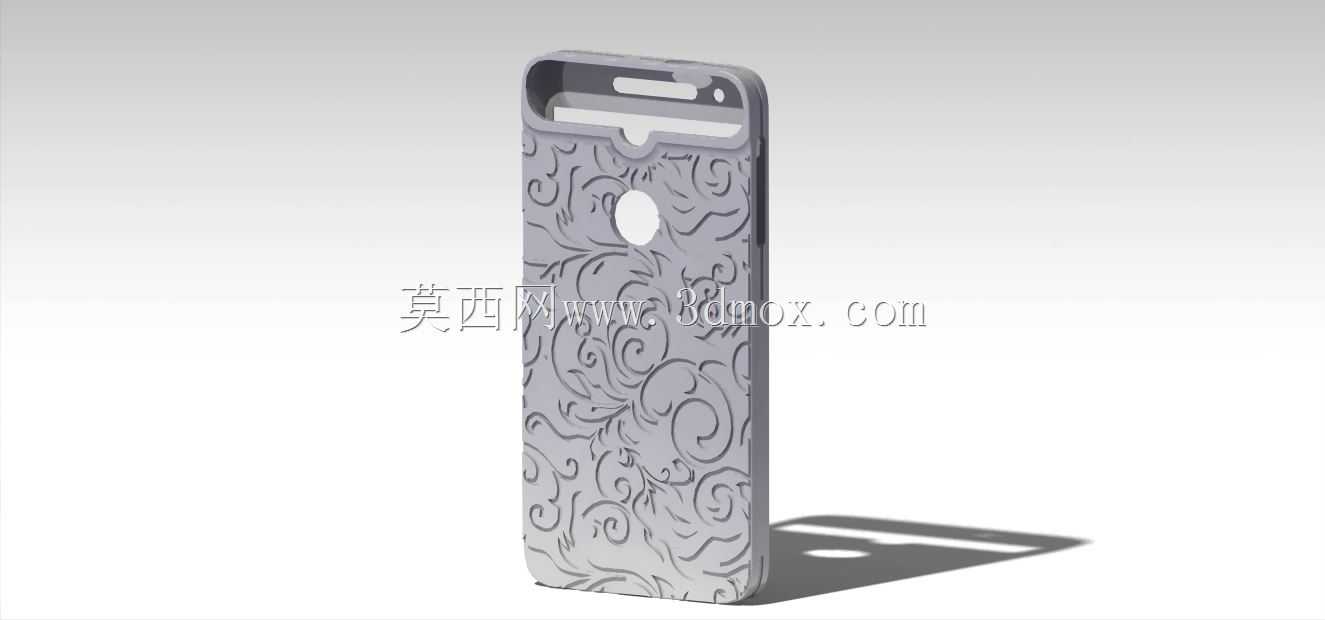

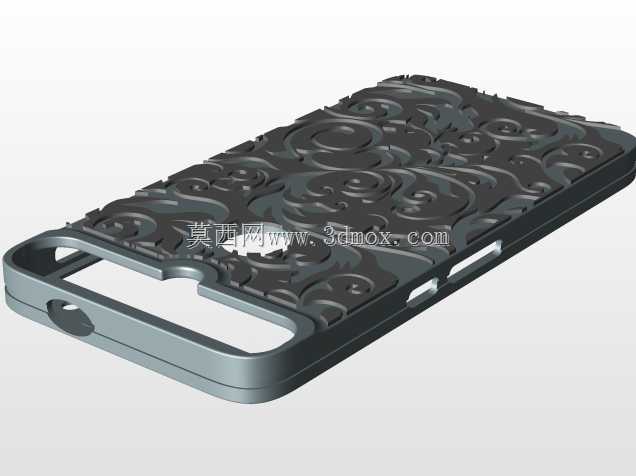

这款手机保护壳的结构设计围绕Nexus6P机型的实体尺寸展开，建模阶段先完成机身外轮廓的逆向拟合，精准匹配机身侧边弧度、背部指纹识别模组的圆形开孔位置，以及顶部摄像头、闪光灯、降噪麦克风的长条状开槽边界，所有开孔边缘都做了0.2mm的倒角过渡，避免日常拆装时刮擦机身金属漆面。壳体背部的卷草浮雕纹理并非单纯装饰性设计，纹理凸起高度控制在0.3mm，相邻纹理凹槽深度0.25mm，既可以在手持时增加接触面摩擦力，降低手机从掌心滑落的风险，又不会因为纹理过深导致积灰难以清理，同时浮雕区域的壁厚均匀控制在1.2mm，和侧边包裹区域的壁厚保持一致，避免注塑生产时出现缩痕、翘曲等成型缺陷。壳体上下边缘做了高出屏幕0.8mm的挡边设计，当手机屏幕朝下平放在桌面时，挡边可以先接触接触面，避免玻璃屏幕直接和硬质桌面摩擦产生划痕，侧边按键位置做了一体化的凸起按键结构，不需要额外装配独立按键，减少装配工序的同时，按键反馈力度控制在4-5N，和裸机按键手感保持接近。在安装边界的设计上，壳体内侧和机身外轮廓预留了0.15mm的装配间隙，既可以保证壳体顺利套入机身，不会因为过紧导致拆装困难，也不会因为间隙过大出现壳体晃动、和机身摩擦产生异响的问题，内侧四个边角位置做了微型缓冲空腔结构，当手机从1.2米高度以内意外跌落时，空腔结构可以通过自身形变吸收60%以上的冲击能量，降低机身边角受撞击变形的概率。日常使用场景中，这款保护壳兼顾了装饰性和防护性，浮雕纹理的排布避开了背部指纹识别区域，不会影响指纹解锁的操作手感，顶部开槽的尺寸比实际摄像头模组外圈大0.3mm，不会遮挡摄像头拍摄视角，也不会因为公差累积导致摄像头边缘被壳体顶住出现顶膜问题。建模过程中所有曲面都做了G2连续处理，壳体外表面没有尖锐棱角，握持时贴合手掌弧度，长时间握持也不会出现硌手的问题，侧边的包裹范围覆盖到机身金属中框的弧形过渡区域，不会在中框位置留下容易积灰的缝隙。
