16毫米带法兰直线运动轴承结构

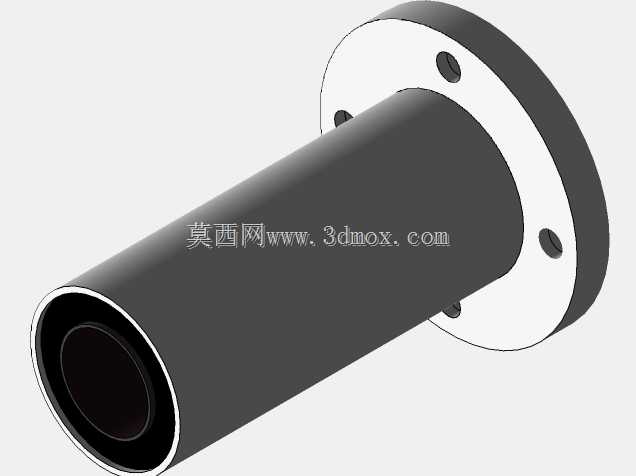

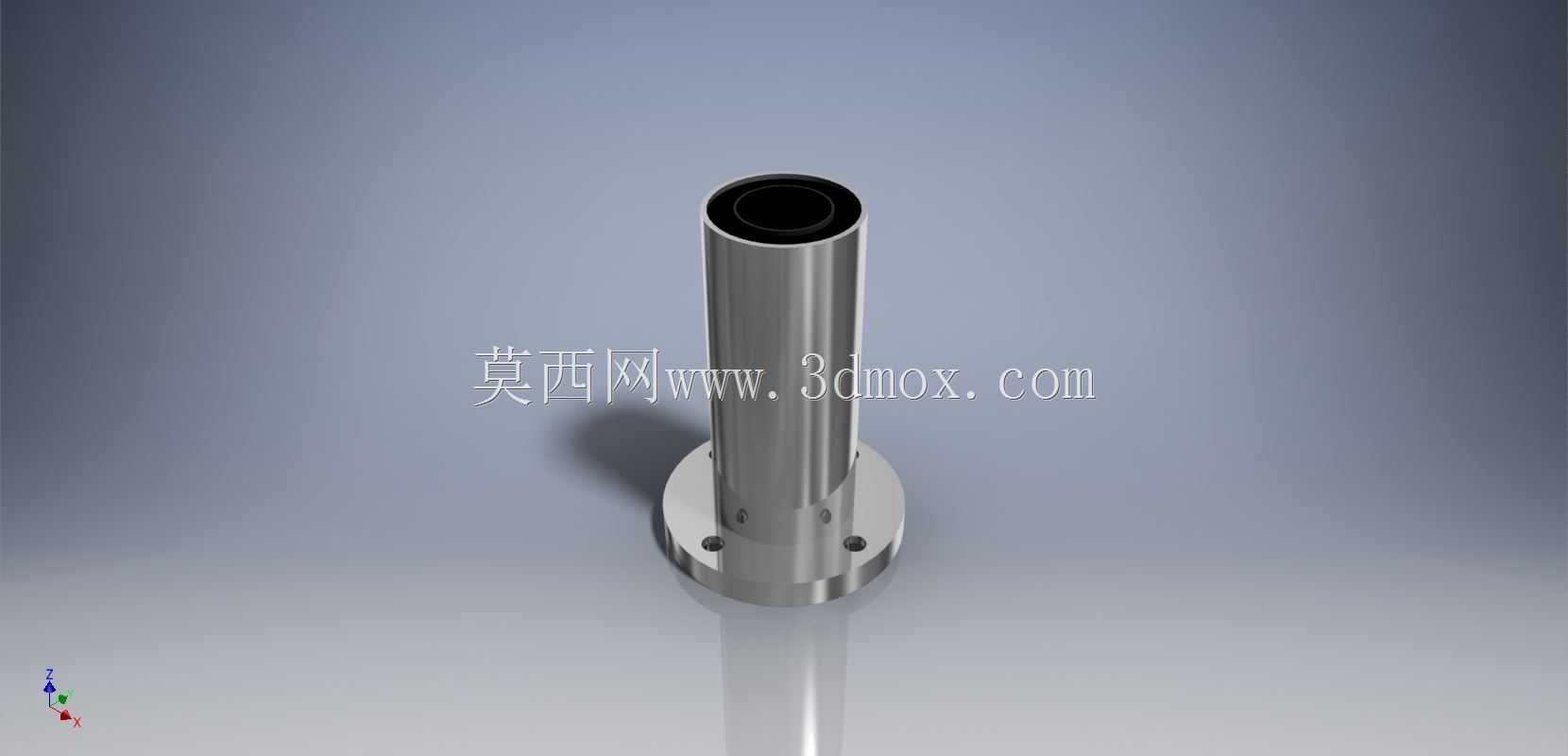

这款带圆形安装法兰的直线轴承，核心适配16毫米直径的光轴做往复直线运动，在自动化输送线、点胶设备工作台、小型包装机械的推料机构、3D打印设备的运动轴组里都能见到它的应用，主要承担运动副的径向承载与直线导向作用，相比无衬套的光轴直接配合，它能把滑动摩擦转化为滚动摩擦，大幅降低运动过程中的阻力，同时减少轴面的磨损量，延长整套传动机构的维护周期。从结构设计来看，底部的圆形法兰盘是安装定位的核心结构，法兰上均匀分布的安装孔可以直接通过螺栓锁紧在设备安装立板或者台面上，不需要额外设计轴承座的抱紧结构，能有效压缩设备的安装空间，对于安装空间局促的紧凑型自动化设备来说，这种一体式法兰结构能省去不少结构件的设计与加工成本。轴承主体为长圆柱套筒结构，内部的滚道与钢球保持架经过精密配合，能保证运动过程中钢球循环顺畅，不会出现卡滞、顿挫的问题，套筒的长度设计兼顾了导向精度与运动行程，较长的配合长度可以提升轴运动过程中的抗偏载能力，即使承受一定的侧向力矩，也能保持运动的直线度，不会出现憋劲的情况。在实际选型安装时，需要注意配合光轴的表面硬度要达到HRC60以上，表面粗糙度控制在Ra0.8以下，才能保证轴承的使用寿命，安装法兰面与光轴的垂直度需要控制在公差范围内，避免安装偏差导致轴承承受额外的径向力，加速内部滚道的磨损。这种轴承的应用场景非常广泛，从普通的工装夹具导向、到精密检测设备的位移平台，再到小型数控机床的辅助运动轴，都可以选用这类结构的直线轴承，它的结构简单，安装维护方便，不需要复杂的润滑回路，定期补充润滑脂就能保证长期稳定运行。在三维建模过程中，这类标准件的建模需要重点关注法兰安装孔的位置度、套筒内径与法兰安装面的垂直度、套筒总长与法兰厚度的尺寸公差，保证模型导入装配体后能与其他结构件准确配合，不会出现干涉或者安装错位的问题，同时要还原内部钢球的循环结构，方便做运动仿真时验证运动行程是否存在干涉。
