多芯重载工业圆形连接器三维设计

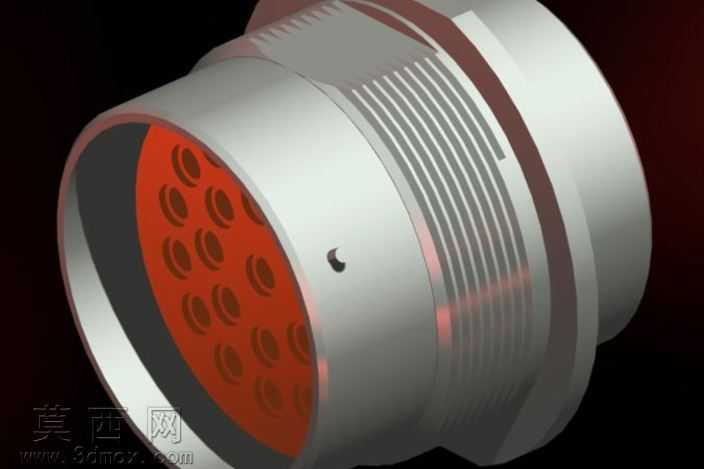

本作品为多芯重载圆形工业连接器的三维参数化建模成果，建模过程严格遵循德标重载连接器的通用尺寸规范，整体采用公母端适配的圆形壳体结构，首先通过旋转特征构建连接器的主体金属外壳，外壳外壁设计有等距分布的防滑滚纹结构，该结构通过环形阵列的切除特征实现，滚纹的齿距、深度均参考实际重载连接器的操作手感需求设定，确保现场施工时徒手拧合即可获得足够的锁紧摩擦力，无需额外辅助工具。外壳侧壁预留的定位缺口通过拉伸切除特征完成，该缺口用于连接器对接时的周向防呆，可避免多芯点位错接引发的电气故障，缺口的尺寸公差在建模时预留了0.2mm的装配间隙，适配实际生产中的注塑或金属压铸工艺公差要求。连接器内部的绝缘基座采用耐高温工程塑料材质设定，建模时通过阵列特征均匀排布19个圆形插针安装孔，孔位的排布间距严格遵循大电流传输的电气安全间隙要求，避免相邻插针在高负载工况下出现爬电、击穿问题，绝缘基座与金属外壳之间设计有环形卡接槽，通过卡扣特征实现两者的无螺丝装配，提升产品的组装效率。插针组件采用铜质镀银材质设定，建模时区分公端插针与母端插孔的结构差异，公端插针设计有导向倒角，母端插孔设计有弹性收口结构，确保对接时的导通可靠性。渲染阶段采用金属磨砂材质赋予外壳，还原铸铝外壳的哑光金属质感，绝缘基座采用亮橙色工程塑料材质，与金属外壳形成强烈的视觉区分，便于现场操作人员快速识别插针区域，场景采用深色渐变背景搭配定向补光，突出连接器的结构轮廓与细节特征，整体模型的所有特征均保留参数化编辑历史，可根据实际使用需求调整芯数、外壳直径、插针规格等参数，适配重型设备、工程车辆、工业接线盒等不同场景的重载电气连接需求，模型的装配关系完全还原实际产品的组装逻辑，可直接用于产品结构验证、装配干涉检查以及产品宣传渲染图制作。
