双层组合式流利条皮带输送分拣装置

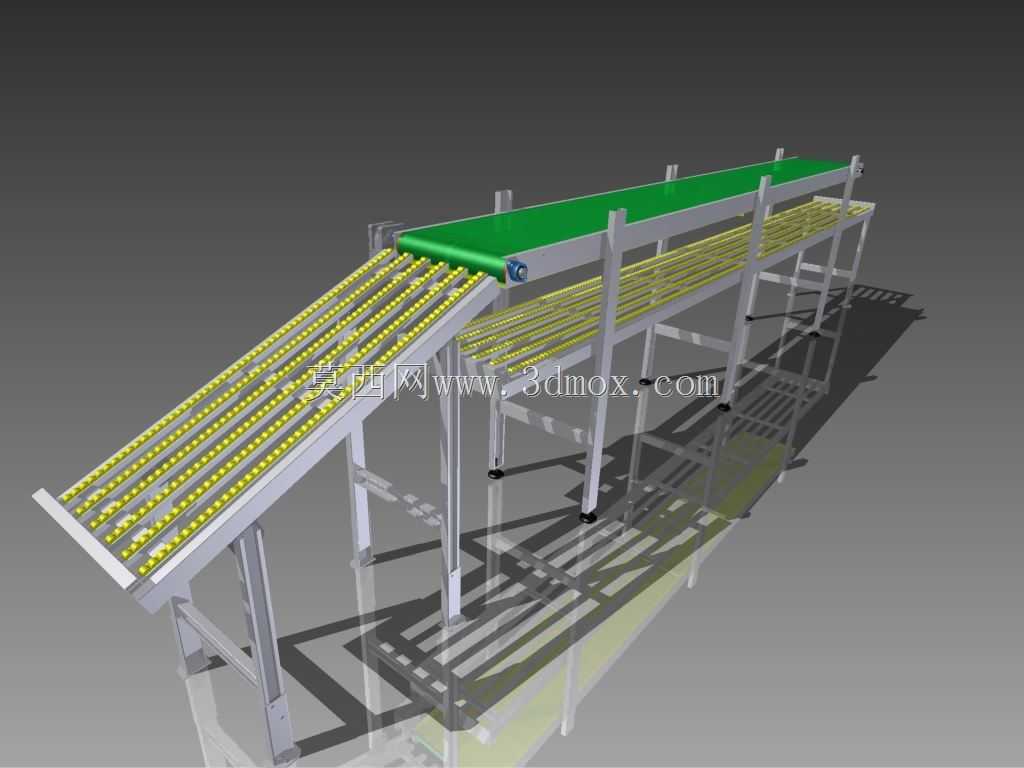

这套输送装置主要面向生产车间线边物料周转、仓储分拣环节的物料转运需求，上层采用平皮带作为承载输送面，可实现箱体、袋装件等规整包装物料的水平长距离平稳输送，皮带面摩擦力均匀，不会对物料外包装造成剐蹭损伤，适合电子装配、轻工包装、电商仓储等场景的连续物料输送作业。下层搭配多列流利条组成的无动力滑移架，可借助流利条滚轮的低摩擦特性，实现物料从高端到低端的重力自滑输送，通常用于空箱回流、待分拣物料暂存滑移，无需额外配置动力组件，能有效降低设备运行能耗，同时压缩车间内输送线的占地空间，实现上下层不同流向的物料输送功能。倾斜段的流利条架与上层皮带线端部做了衔接过渡设计，物料从皮带线末端输出后可直接滑入流利条斜面，顺着滚轮排布方向滑移至指定取料位，衔接处做了圆弧过渡处理，避免物料卡滞或跌落。设备整体框架采用工业铝型材搭建，立柱底部配置可调脚杯，可根据现场地面平整度调节整体水平度，安装时无需预埋地脚螺栓，适配车间现有平整地面的快速部署需求，上层皮带线的有效输送宽度为600mm，整体长度方向尺寸为6000mm，可适配多数常规生产流水线的线边对接高度。下层流利条架分为水平段与倾斜段两部分，水平段长度为1700mm，可作为临时缓存位暂存待转运物料，倾斜段长度为1000mm，倾斜角度经过反复校核，既保证物料能依靠自重顺畅滑移，又不会因倾角过大导致物料下滑速度过快出现碰撞破损，流利条采用标准直径滚轮，单条流利条的承载能力可满足常规周转箱的承重要求，多列排布的间距可根据常用物料的底面尺寸灵活调整。设计过程中重点考虑了设备的维护便捷性，皮带线的驱动端设置在机架端部，张紧结构采用外置式调节螺栓，日常更换皮带或调整张紧度时无需拆解整体框架，流利条采用卡扣式安装结构，单根流利条出现滚轮卡滞时可单独快速更换，无需整体拆卸滑移架。机架的层间高度预留了足够的操作空间，既避免下层物料滑移时与上层机架底部发生干涉，也方便操作人员伸手取放下层物料，设备整体的外轮廓边界规整，无外凸的尖锐结构，适配车间内通道旁的安装场景，不会对过往人员及物流通道造成阻碍。
