木质饰面高保真监听音箱结构设计

这款监听音频设备的三维结构设计，核心围绕近场声学监听场景的实际使用需求展开，在结构排布、材质搭配、安装边界上做了多轮工程化调整。从应用场景来看，这类设备主要适配小型录音棚近场监听、个人音乐工作室桌面音频回放、高端家用HiFi听音等场景，对声染色控制、箱体谐振抑制有明确的工程要求，因此结构设计阶段优先考虑了箱体刚性与声学阻尼的平衡。

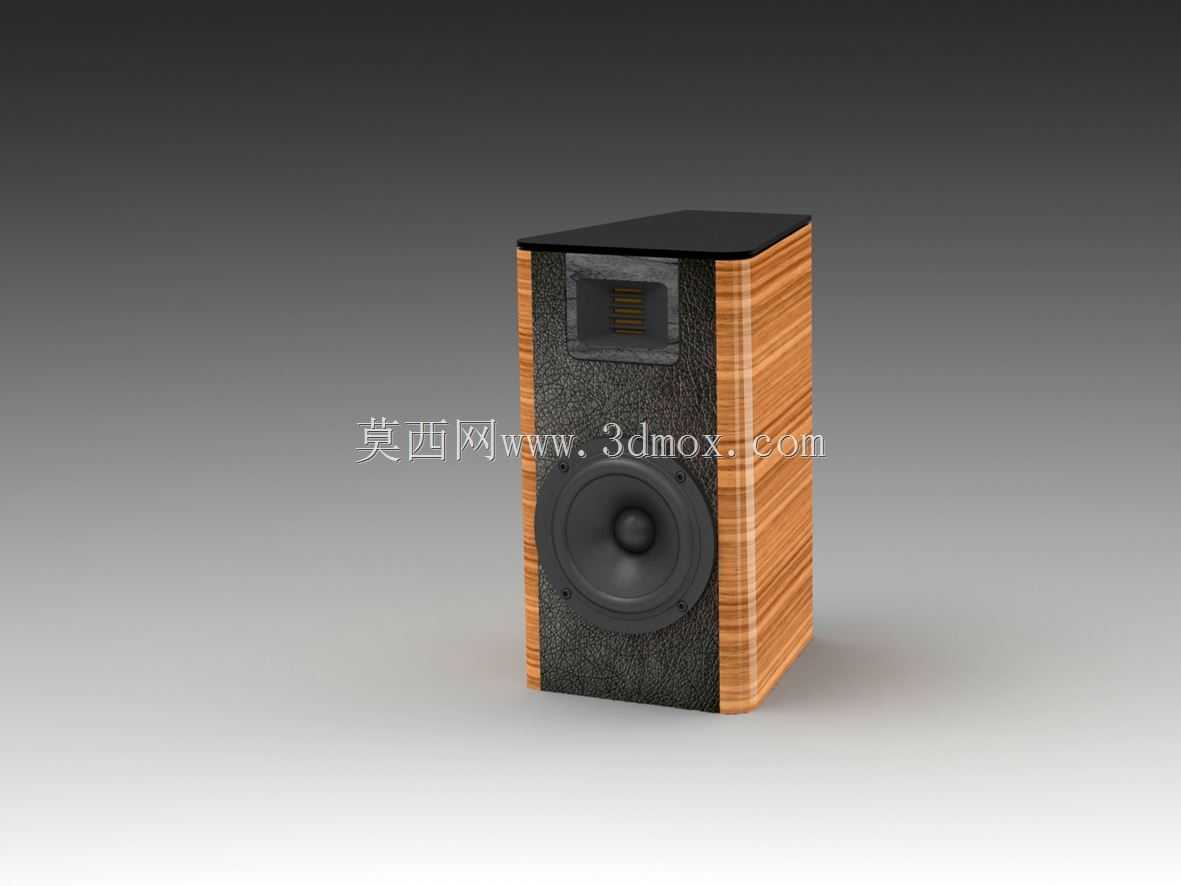

外形尺寸上，该音箱采用窄面板立式结构，面板宽度控制在180mm以内，整体高度约420mm，纵深260mm，适配常规桌面摆放的安装边界，底部预留了8mm高度的减震脚垫安装位，可搭配不同硬度的橡胶脚垫调整与桌面的耦合状态，避免桌面谐振对低频回放造成干扰。箱体主体采用多层实木拼接结构，侧面保留原木纹理饰面，前面板覆盖类皮革质感的阻尼材料，一方面可以减少面板声波衍射，另一方面皮革层的阻尼特性可以吸收箱体表面的多余振动，降低箱体谐振带来的音染。

单元排布上，高音单元采用带式高音结构，安装位置距箱体顶部70mm，与下方中低音单元的声中心间距控制在135mm，该间距经过声学仿真验证，可保证两单元在分频点处的相位衔接平滑，减少垂直方向的指向性凹陷。中低音单元采用6.5英寸锥盆结构，单元安装沉台深度12mm，前面板的皮革覆盖层延伸至单元边缘，可减少单元边缘的声波反射。箱体内部设置了3道交叉加强筋，将箱体内部分隔为不规则的声学腔体，避免内部驻波的形成，同时加强筋与箱体侧板采用榫卯加粘接的连接方式，大幅提升箱体整体刚性，减少大音量下的箱体形变。

设计思路上，没有采用常规的方正箱体结构，而是将箱体两侧做了小角度的斜面处理，侧板与前面板的夹角为87度，该角度可以破坏箱体内外的平行反射面，进一步降低驻波影响，同时斜面结构也让箱体侧面的木质纹理呈现出更好的视觉层次感。箱体背部预留了接线柱安装位与倒相管开孔，倒相管采用后置设计，长度110mm，内径48mm，经调试验证可将低频下潜延伸至45Hz左右，同时后置倒相管要求设备安装时距墙面预留至少150mm的间隙，避免倒相孔气流受阻影响低频表现。接线柱采用镀金接线端子，可兼容香蕉插头与裸线连接，安装位做了密封处理，避免箱体漏气影响声学性能。

从结构细节来看，箱体顶部采用黑色哑光装饰盖板，盖板与箱体主体采用卡扣加定位销的连接方式，既保证连接强度，也让外表面无外露螺丝，提升整体外观完整性。前面板的皮革饰面采用模压成型工艺，与木质面板之间采用压敏胶满粘，避免长期使用出现起翘问题，单元固定螺丝采用沉头内六角螺丝，安装后与皮革表面基本齐平，减少表面凸起带来的声波衍射。整体结构在建模阶段就完成了装配干涉检查，所有零部件的安装公差控制在±0.2mm以内，可直接用于手板打样验证与后续的批量生产开模参考。
