工业设备搭扣式快锁压紧夹持结构

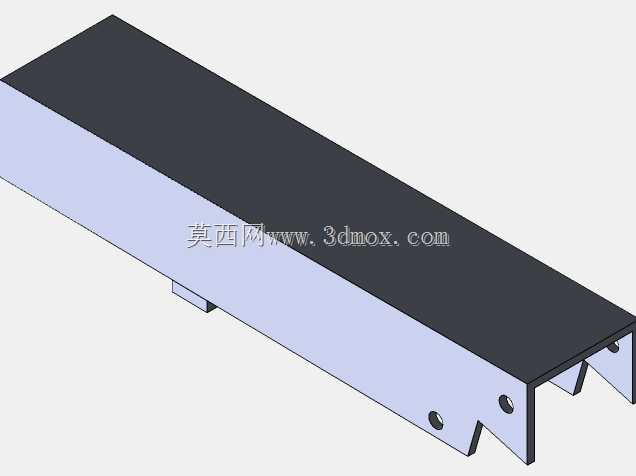

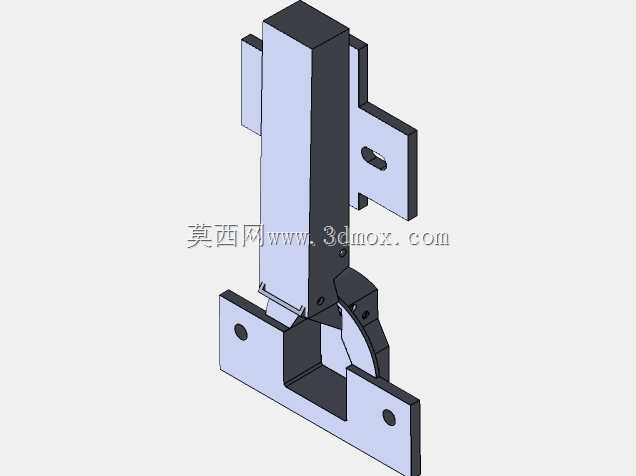

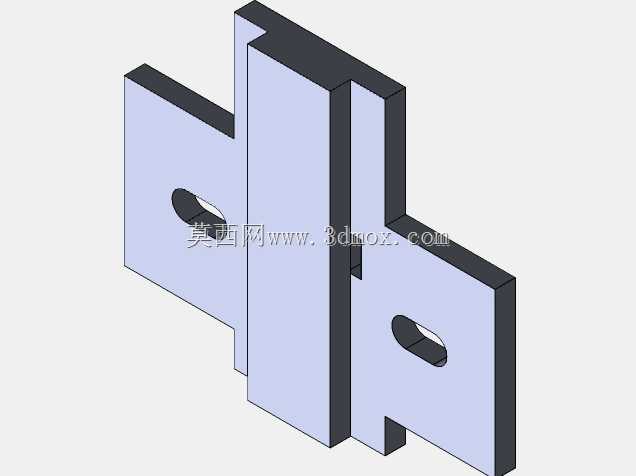

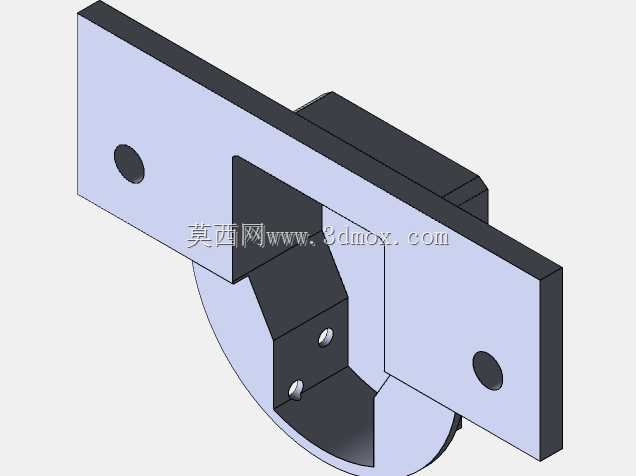

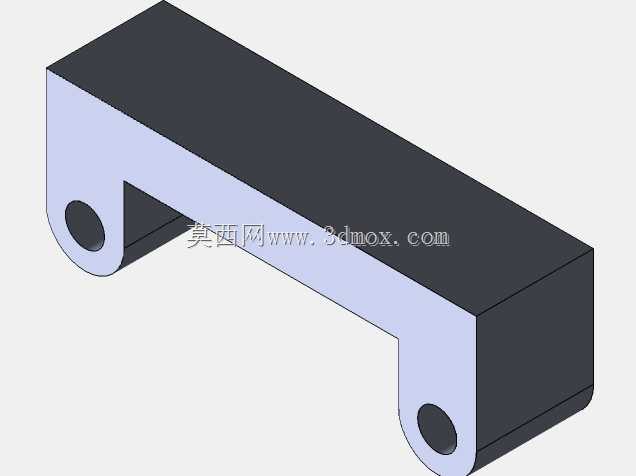

这类搭扣式快锁压紧结构，常被应用在需要频繁开合检修的工业设备舱门、防护盖板、工装夹具定位工位上，替代传统螺栓紧固方式，大幅缩短开合操作的辅助工时，在生产线旁的设备维护、工装换型场景中，能有效降低操作人员的动作复杂度，无需额外工具即可完成锁紧与解锁动作。从结构设计逻辑来看，该构件采用了杠杆增力的机械原理，通过中部铰接的扳动臂实现力的放大，锁紧状态下活动钩头与固定座的咬合面形成自锁角度，即便承受设备运行带来的持续振动，也不会出现意外松脱的情况，适配有一定冲击载荷的工业使用环境。结构分为固定基座与活动锁体两部分，固定基座上预留了两个对称的安装孔位，可通过螺栓直接固定在设备框架的安装面上，安装孔的间距经过标准化适配，能匹配多数工业机柜、防护装置的通用安装孔距，不需要对安装面做额外的二次加工即可完成装配。活动锁体的滑动配合面做了限位导向设计，扳动解锁臂时，钩头会沿预设轨迹抬升脱离咬合位，整个动作行程控制在合理范围内，不会出现锁体部件与周边结构干涉的情况，锁紧状态下锁体与基座的贴合面留有均匀的压紧间隙，可适配厚度在一定范围内的被压紧件，能补偿被压紧件表面的制造公差，避免因零件尺寸偏差导致锁止失效。设计时对各铰接点的转动间隙做了合理控制，既保证扳动过程无卡滞，又不会因间隙过大导致锁紧后出现旷量，长期反复使用后铰接位置的磨损量也控制在较低水平，能维持稳定的锁紧力。该结构的外形轮廓做了倒角处理，没有尖锐的突出棱角，避免操作人员操作时被剐蹭受伤，整体结构紧凑，安装后突出安装面的尺寸较小，不会占用过多的设备外部空间，适配安装空间受限的设备部位。在实际选型使用时，可根据被压紧件所需的压紧力大小，调整钩头的咬合深度，满足不同密封要求的舱门使用需求，比如带密封胶条的设备舱门，可通过调整咬合深度保证胶条的压缩量符合密封要求，实现防尘、防溅的防护效果。
