可3D打印外转子无刷电机结构设计

这款可3D打印的外转子无刷电机结构，核心面向DIY改造、小型动力装置改装、教学实验场景设计，适配旧打印设备拆解的25mm输出轴、旧3506规格无刷电机拆出的6x6mm磁钢，无需额外定制特殊规格配件，就能完成整机组装验证。从实际使用场景来看，这类结构既可以作为小型航模、桌面级小型传动装置的动力源，也能作为电机原理教学、绕线工艺练习的实操载体，帮助从业者快速理解无刷电机的磁路布局、绕组排布逻辑。

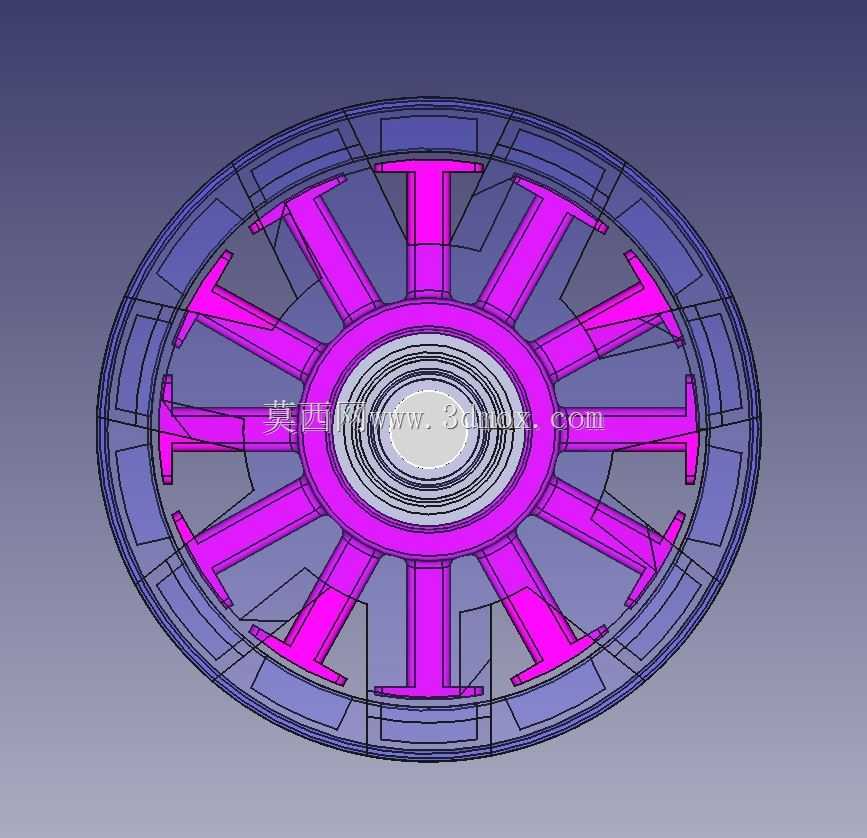

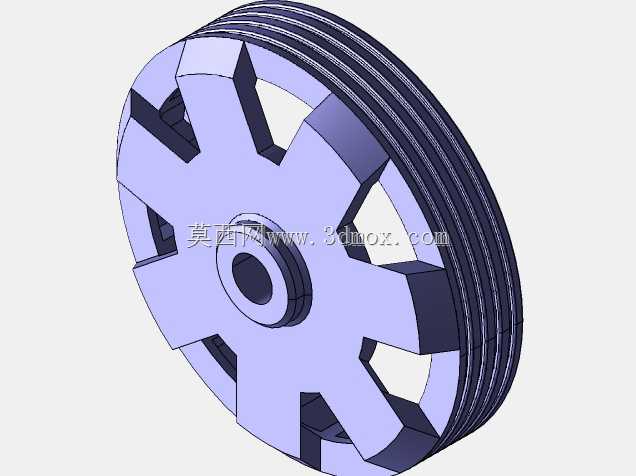

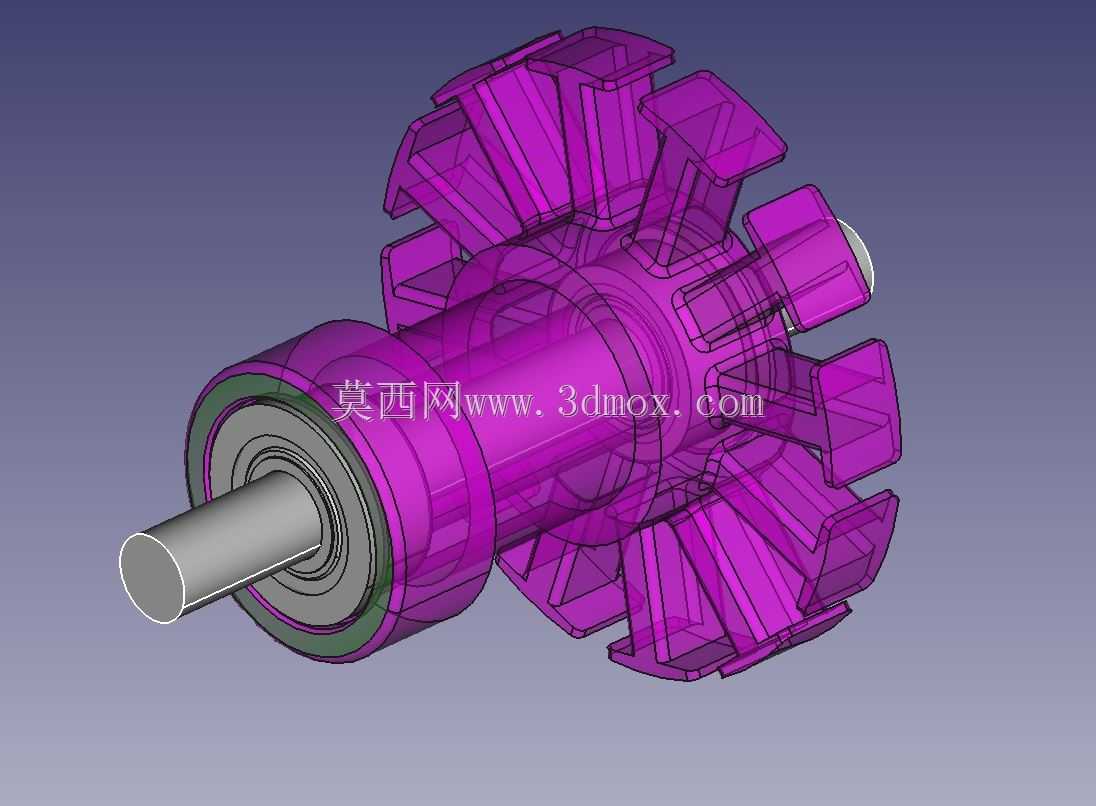

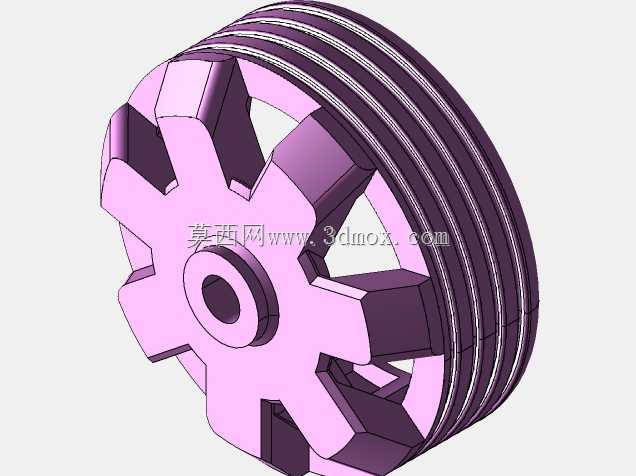

设计过程中优先考虑了3D打印工艺的成型特性，所有壳体、绕组支撑结构的壁厚均控制在FDM打印工艺的可靠成型区间，避免大跨度悬空结构，无需额外添加大量支撑就能完成打印，降低打印失败率与后处理工作量。外转子部分的磁钢安装槽采用过盈配合设计，槽位尺寸与6x6mm磁钢的公差带匹配，打印完成后仅需简单清理槽位飞边，就能将磁钢压入固定，无需额外涂胶也能保证转子高速旋转时磁钢不发生位移。轴系部分采用阶梯轴定位结构，中间的金属轴套与3D打印的转子基座采用轴孔过盈配合，保证转子与轴的同轴度，减少高速旋转时的动平衡偏差。

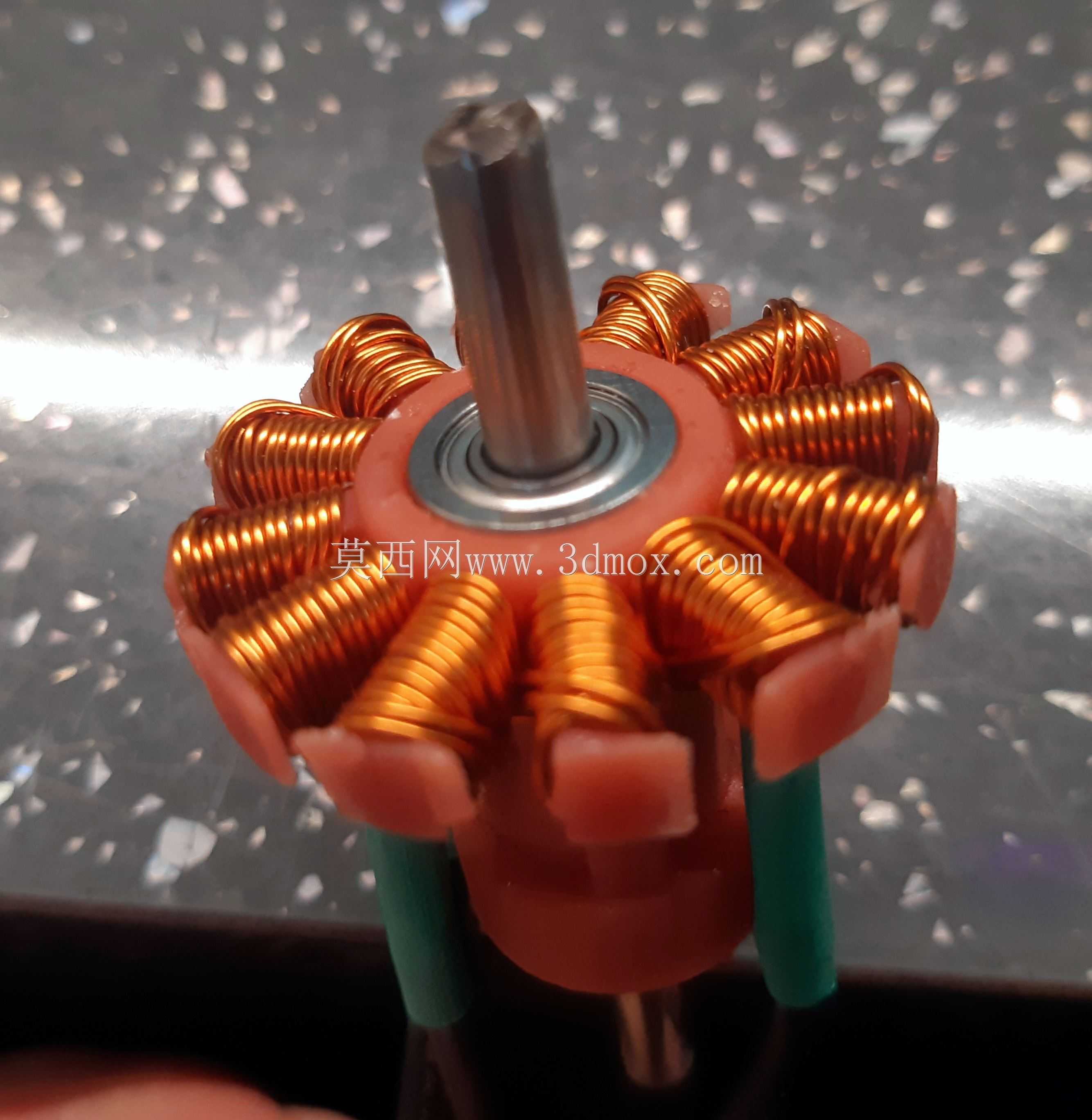

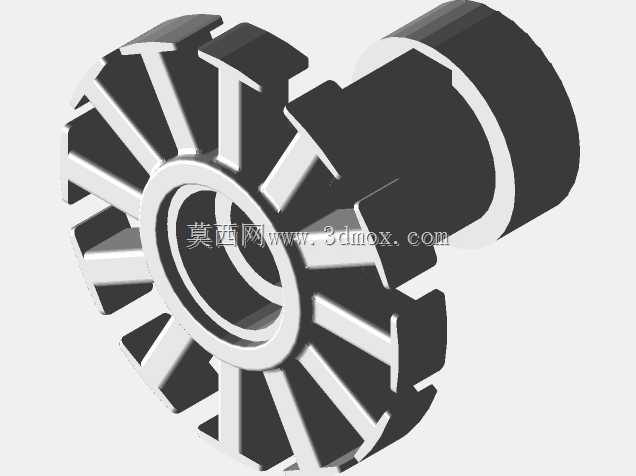

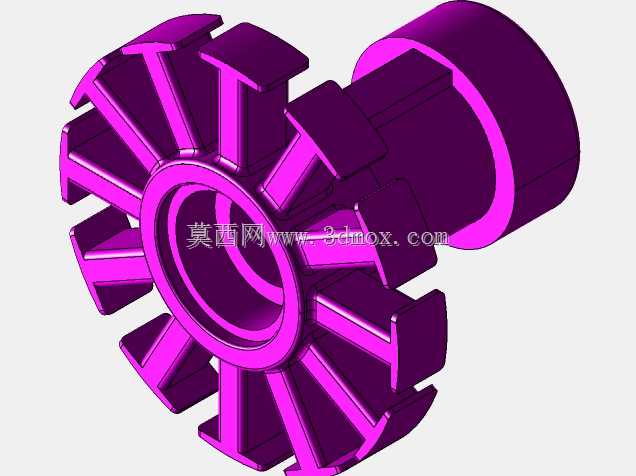

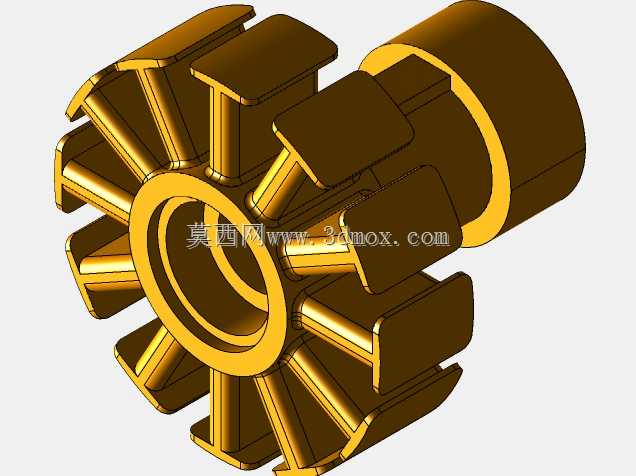

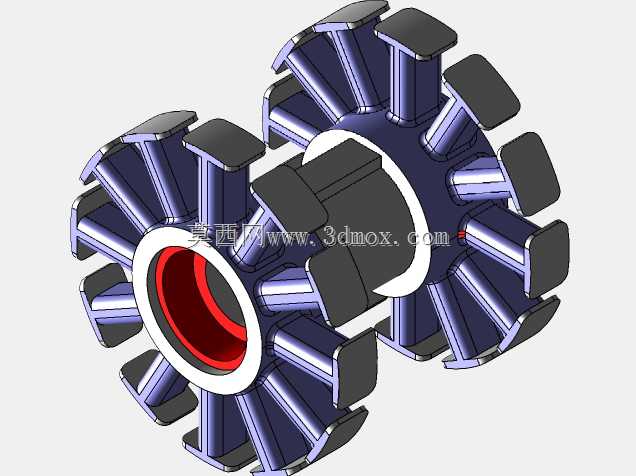

从安装边界来看，整机轴向总高度适配小型设备的紧凑安装空间，径向最大尺寸与常规35系列外转子电机通用，可直接替换同规格常规无刷电机的安装位，无需改动原有设备的安装支架结构。绕组排布部分预留了充足的绕线空间，支持不同匝数的漆包线绕制，使用者可以根据需要的KV值调整绕线匝数与接线方式，验证不同绕线方案下的电机输出特性。定子部分的支撑结构做了镂空减重设计，在保证结构强度的前提下减少打印材料消耗，同时预留了绕组散热的气流通道，长时间运行时能通过转子旋转带动的气流带走绕组产生的热量，避免过热导致的效率下降。

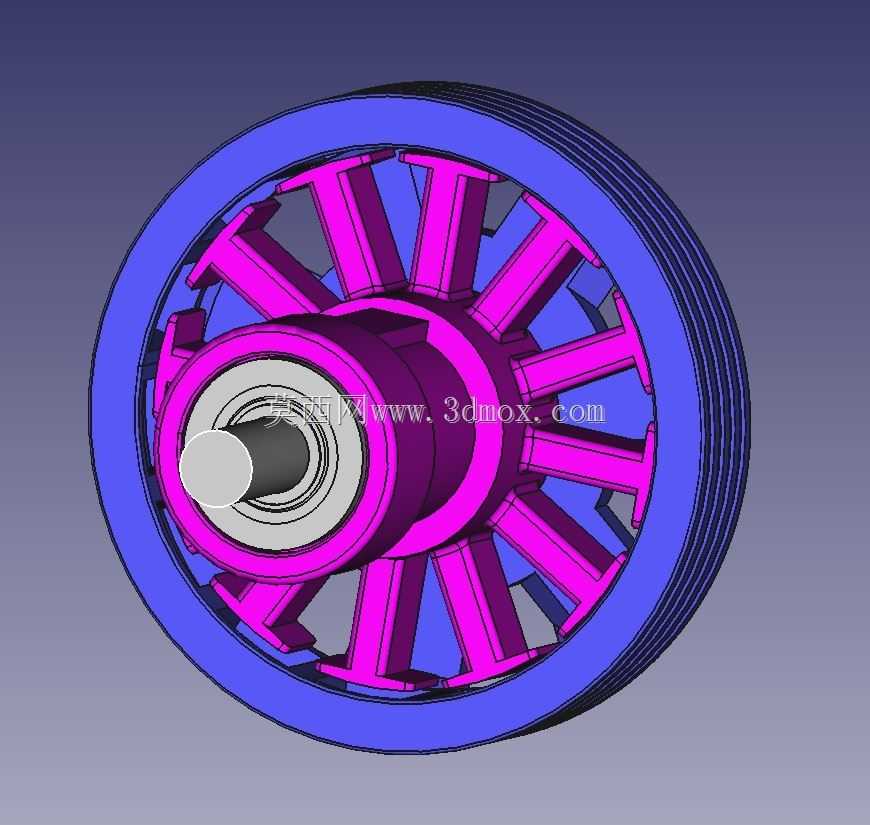

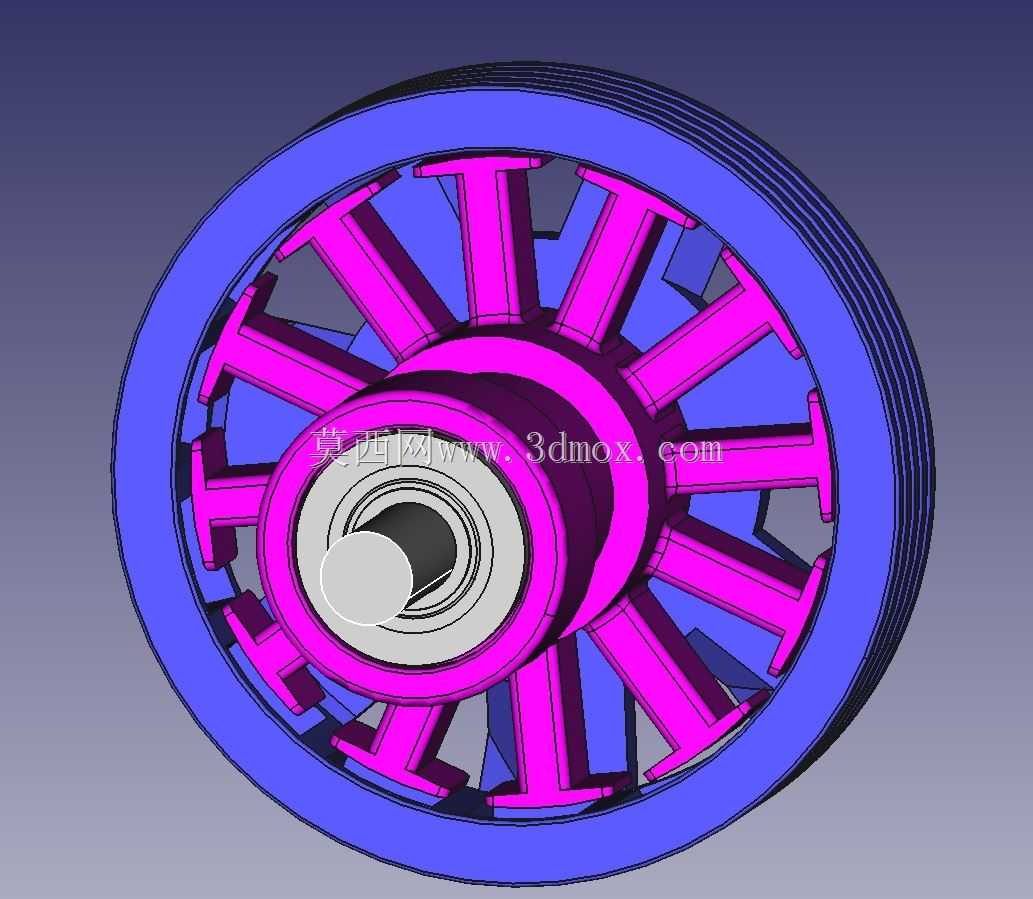

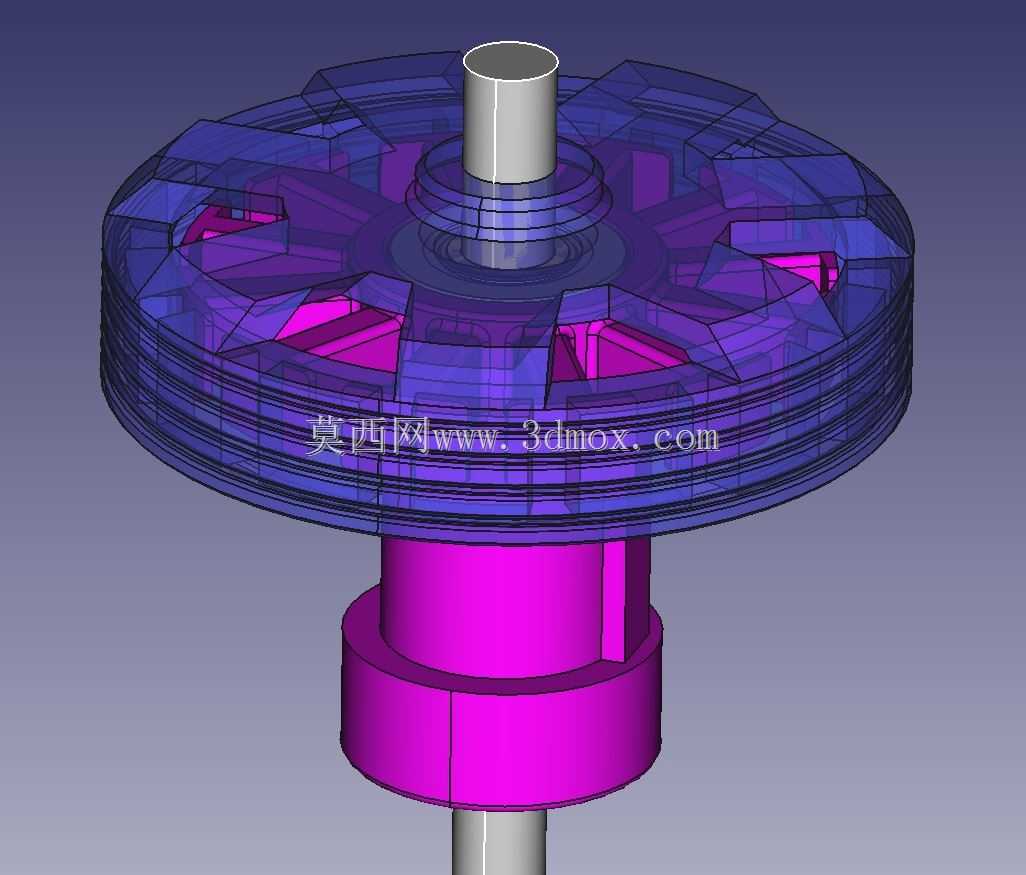

实际装配验证时，转子与定子之间的气隙控制在均匀的0.3mm区间，既避免气隙过大导致的磁通量损耗，也防止3D打印件的成型公差导致转子转动时与定子发生剐蹭。端盖部分设计了简易的卡扣结构，打印完成后可直接扣合在定子基座上，无需额外螺丝固定，方便反复拆解调整绕组、更换磁钢，非常适合需要反复测试不同布线方案的学习场景。
