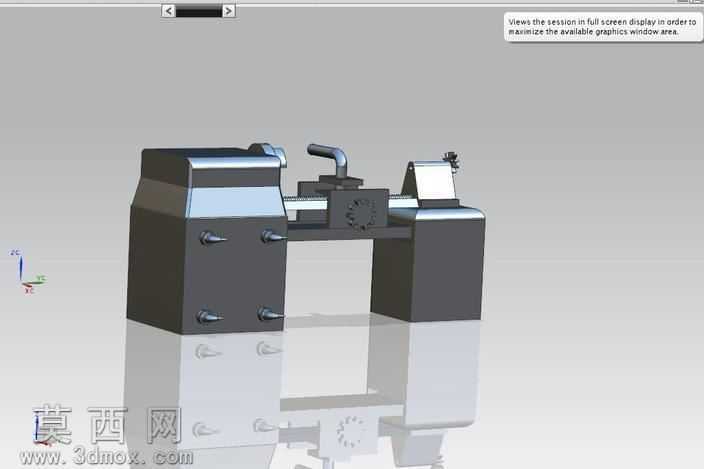

简易卧式车床结构三维建模设计

本作品为一款简易卧式车床的三维建模成果，建模过程依托主流三维设计软件完成，整体遵循卧式车床的经典布局逻辑，完整还原了普通车床的核心功能结构。建模阶段首先梳理车床的整体装配关系，从床身基础部件开始搭建，床身部分采用一体化实体建模，通过拉伸、切除等基础特征命令构建出床身的支撑基座结构，对床身的导轨安装面、主轴箱安装位、尾座滑移轨道等关键装配位置做了精准的尺寸约束，保证各部件装配时的同轴度与平行度符合实际机械设计要求。主轴箱部分建模时还原了其箱体式结构，外部的操作手柄、锁紧旋钮等细节特征均通过扫描、倒角等命令细化，箱体表面做了哑光金属材质的渲染处理，还原铸铁箱体的真实质感；主轴的装夹端结构也做了简化还原，能够直观体现工件装夹的位置逻辑。刀架部分采用模块化建模思路，分别构建了刀架底座、滑移拖板、刀位安装座、操作手柄等子部件，各部件之间保留了合理的装配间隙，可直观展示刀架横向、纵向进给的运动逻辑，拖板的导轨配合面做了贴合度处理，还原真实机床的滑移配合关系。尾座部分建模还原了其可滑移的基座结构、顶针伸缩机构以及锁紧手柄，顶针部分采用亮面金属材质渲染，与尾座本体的铸铁材质形成明显区分，清晰展示尾座的辅助支撑功能。整体渲染阶段采用工作室环境光效，添加了柔和的地面反射效果，既能够清晰呈现各部件的结构轮廓，也通过材质区分强化了不同部件的功能属性。设计思路上以结构展示为核心，省略了复杂的内部传动齿轮、电控线路等非外观核心结构，在保证模型轻量化的同时，完整呈现普通卧式车床的整体布局与核心功能部件的位置关系，能够让观者快速理解卧式车床的基础构造，可作为机械认知教学、简易结构演示的三维素材使用，模型各部件均做了独立的分组处理，可支持后续的结构拆解、运动仿真等拓展操作。
