壁挂式多功能综合训练肋木架结构设计

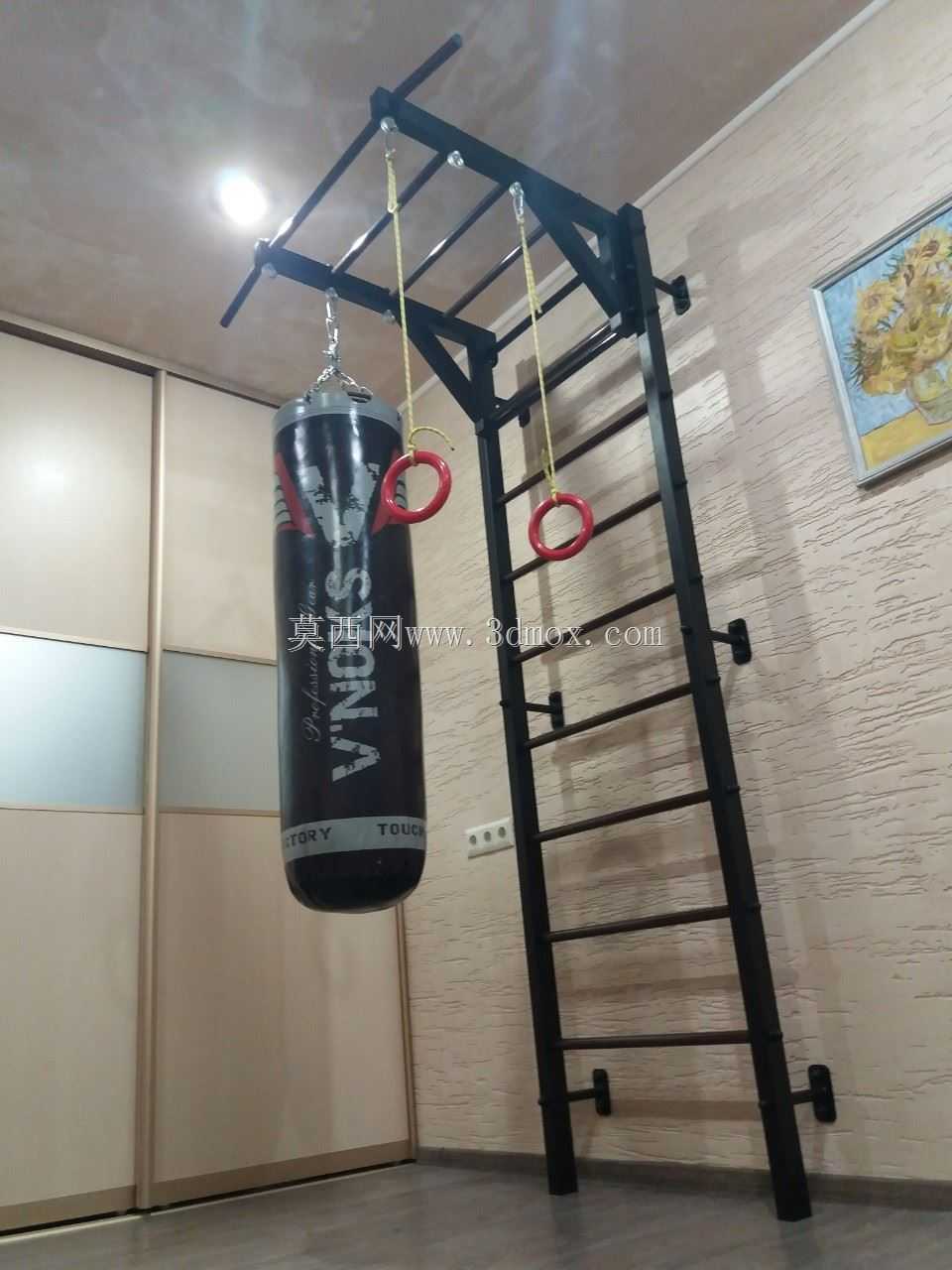

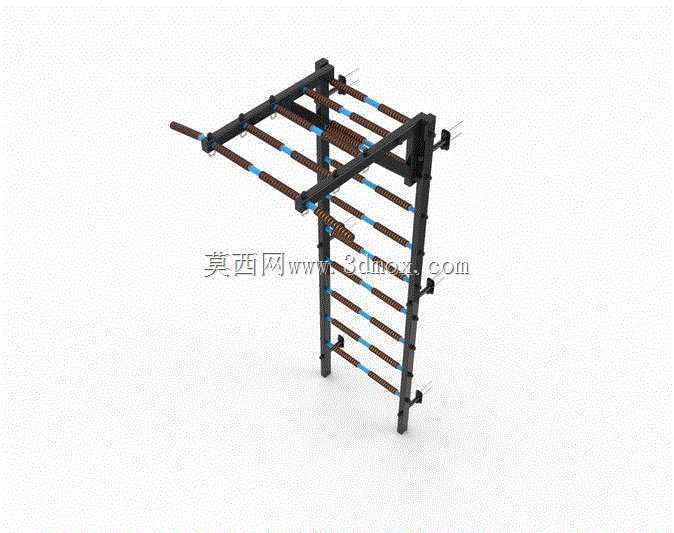

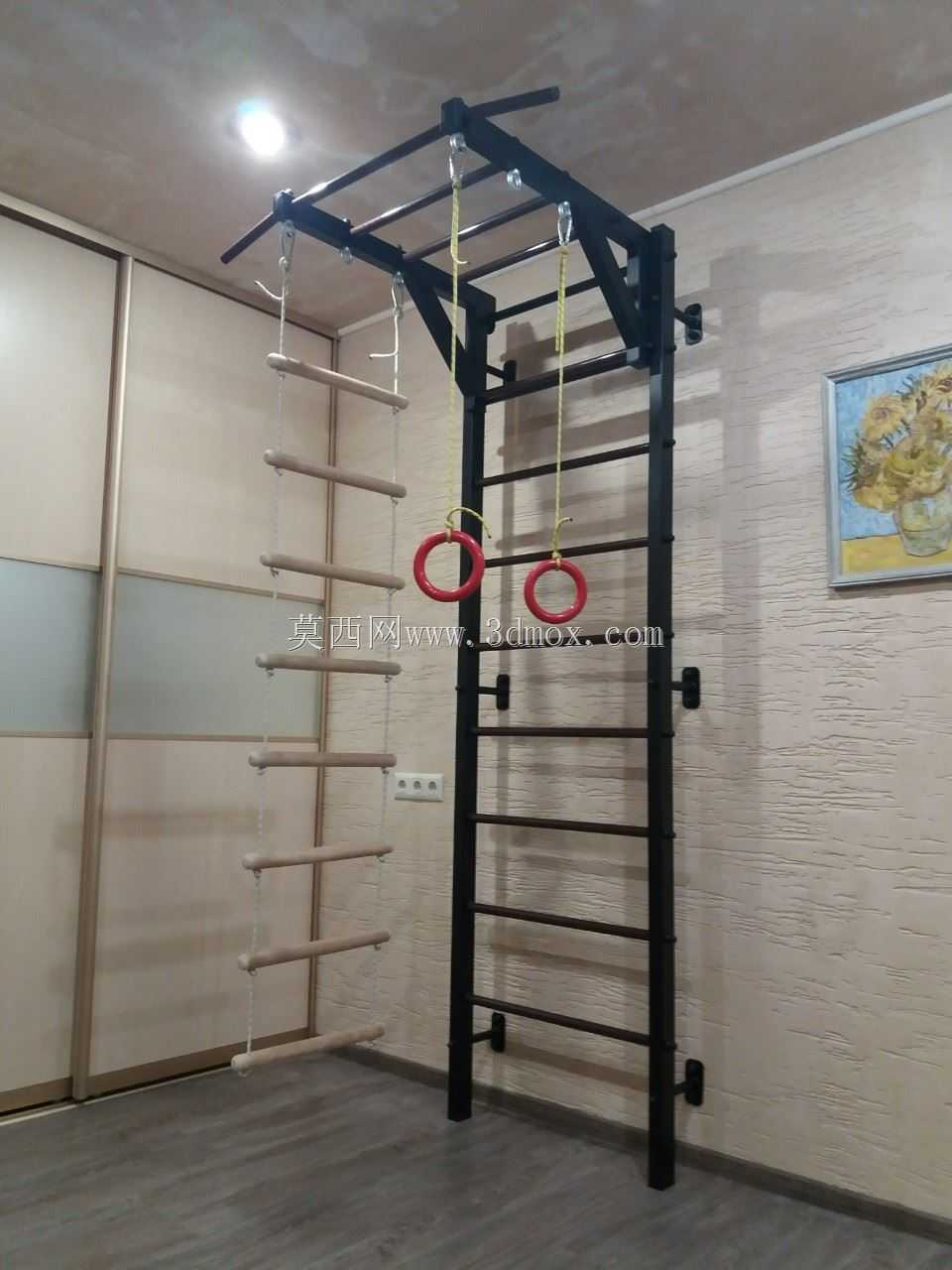

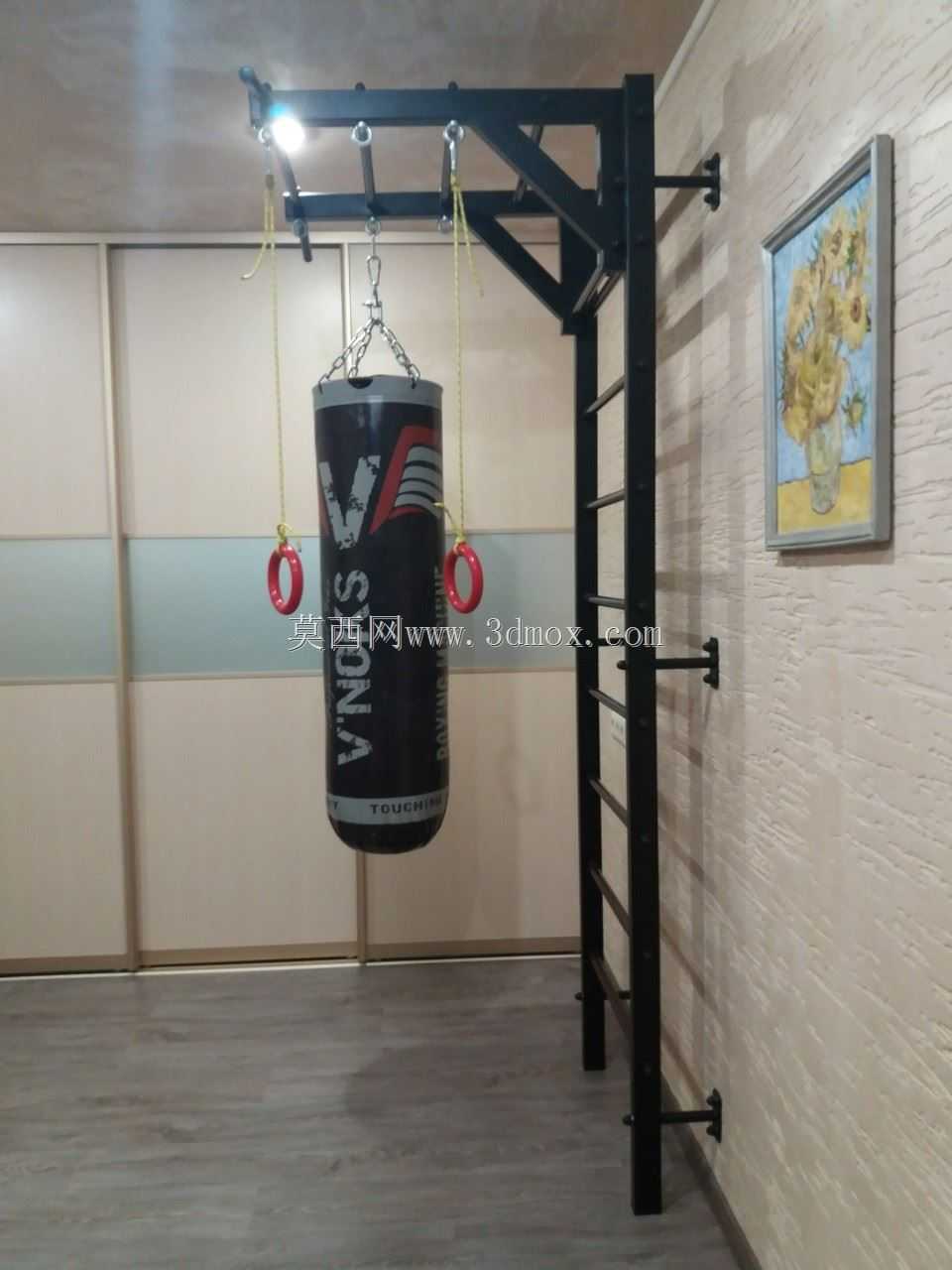

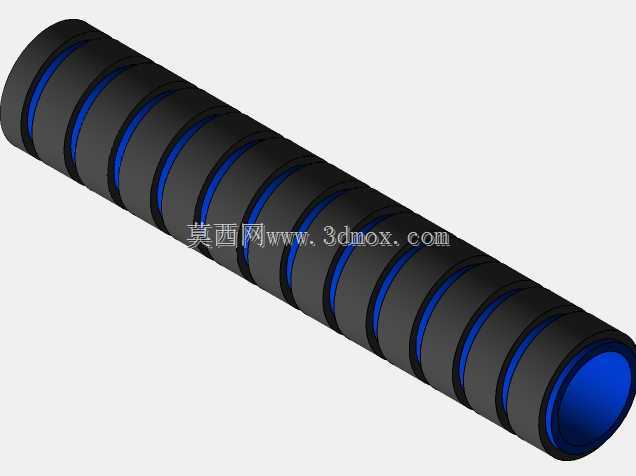

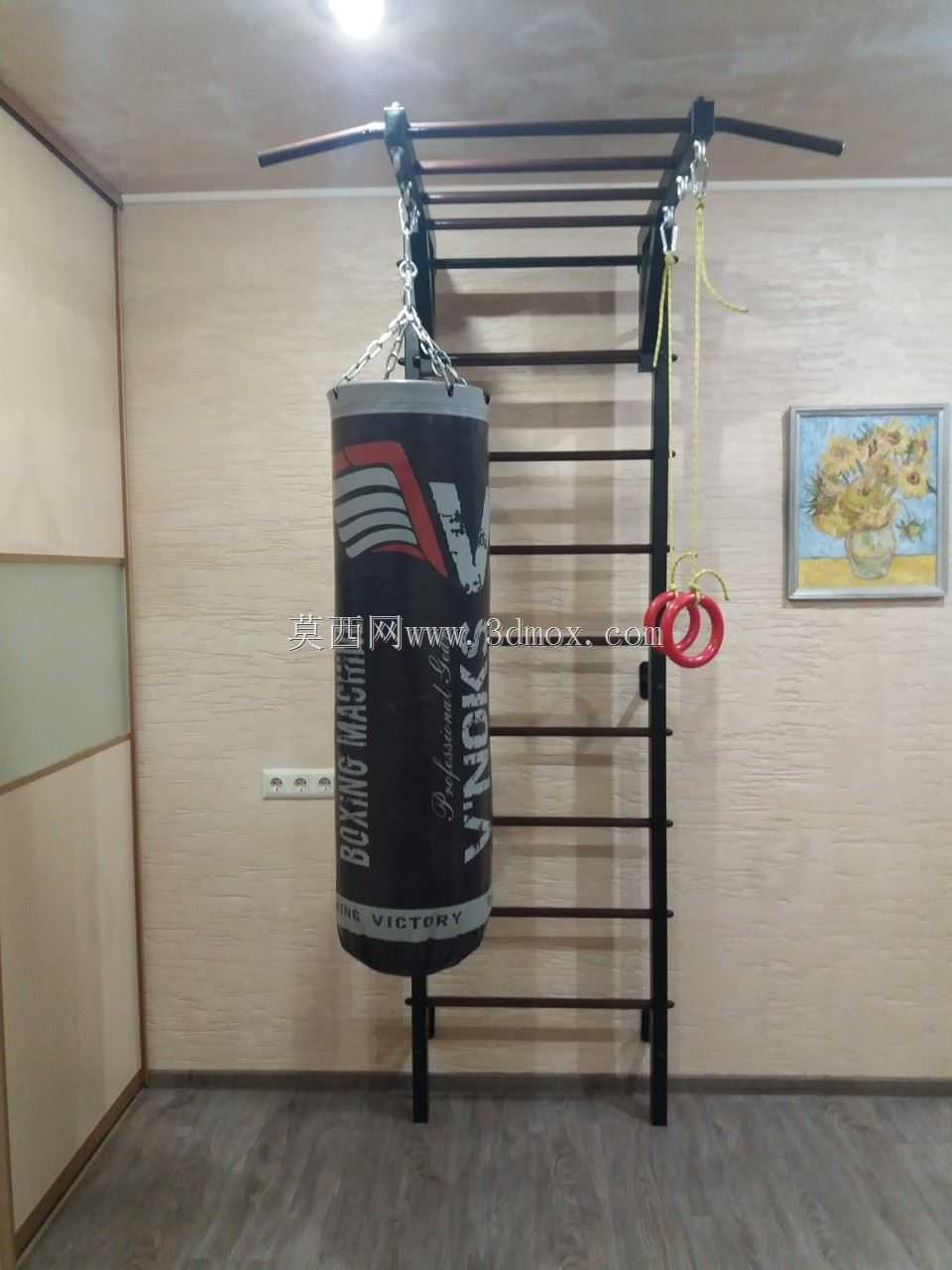

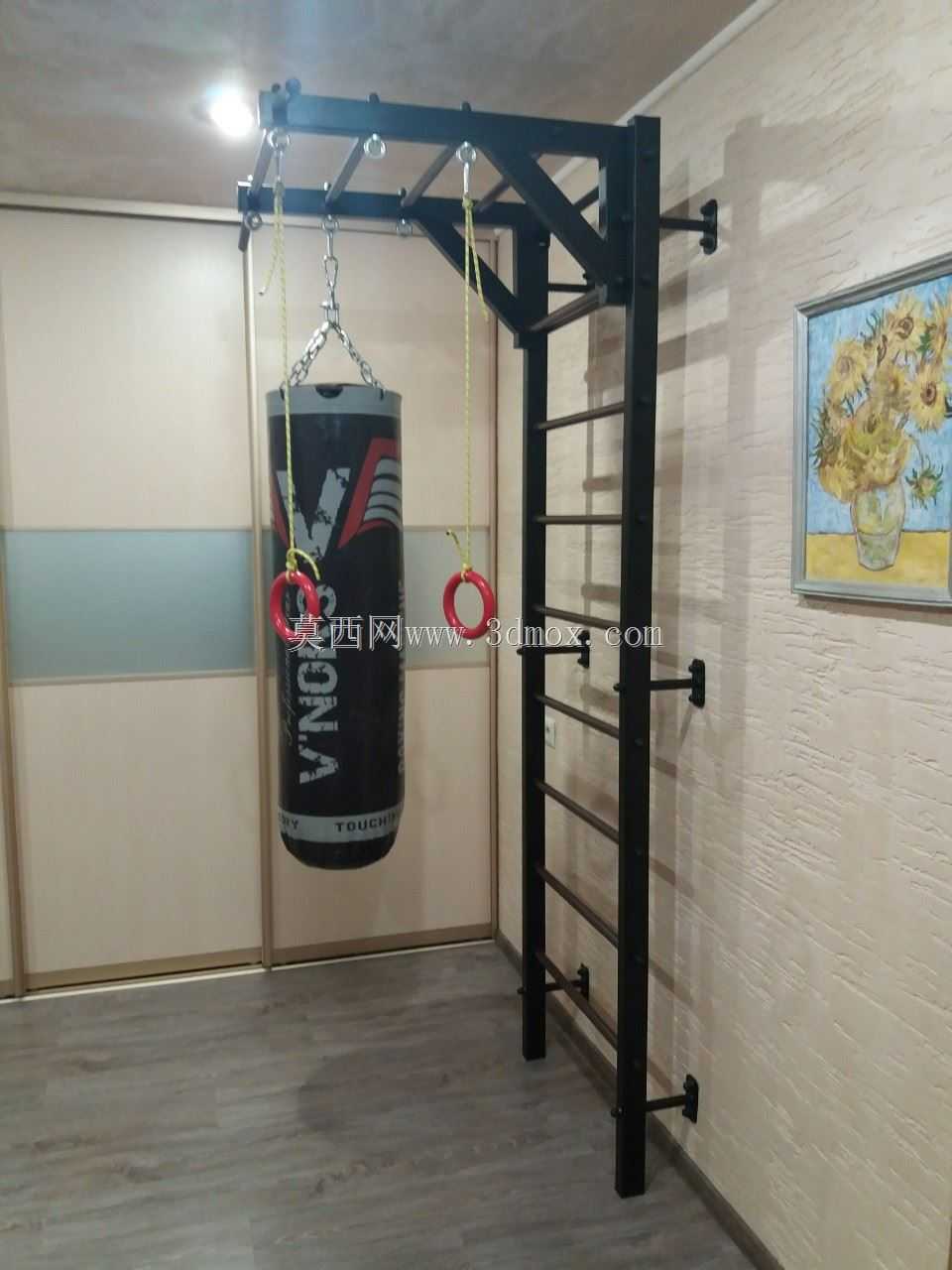

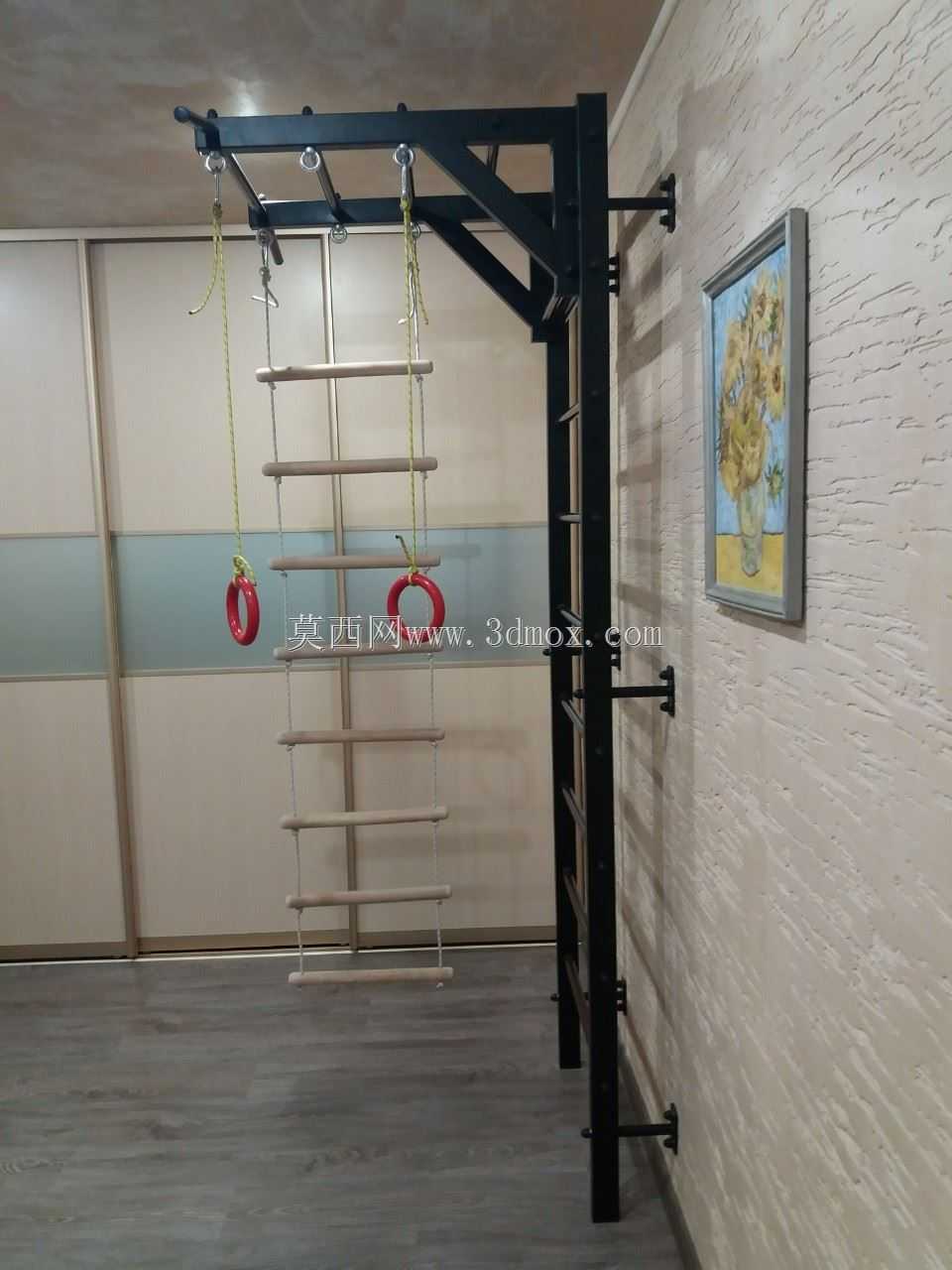

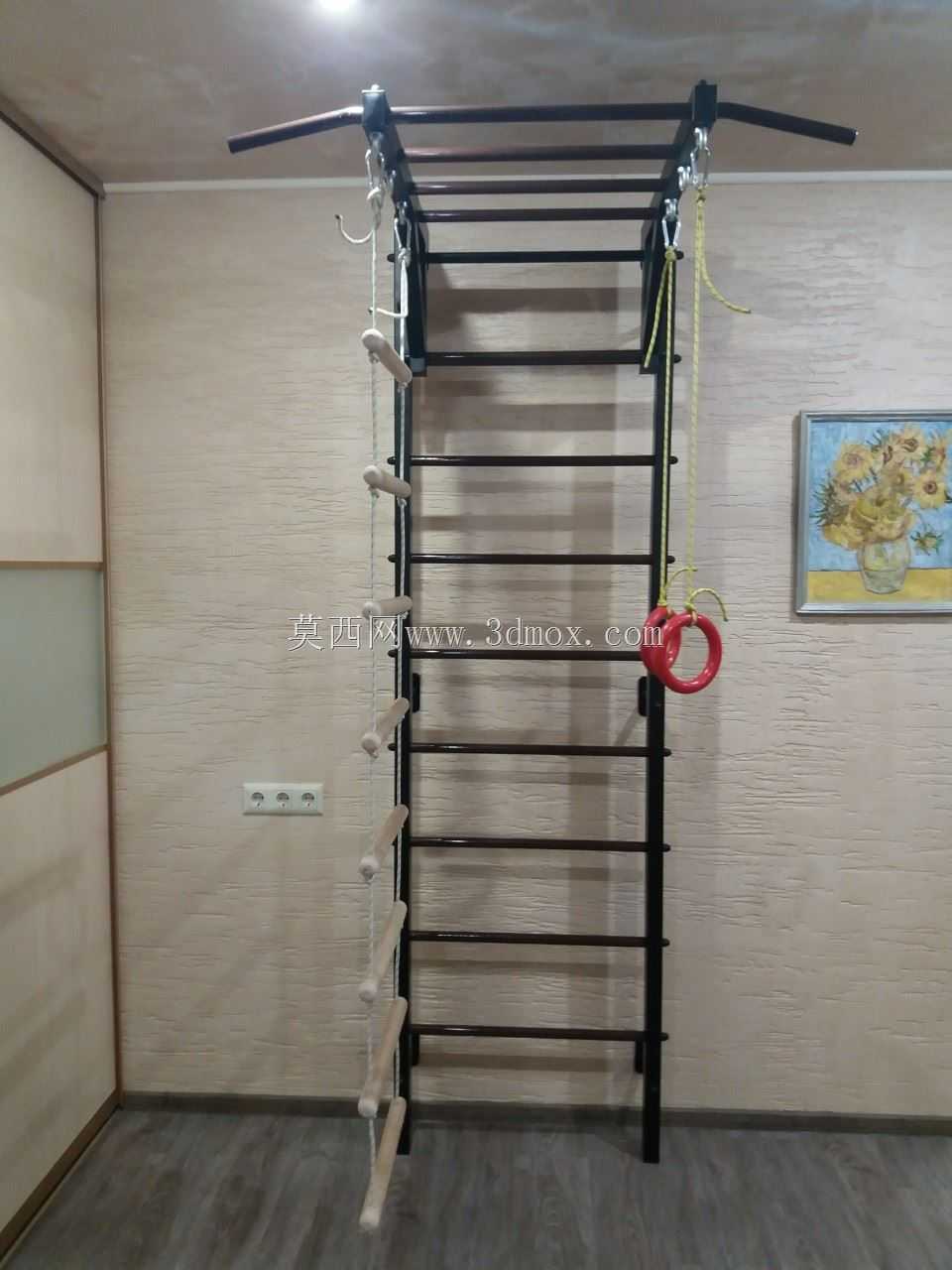

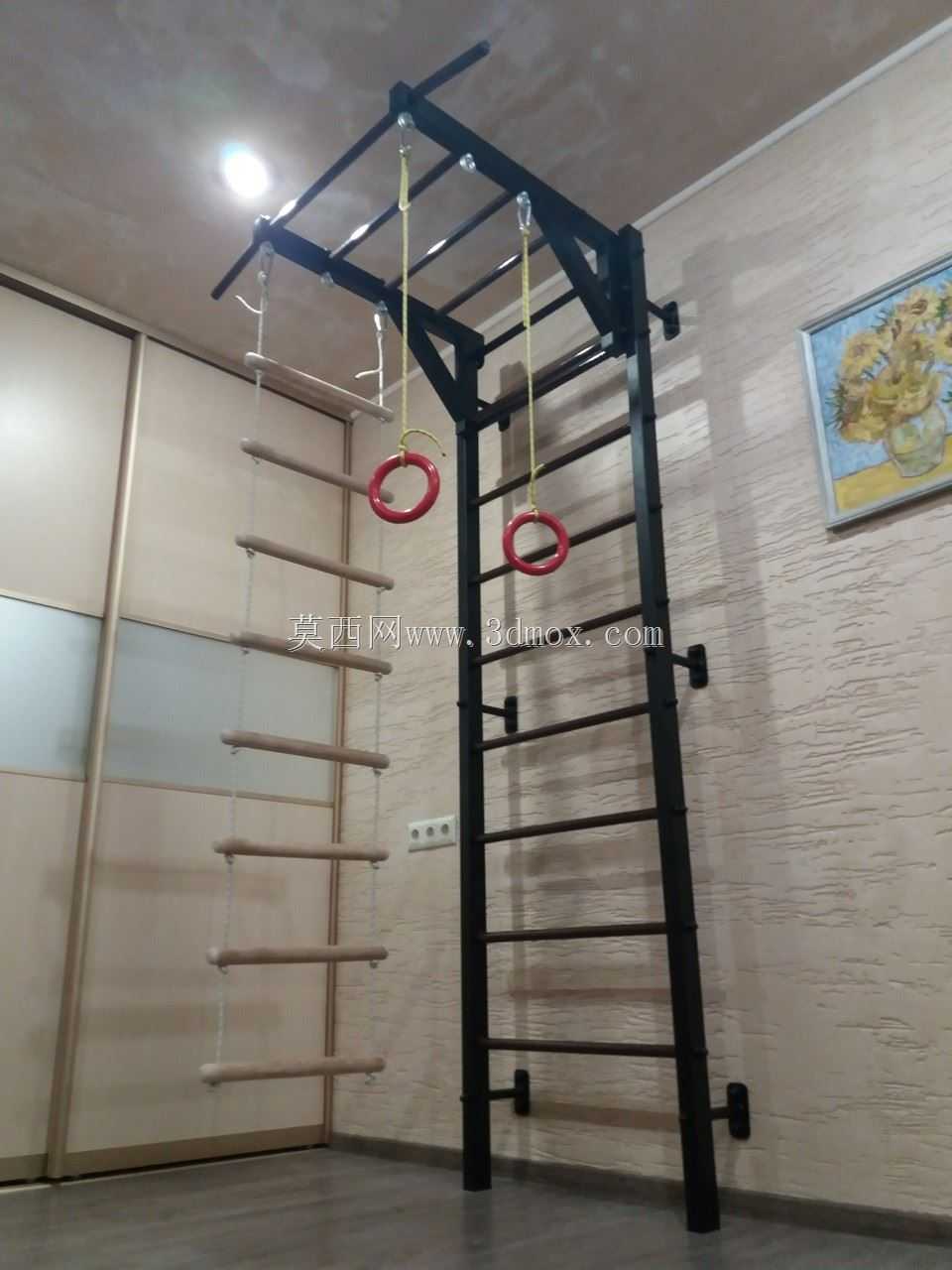

这款壁挂式综合训练肋木架，主要面向家庭健身空间、小型健身工作室、校园体能训练区以及社区康复站点这类场地受限的使用场景，区别于传统落地式肋木需要预留地面固定空间、占用整块活动区域的弊端，采用墙体壁挂安装形式，能充分利用垂直墙面空间，释放地面活动区域，适配层高2.2米以上的实体承重墙安装场景。从结构设计逻辑来看，主体框架采用矩形截面型钢作为主立柱与横向支撑梁，主立柱沿垂直方向等距排布横向踏杆，踏杆表面做防滑滚花处理，既满足攀爬训练时的脚部摩擦力需求，也可作为拉伸训练时的肢体支撑点位。主框架侧方延伸出多组外置训练杆，分别对应引体向上、上肢悬挂、弹力带抗阻训练等不同动作的握持需求，训练杆外部包裹防滑耐磨的柔性覆层，避免长期握持产生的硌手问题，同时降低金属构件直接接触肢体造成的磕碰风险。安装边界方面，整体框架的横向安装宽度控制在1.2米范围内，垂直方向总高度为2.1米，框架突出墙面的厚度不超过0.4米，安装时需在主立柱上下端设置膨胀螺栓固定点位，固定点位需穿透墙面装饰层直达实体承重结构，单组固定点的抗拔承载力需满足不小于10kN的设计要求，避免大载荷训练时出现框架松动脱落的风险。功能设计上，除了传统肋木的攀爬、压腿、躯干拉伸功能外，侧置的横向训练杆可适配不同握距的引体训练，杆体预留的挂点可搭配悬挂训练带、吊环、弹力带等配件，拓展出核心力量训练、关节活动度训练、术后肢体康复训练等多种使用场景。结构校核阶段，针对踏杆、侧置训练杆做了集中载荷校核，单根踏杆可承受不小于1.5kN的垂直静载荷，侧置训练杆可承受不小于2kN的悬挂载荷，框架整体在额定载荷下的最大形变量不超过1/1000，满足日常高频使用的结构强度要求。细节设计上，所有金属构件的连接位置都做了圆弧过渡处理，不存在尖锐外凸的棱角，所有螺栓连接点位都配置了防松垫圈与装饰盖帽，既避免长期使用出现连接件松动，也防止外露螺栓刮擦训练者衣物或皮肤。
