MJ5航空锚螺母三维结构设计模型

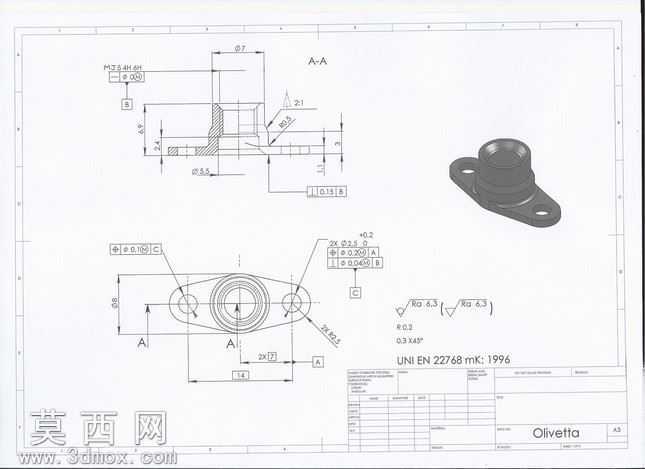

本模型为符合UNI EN 2750:1989标准的MJ5螺纹配套航空锚螺母，建模过程严格遵循欧洲联盟第一二角表示法的工程制图规范，以布里斯托尔A3纸表格式、5:1的放大比例完成全尺寸还原，公差标注完全匹配UNI EN 22768-mK:1996的通用公差要求。建模阶段首先以二维工程图的视图标注为基准，在三维软件中绘制主视图、A-A剖视图、俯视图的基准草图，精准定位菱形安装法兰的两个安装孔中心距、法兰轮廓尺寸，以及中部螺纹腔体的各段轴向尺寸、径向直径参数，对带60°牙型角的MJ5内螺纹特征，采用螺旋扫描切除的方式完成建模，严格控制螺纹小径、中径、大径的尺寸公差，保证螺纹配合的精度符合航空级紧固件的使用要求。针对法兰与螺母主体过渡位置的圆角、腔体内部的台阶倒角、安装孔的沉头结构，均按照图纸标注的粗糙度要求做对应特征处理，模型完成后通过干涉检查验证各结构无重叠、无错面，将实体模型转换为可用于3D打印的STL格式时，设置合理的三角面精度，保证曲面过渡平滑无破面。材质配置上选用航空常用的高强度铝合金材质参数，调整金属粗糙度、反光度参数完成基础渲染，清晰呈现零件的金属质感与结构轮廓。设计过程中重点考量航空场景下的轻量化与连接可靠性需求，菱形法兰的双耳安装结构可实现螺母在安装基体上的锚定防转，避免螺纹拧紧过程中螺母跟转，腔体内部的台阶结构可适配对应规格的螺栓限位，保证连接副的装配精度，所有尺寸标注与形位公差均严格对标航空标准，可直接用于航空装配场景的紧固件选型验证、装配模拟以及教学演示使用。
