下坡山地车E-13链条导向防护结构

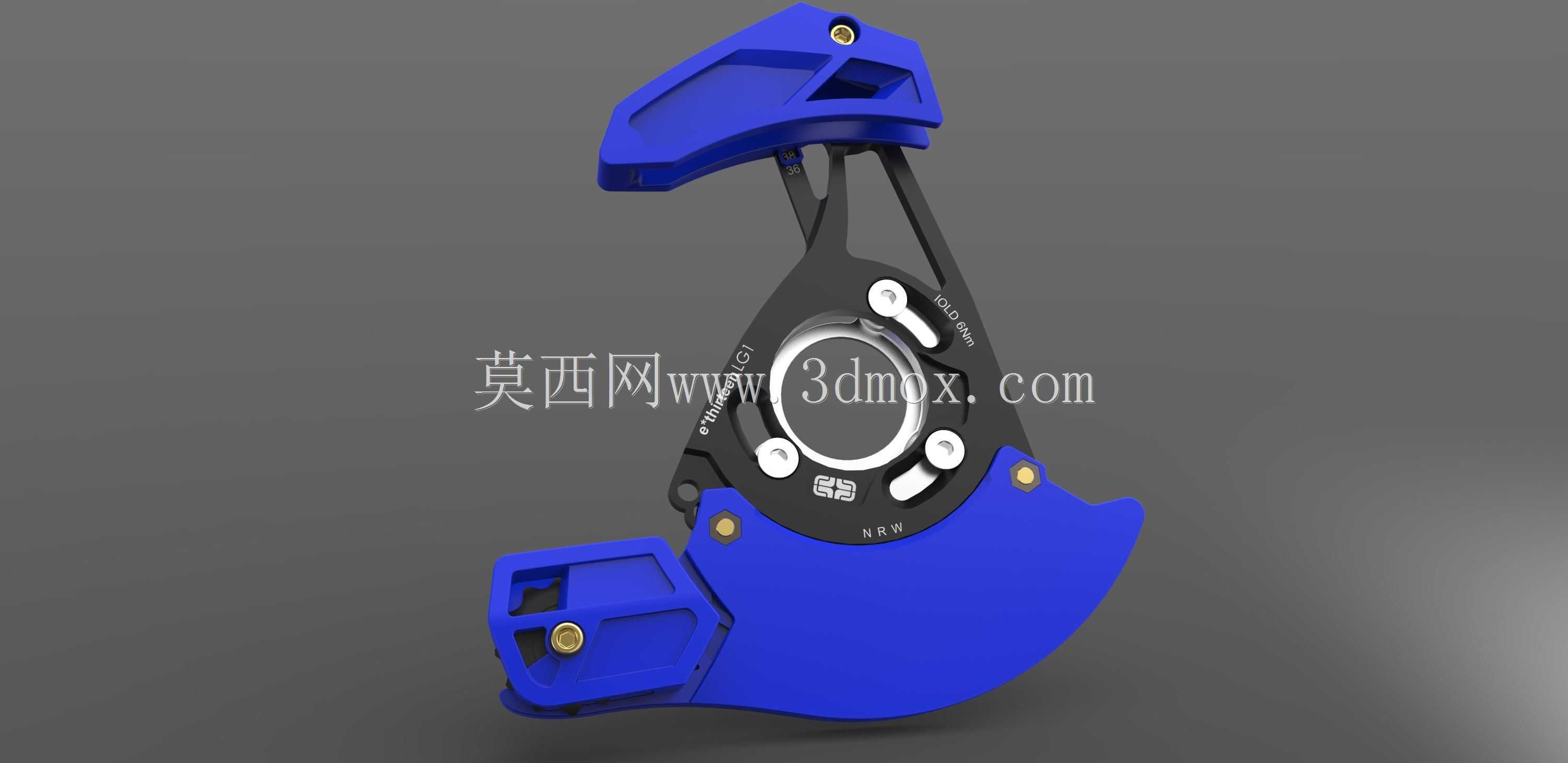

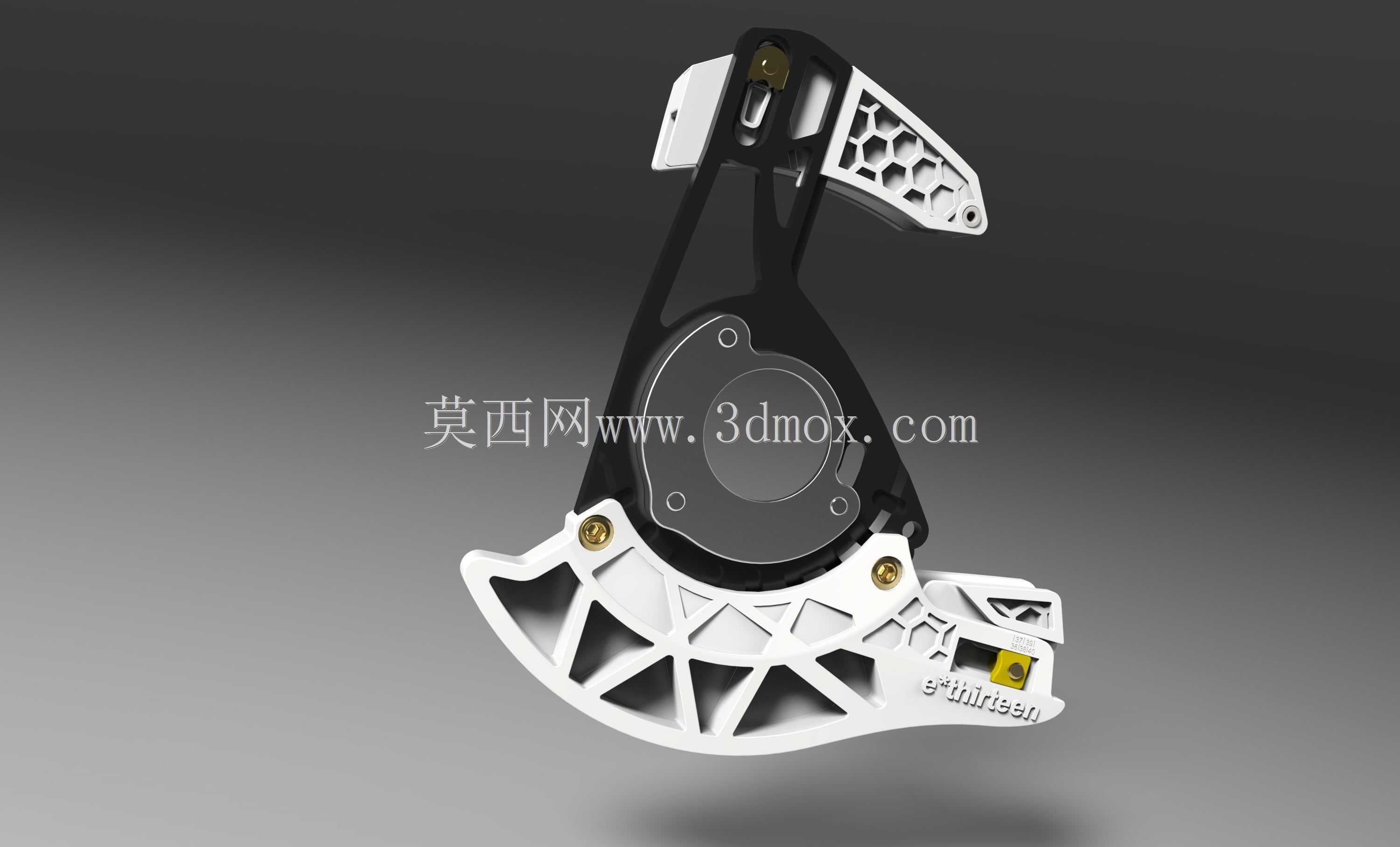

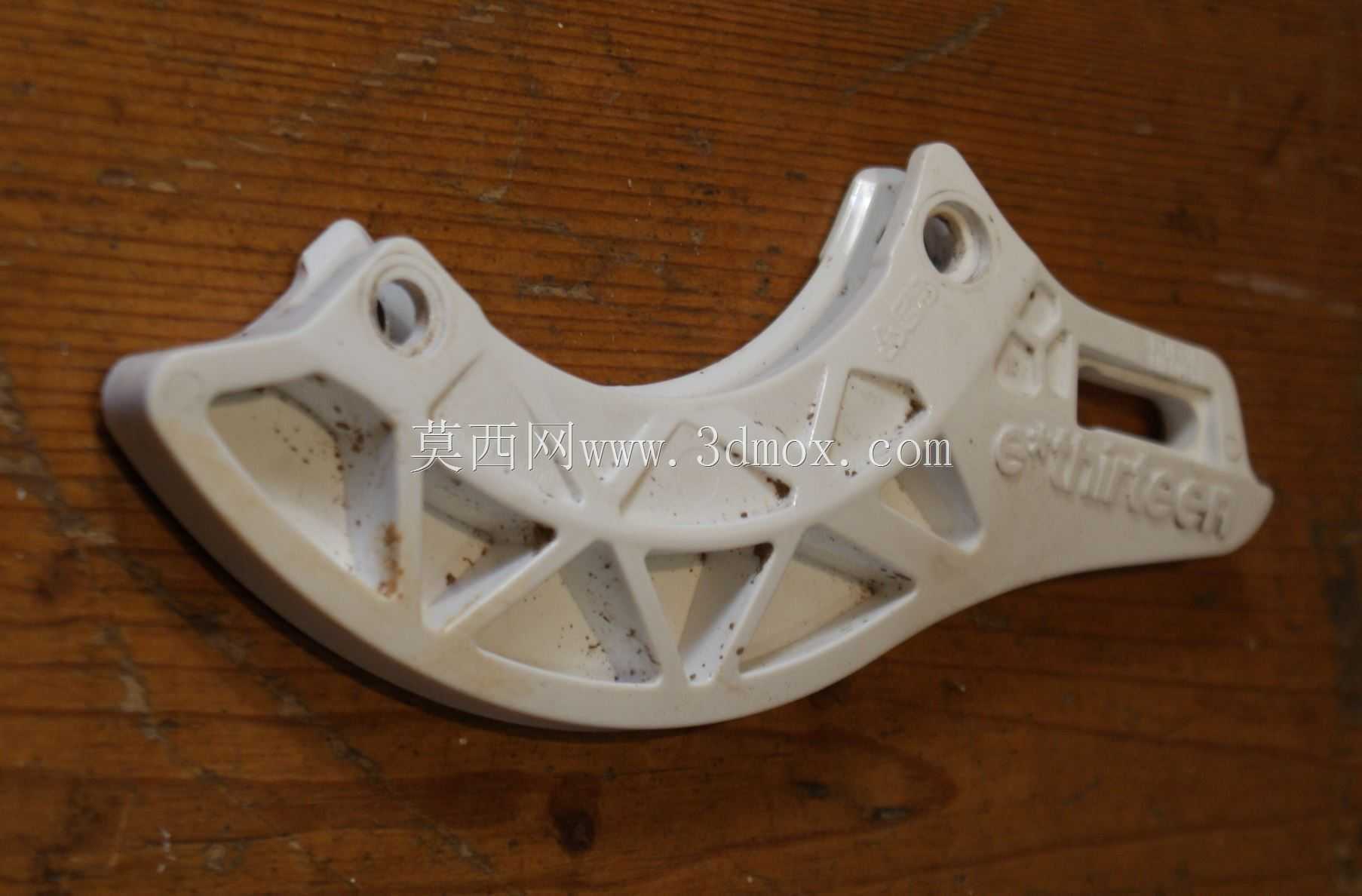

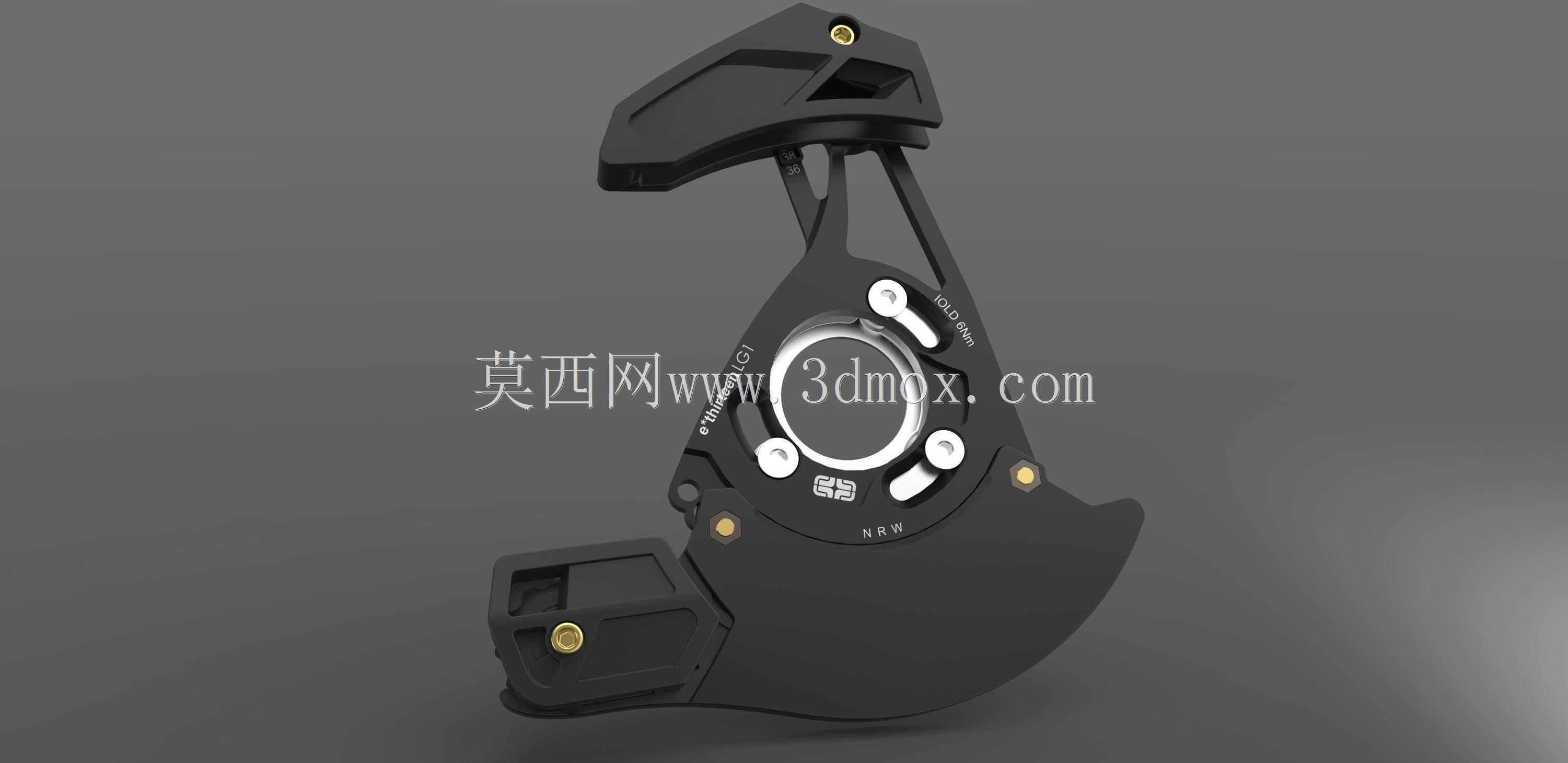

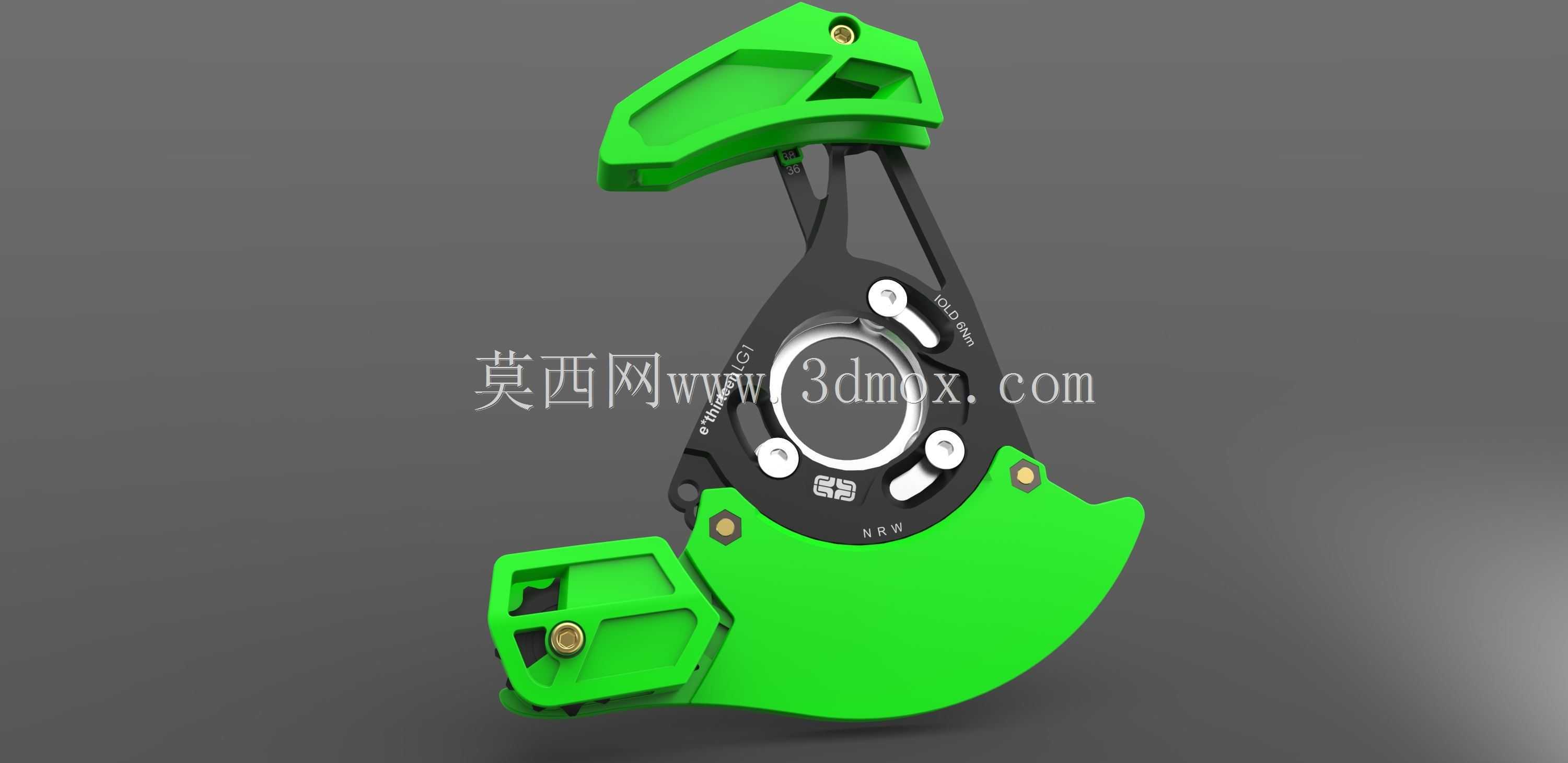

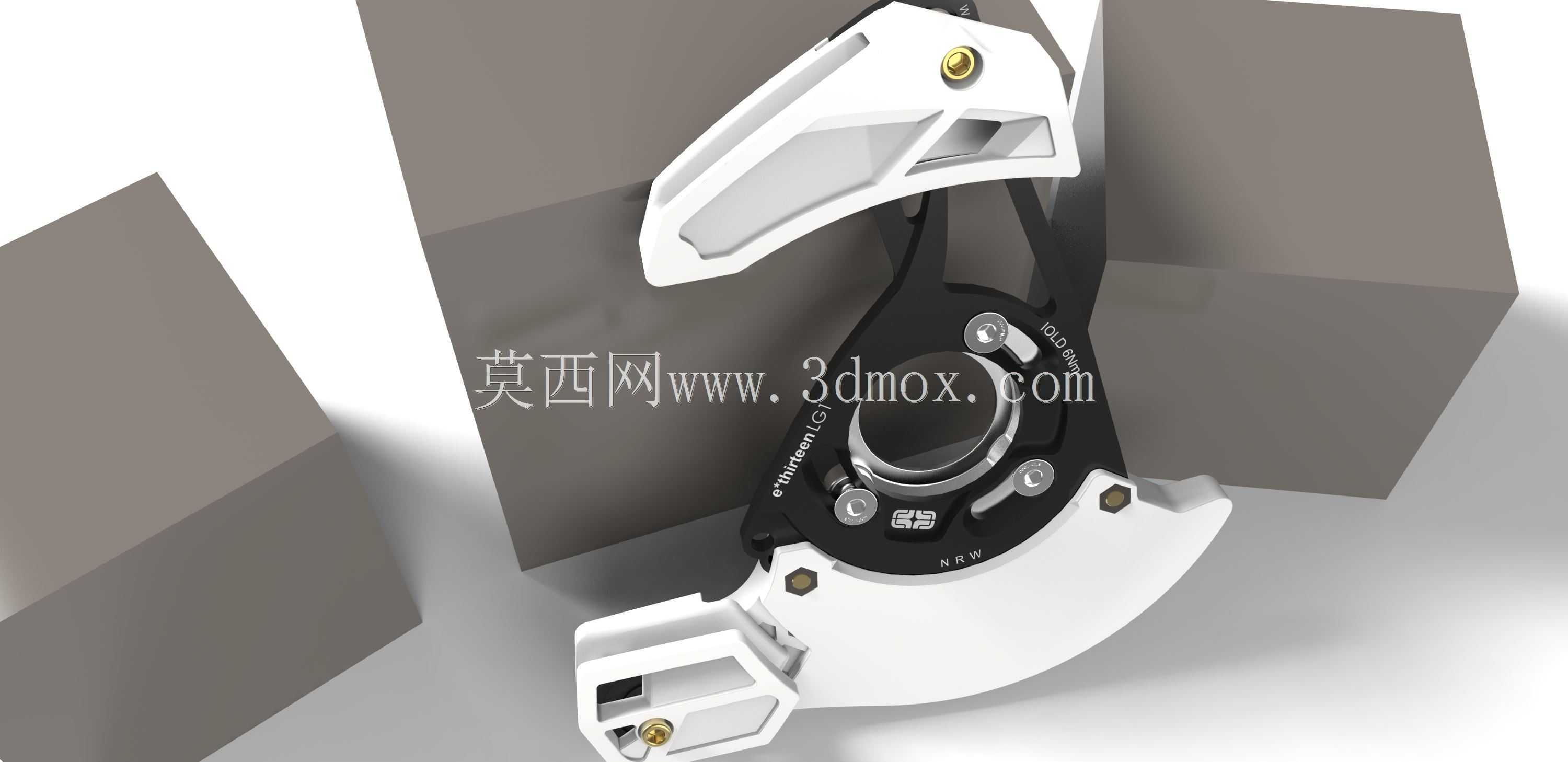

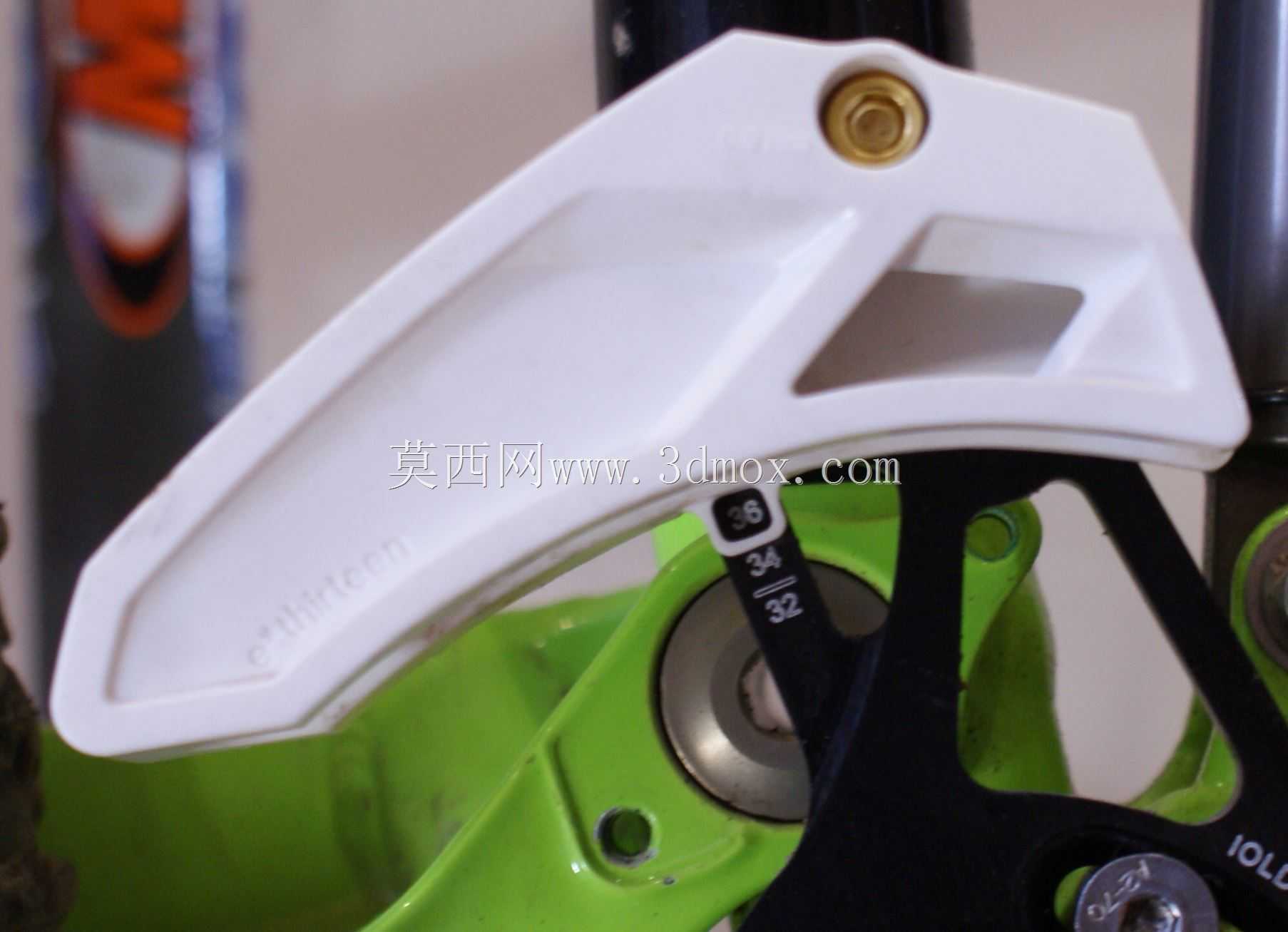

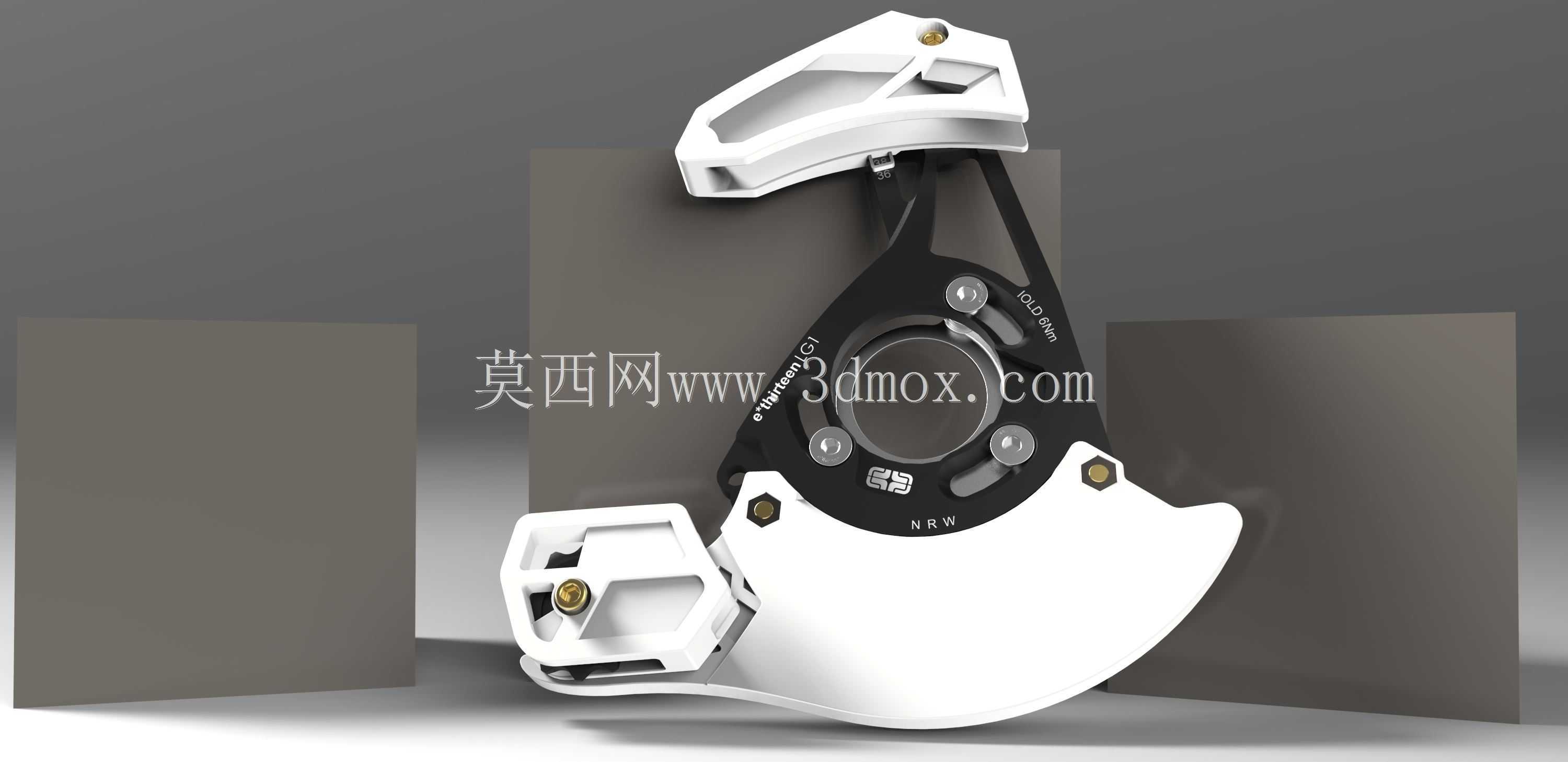

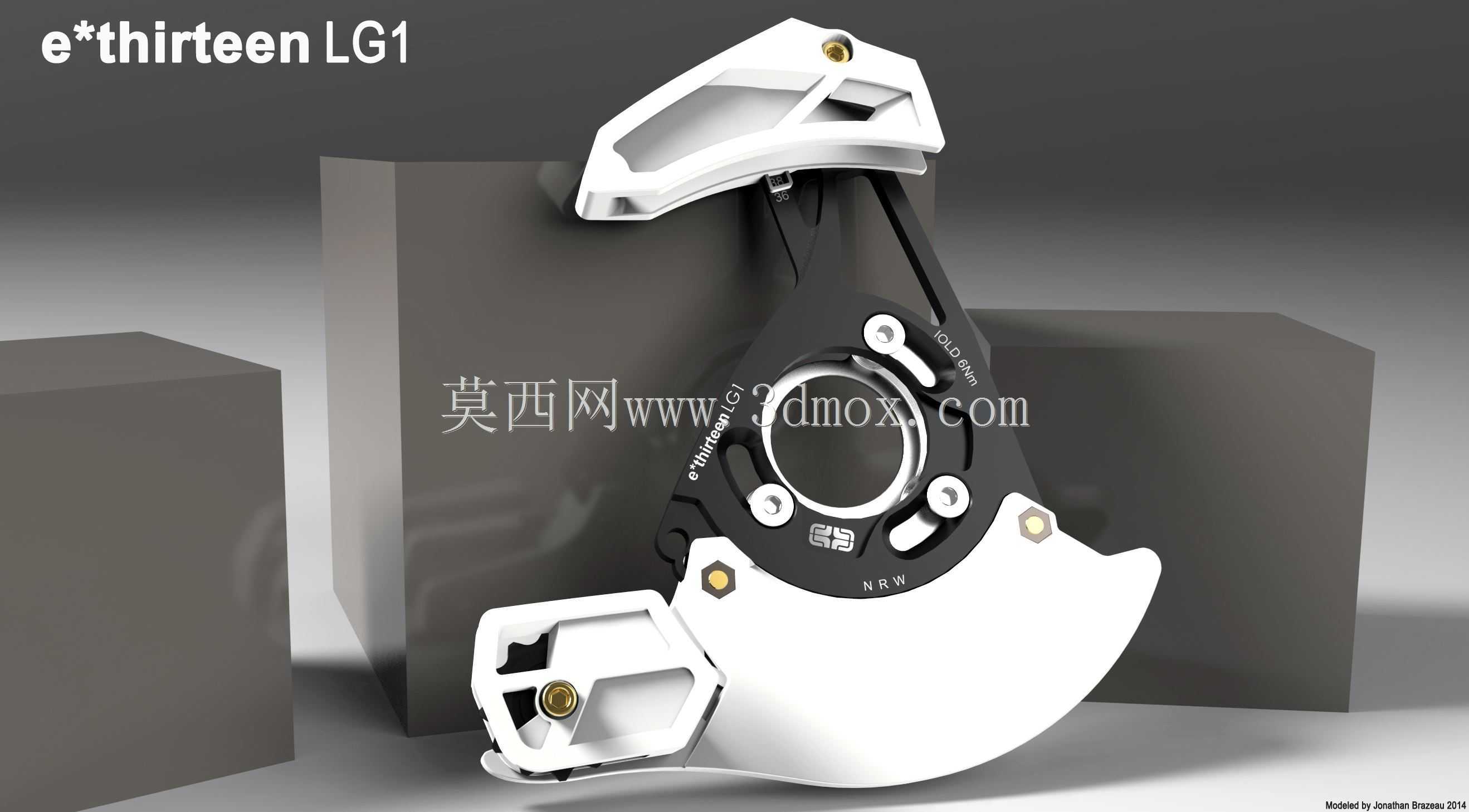

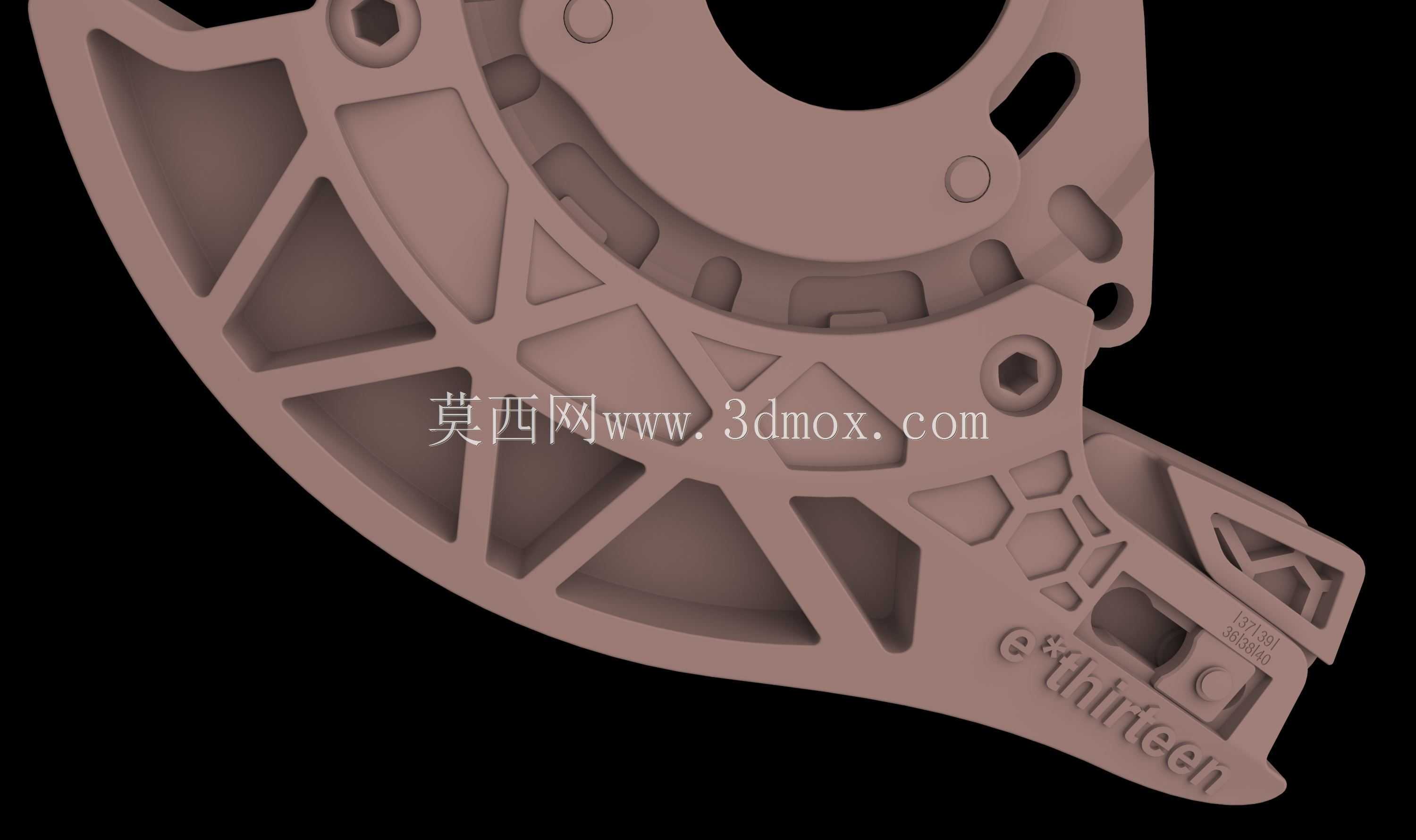

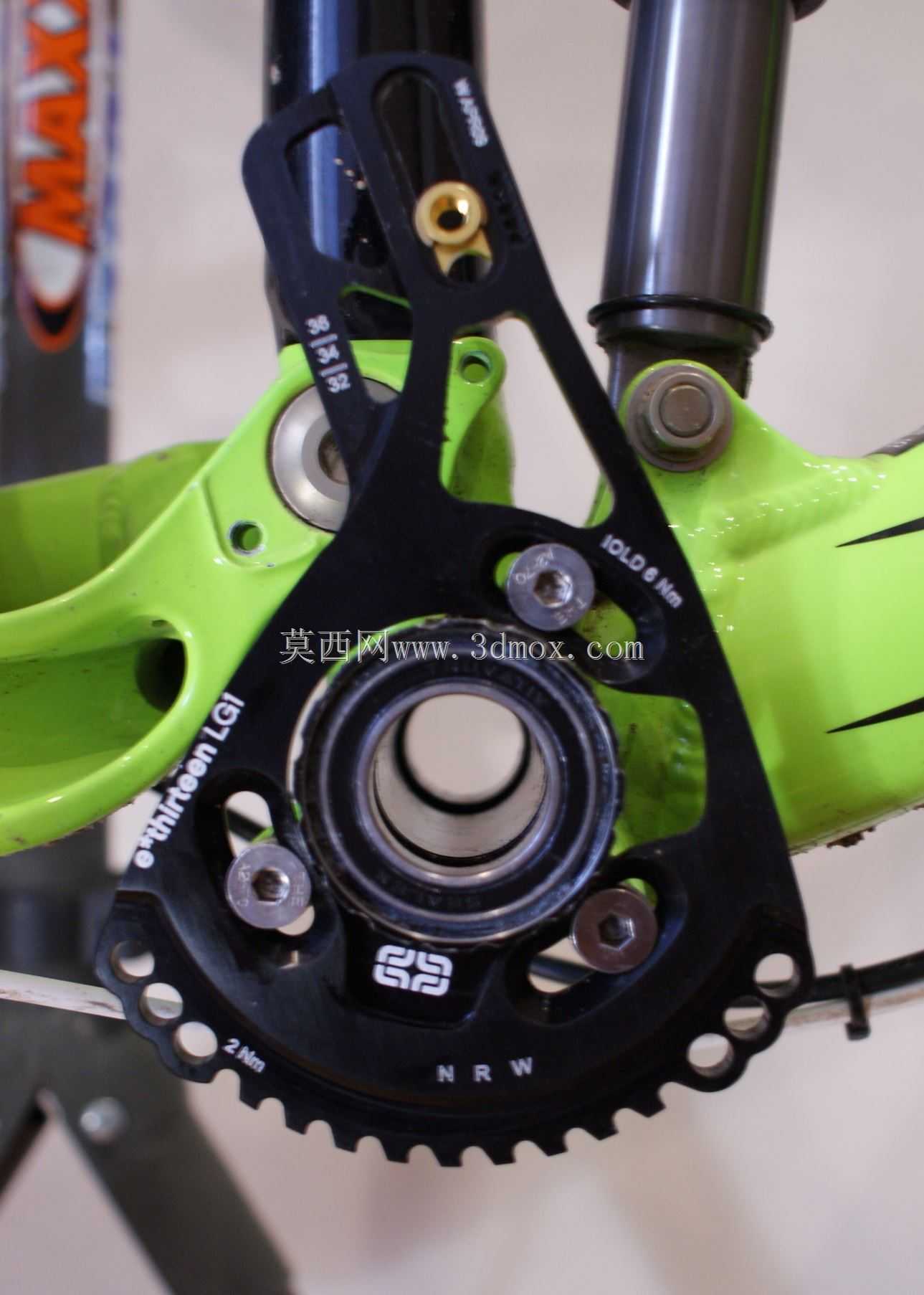

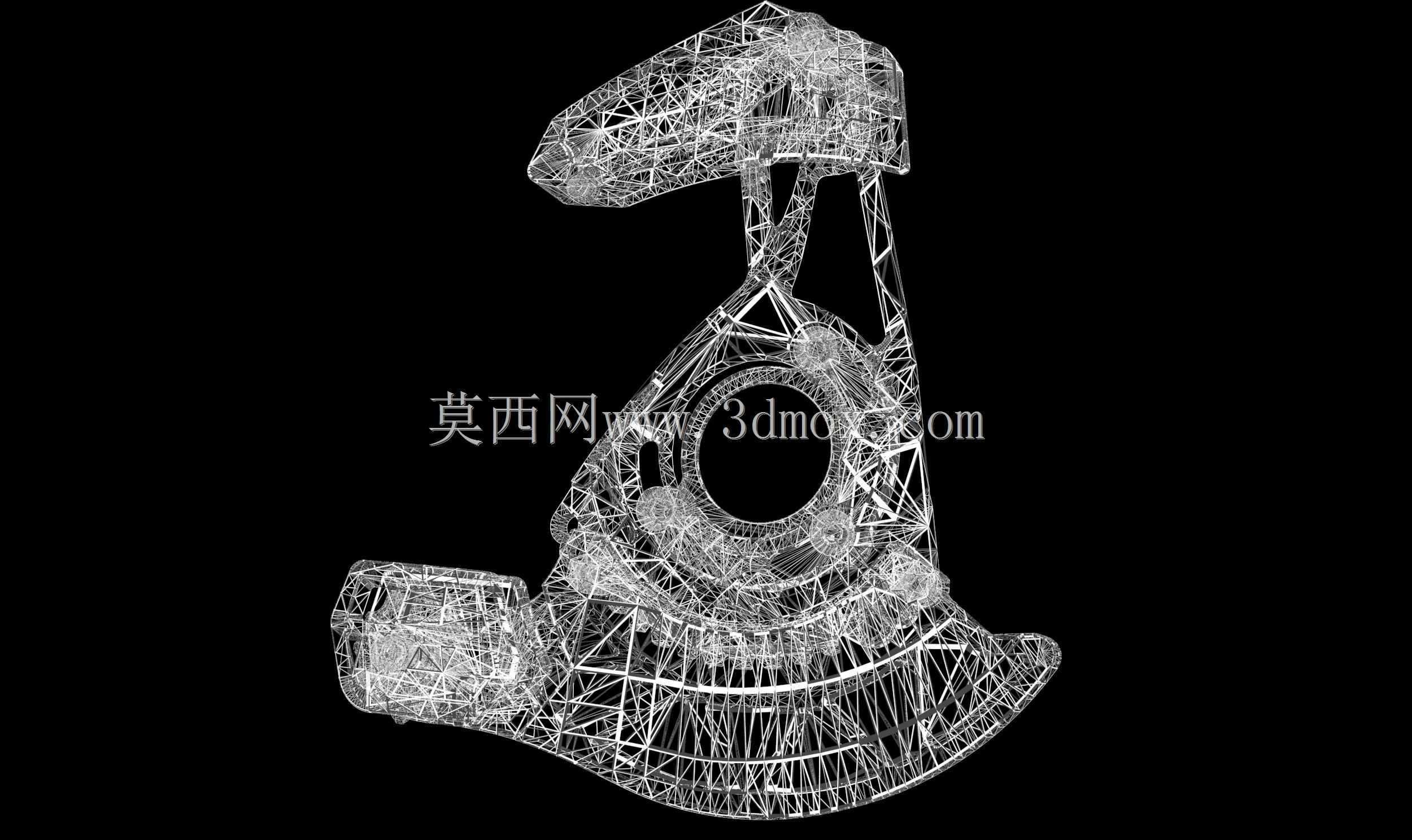

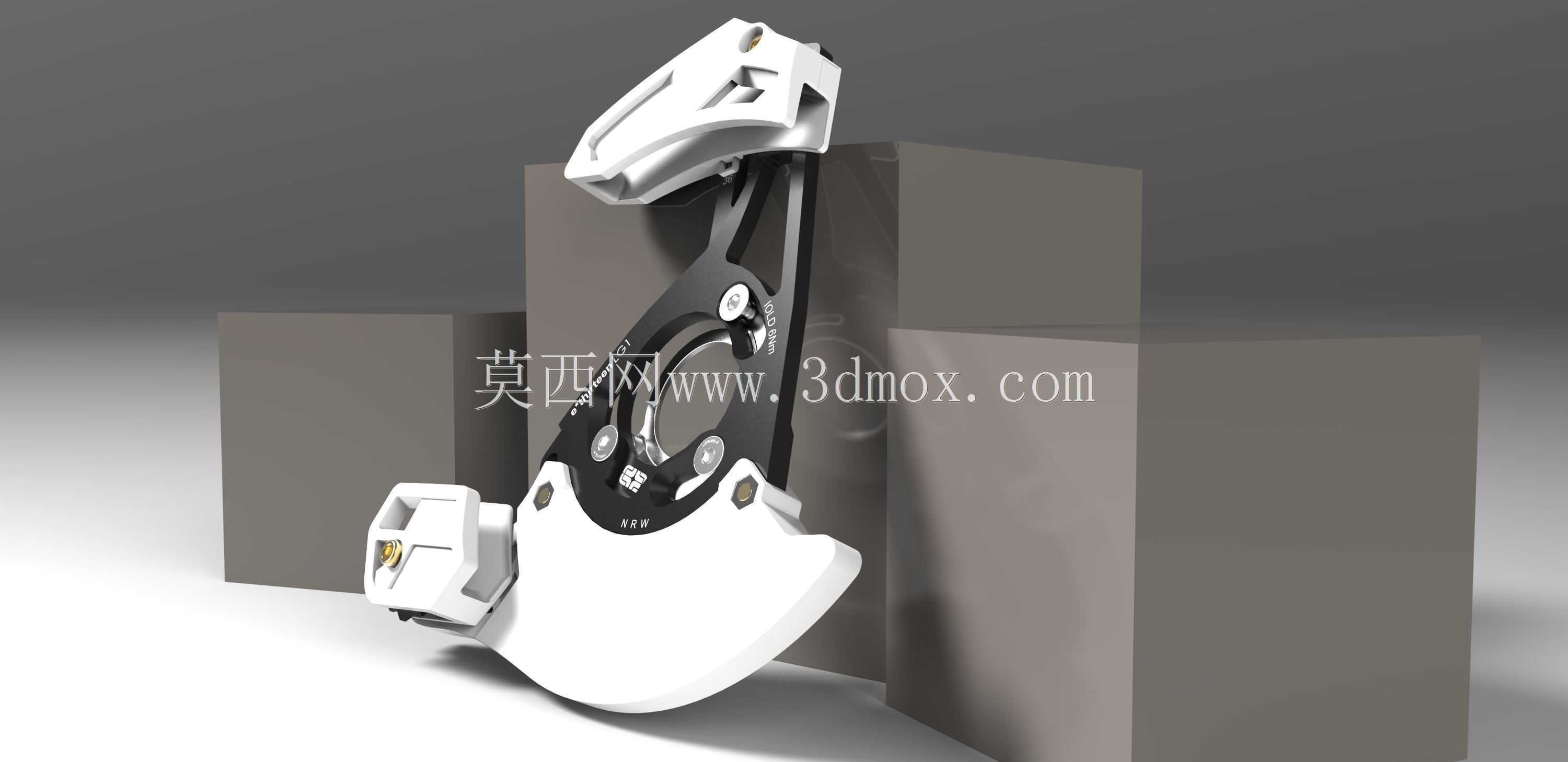

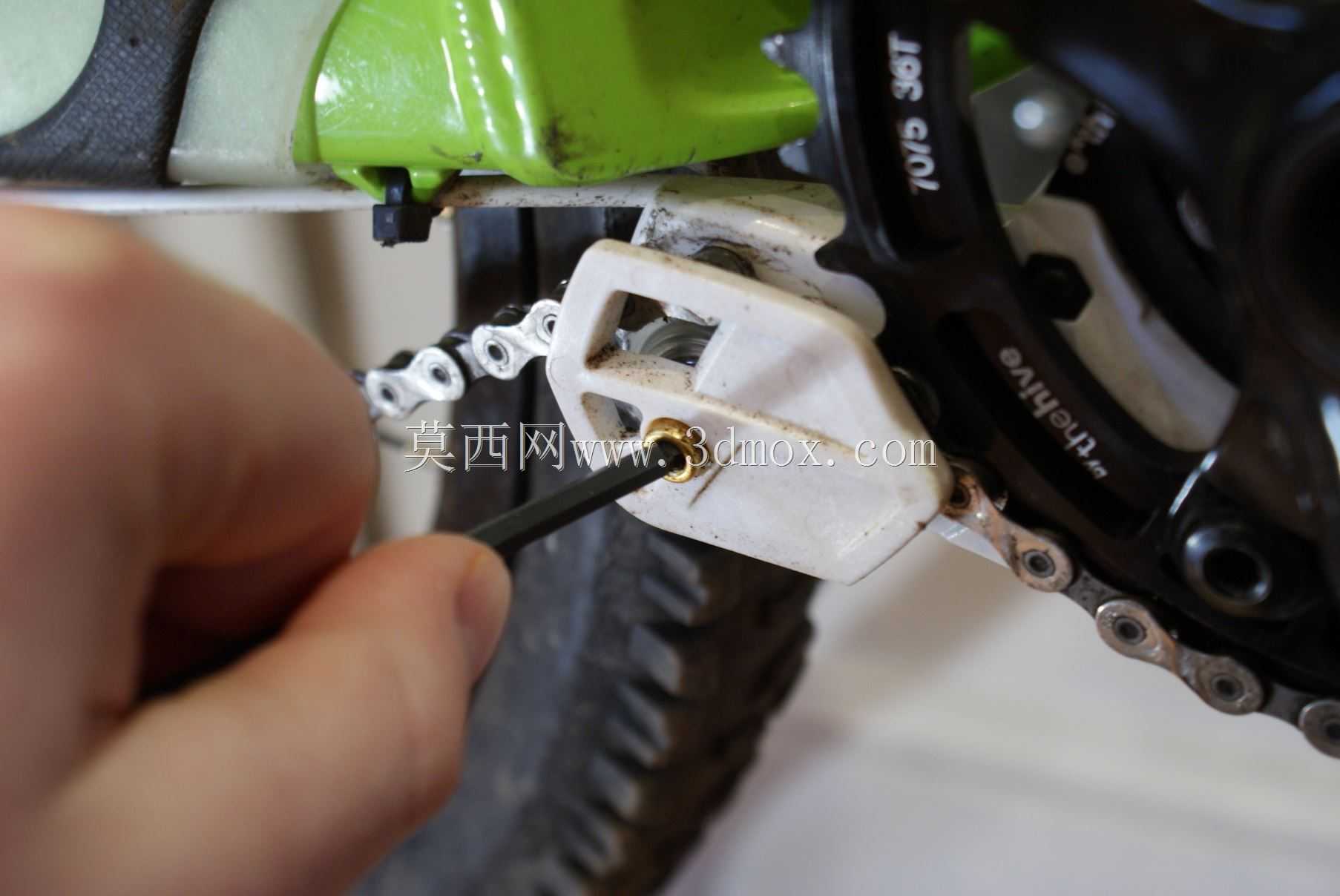

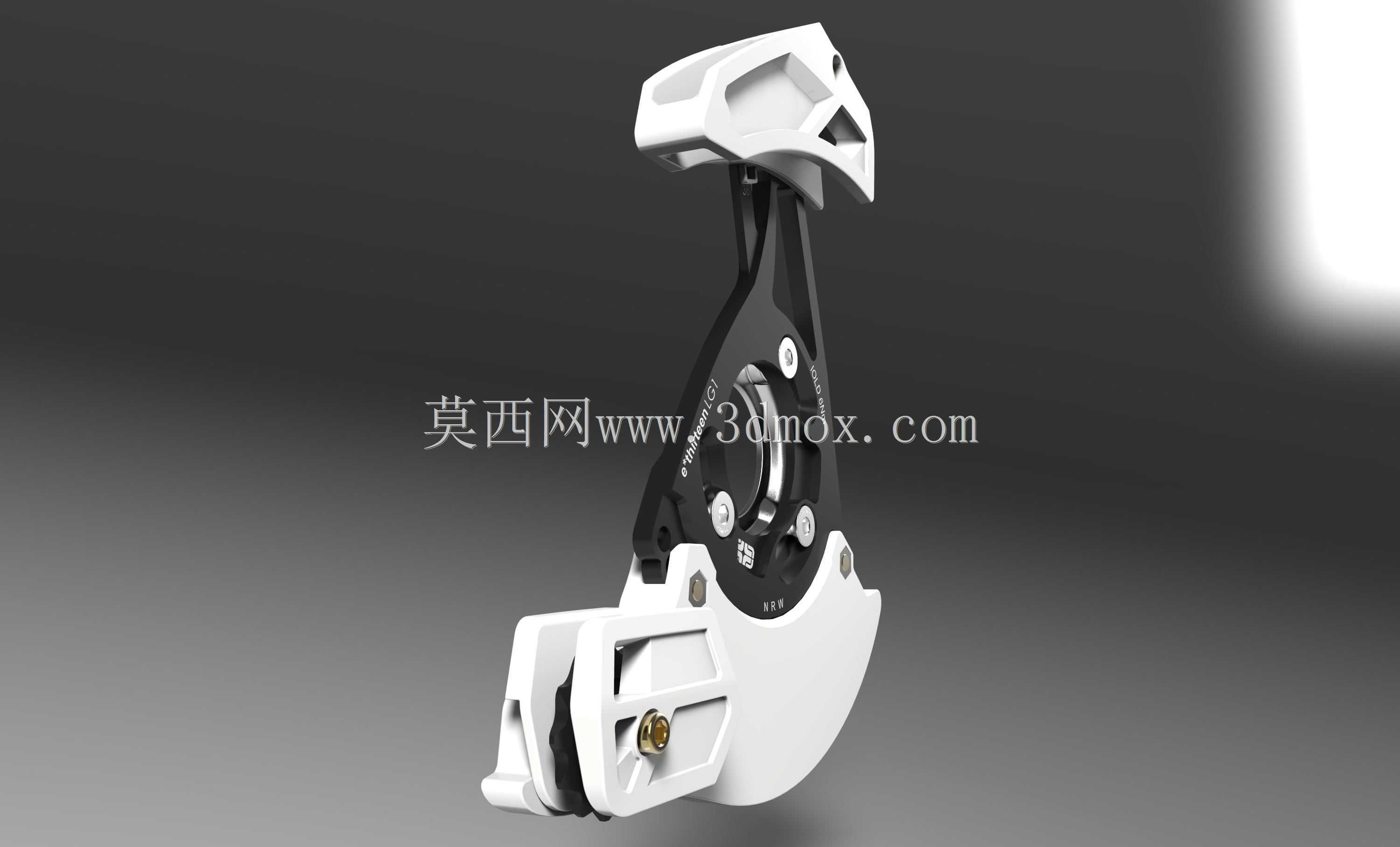

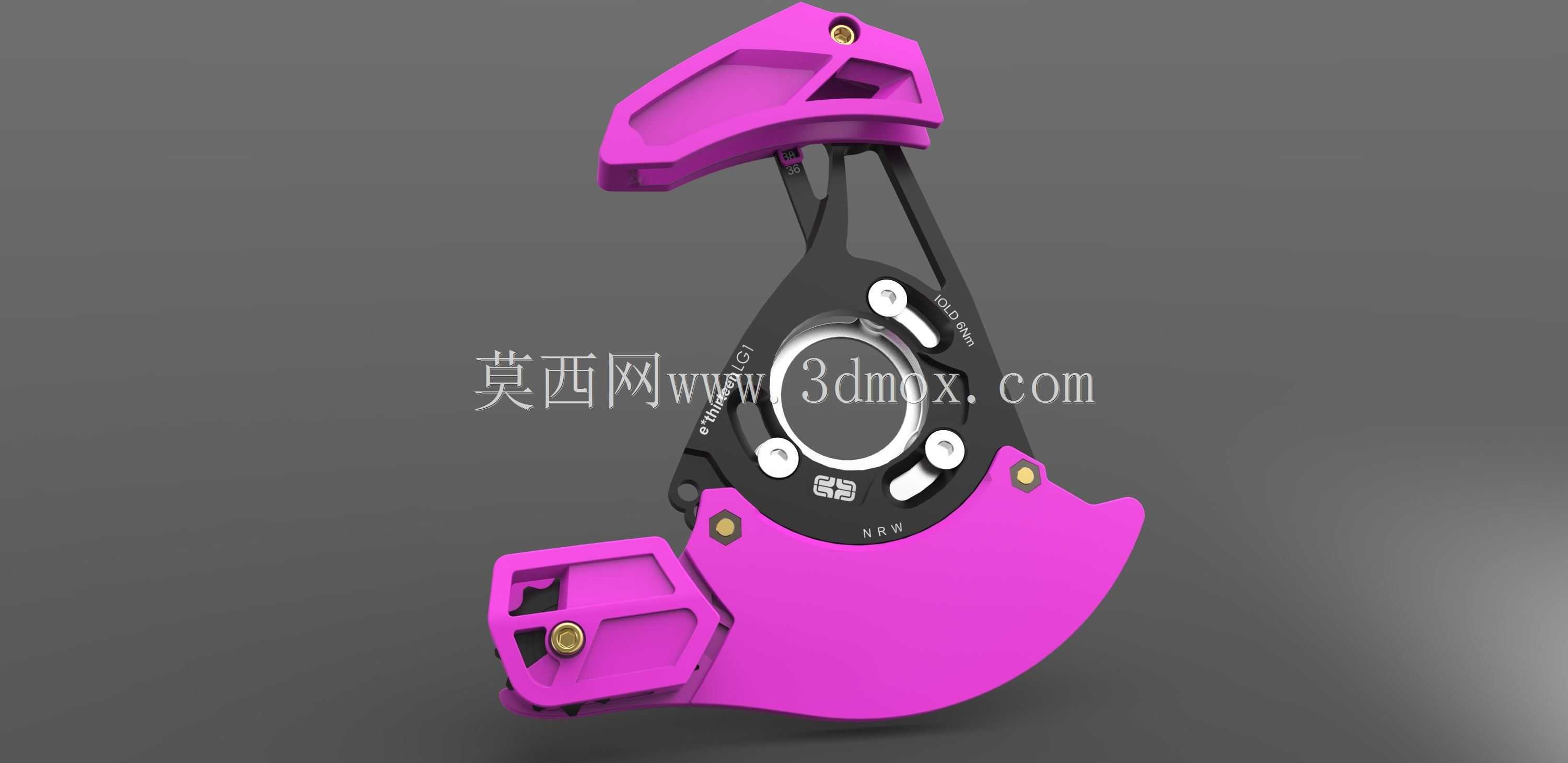

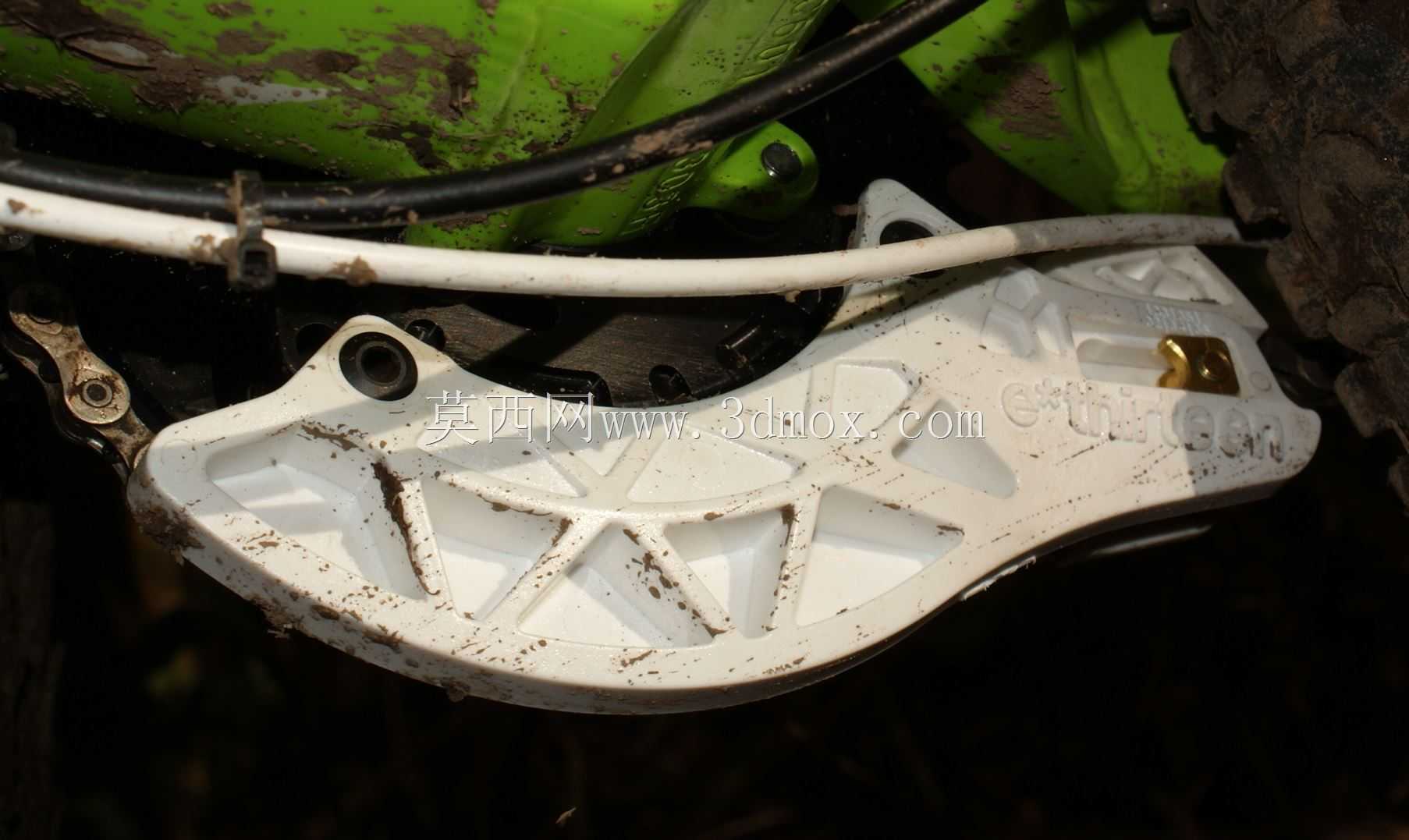

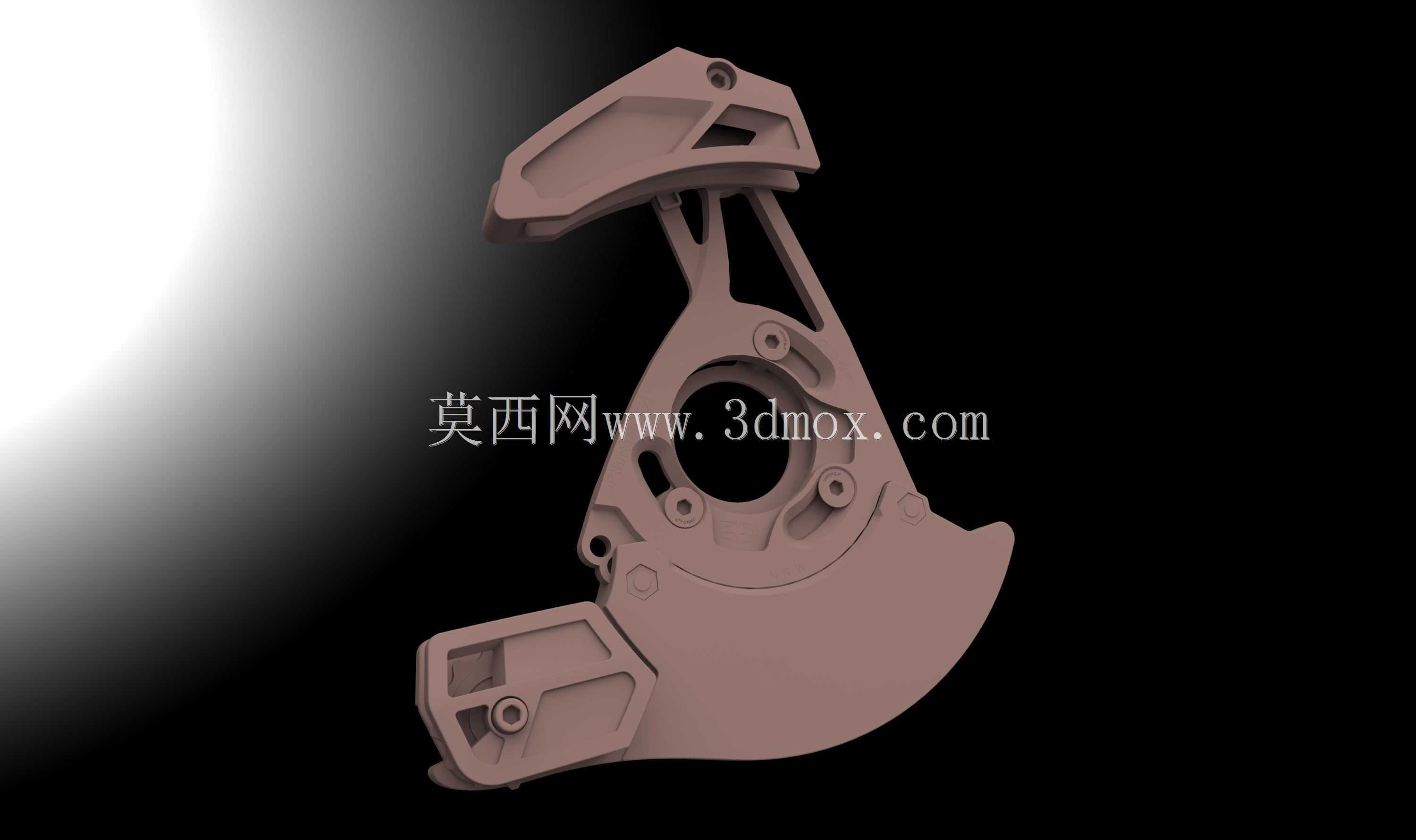

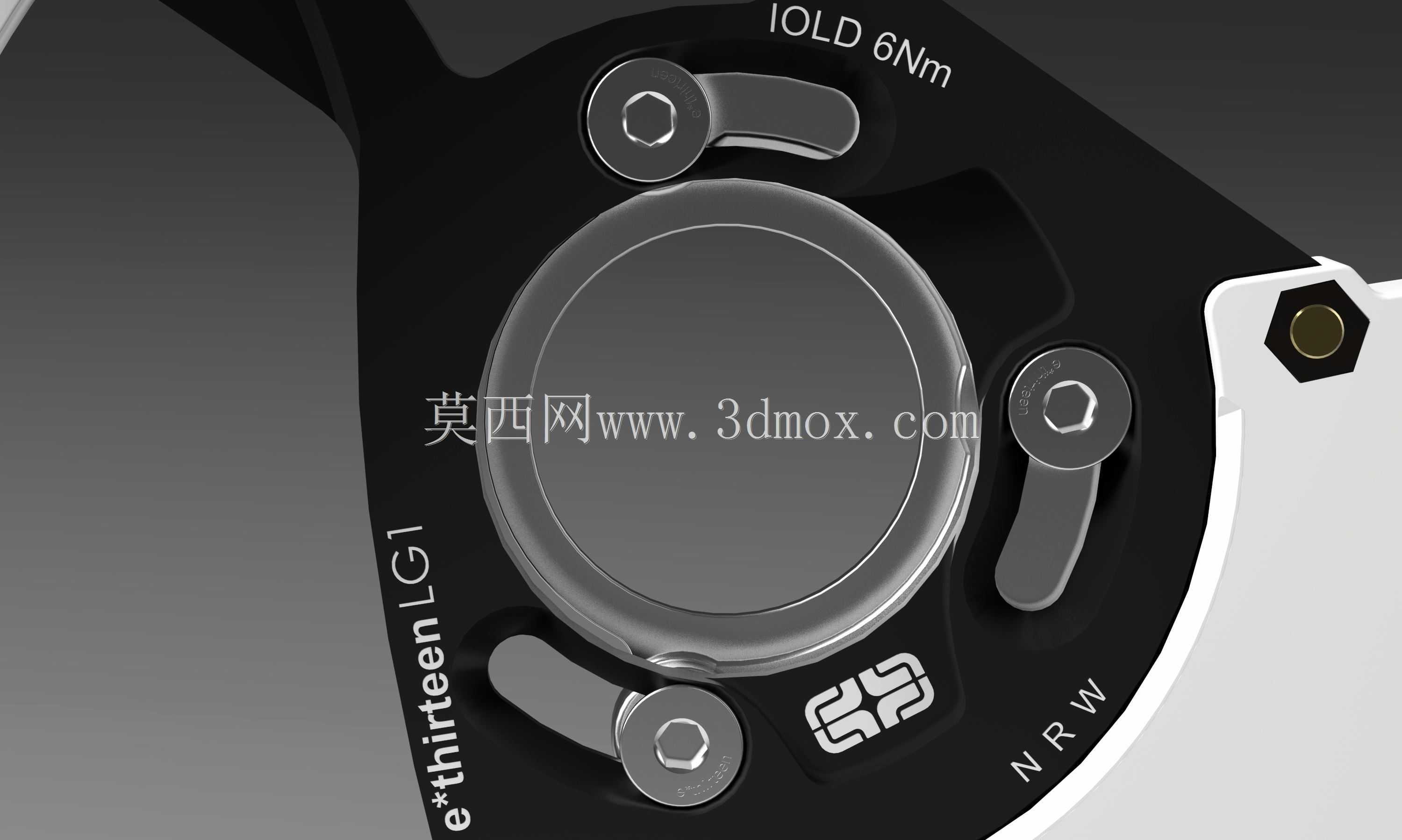

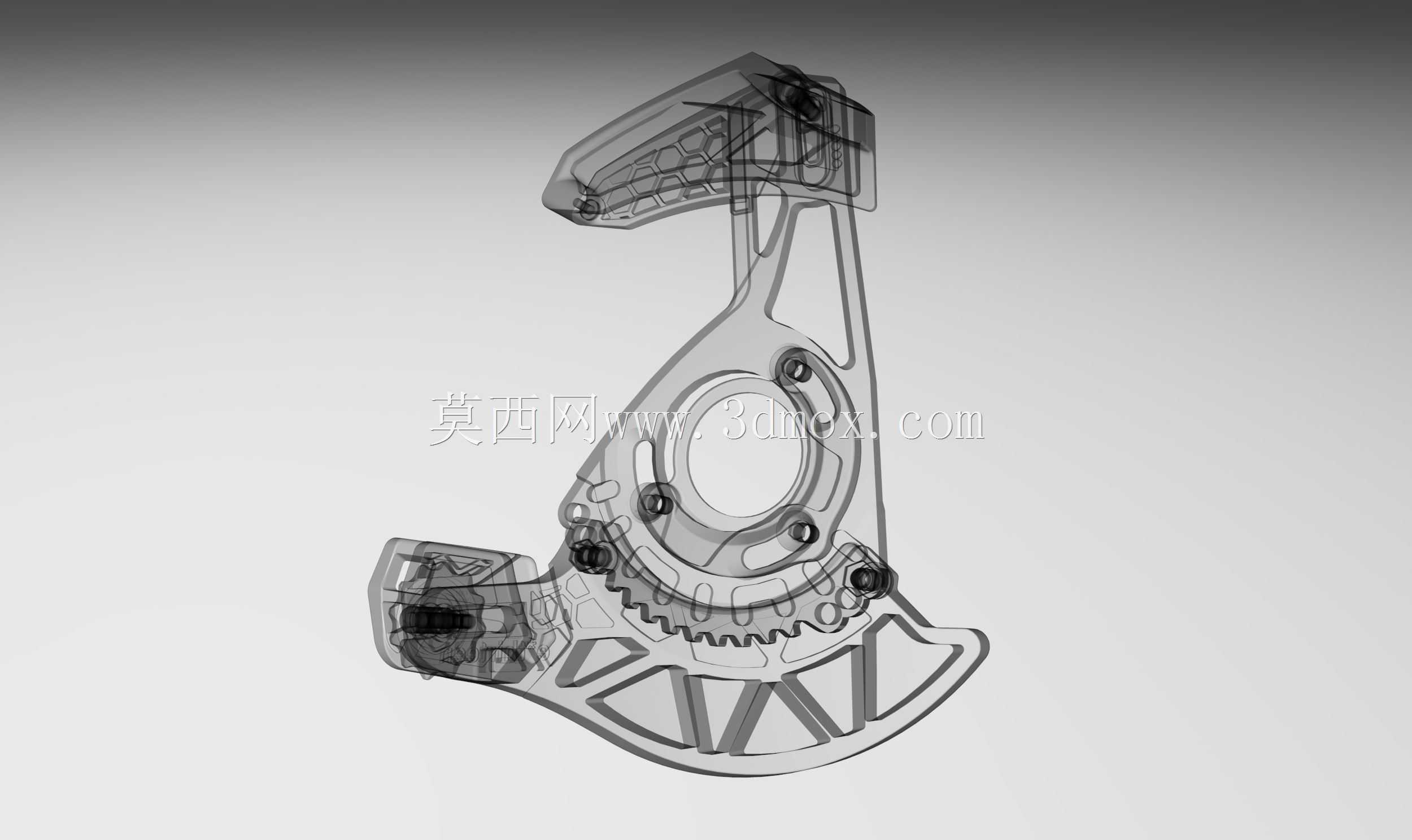

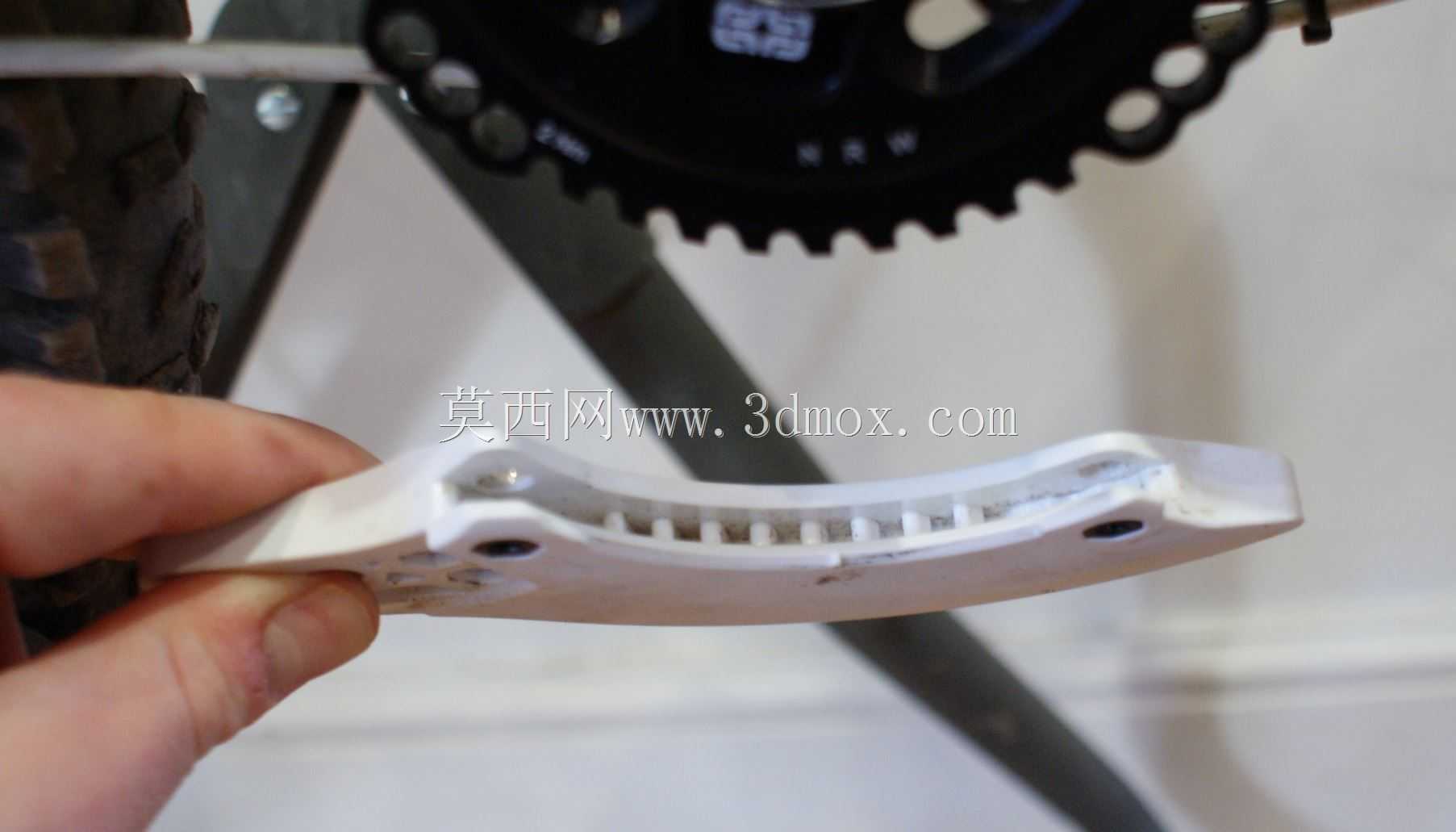

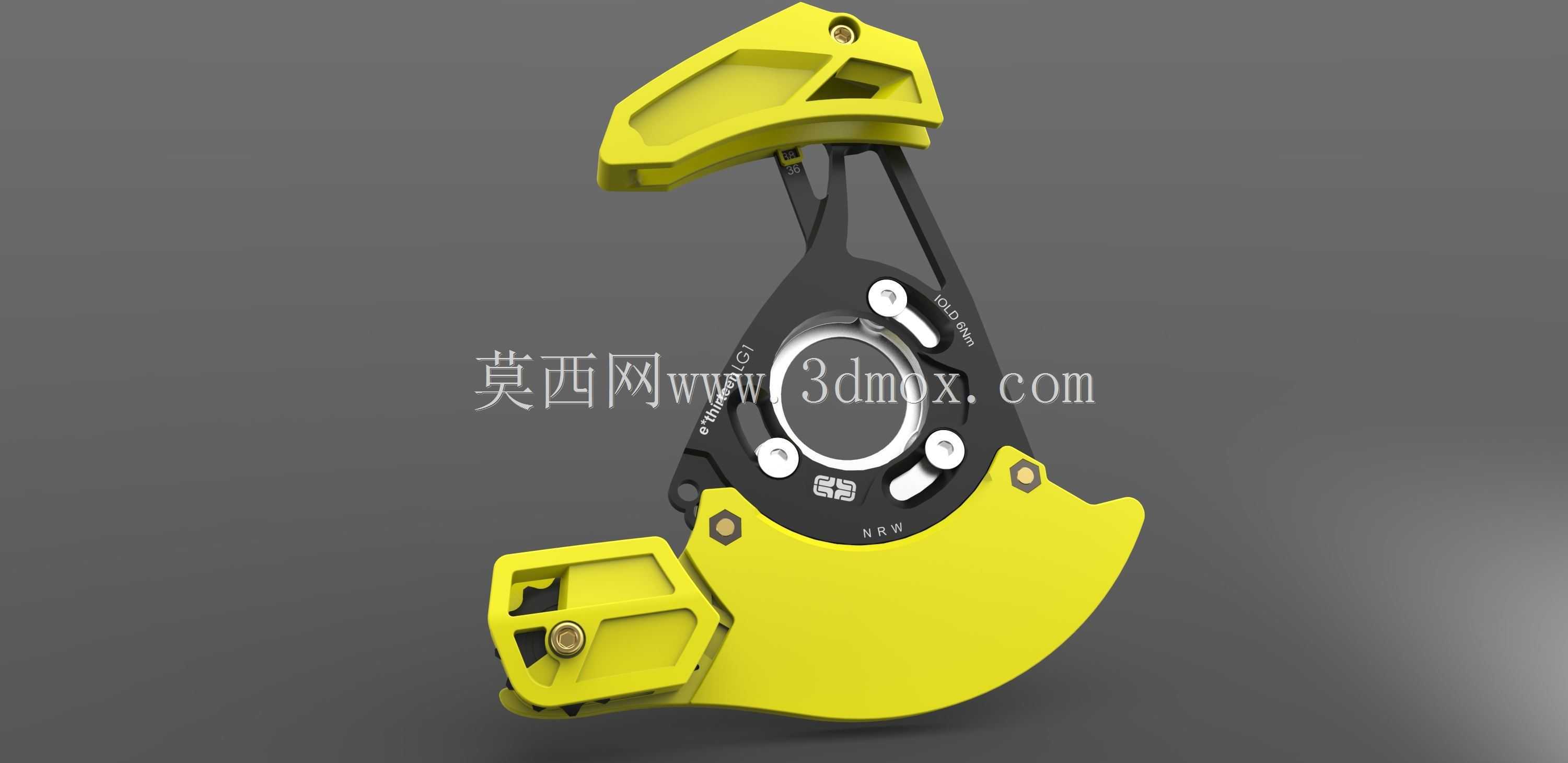

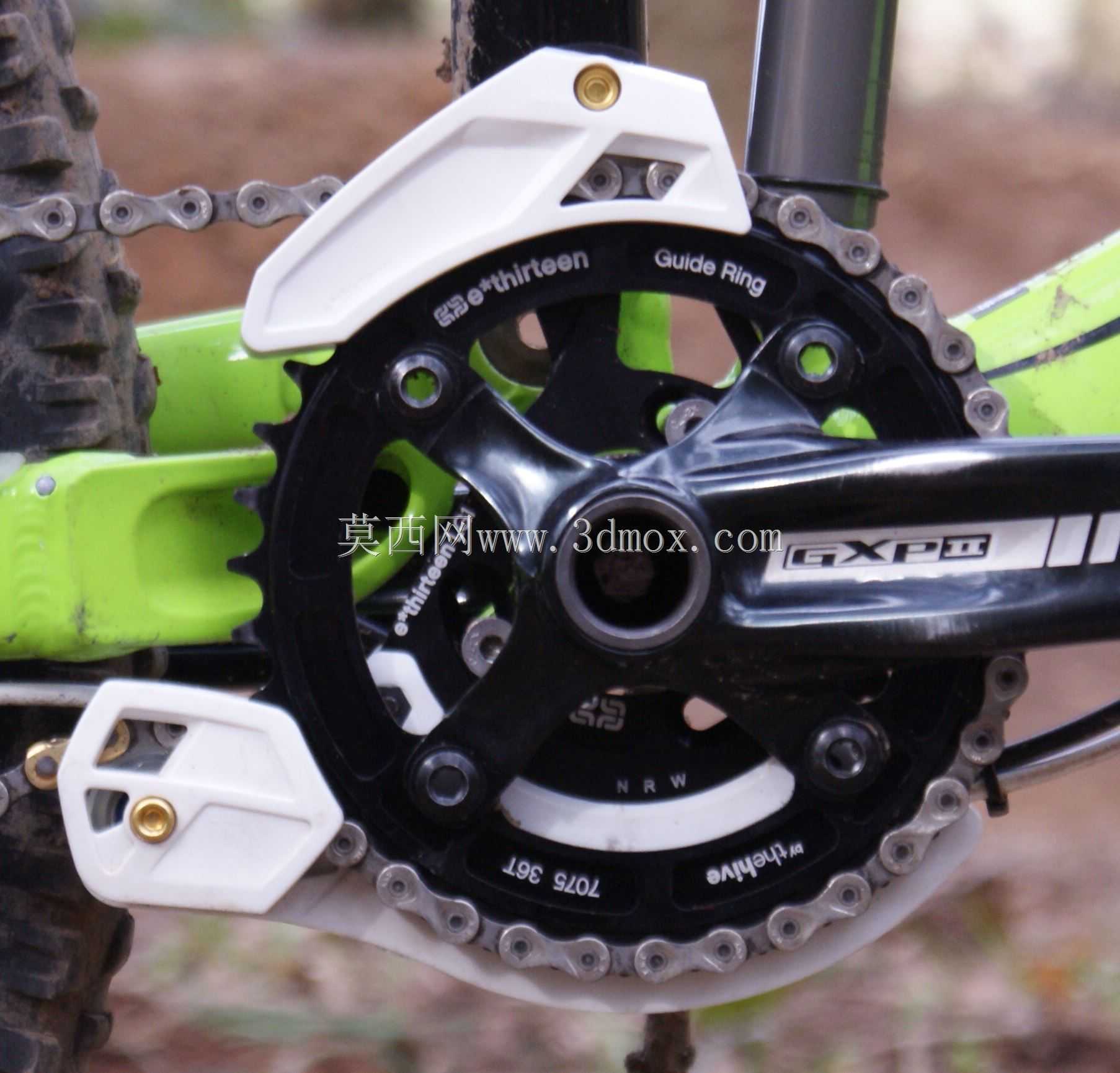

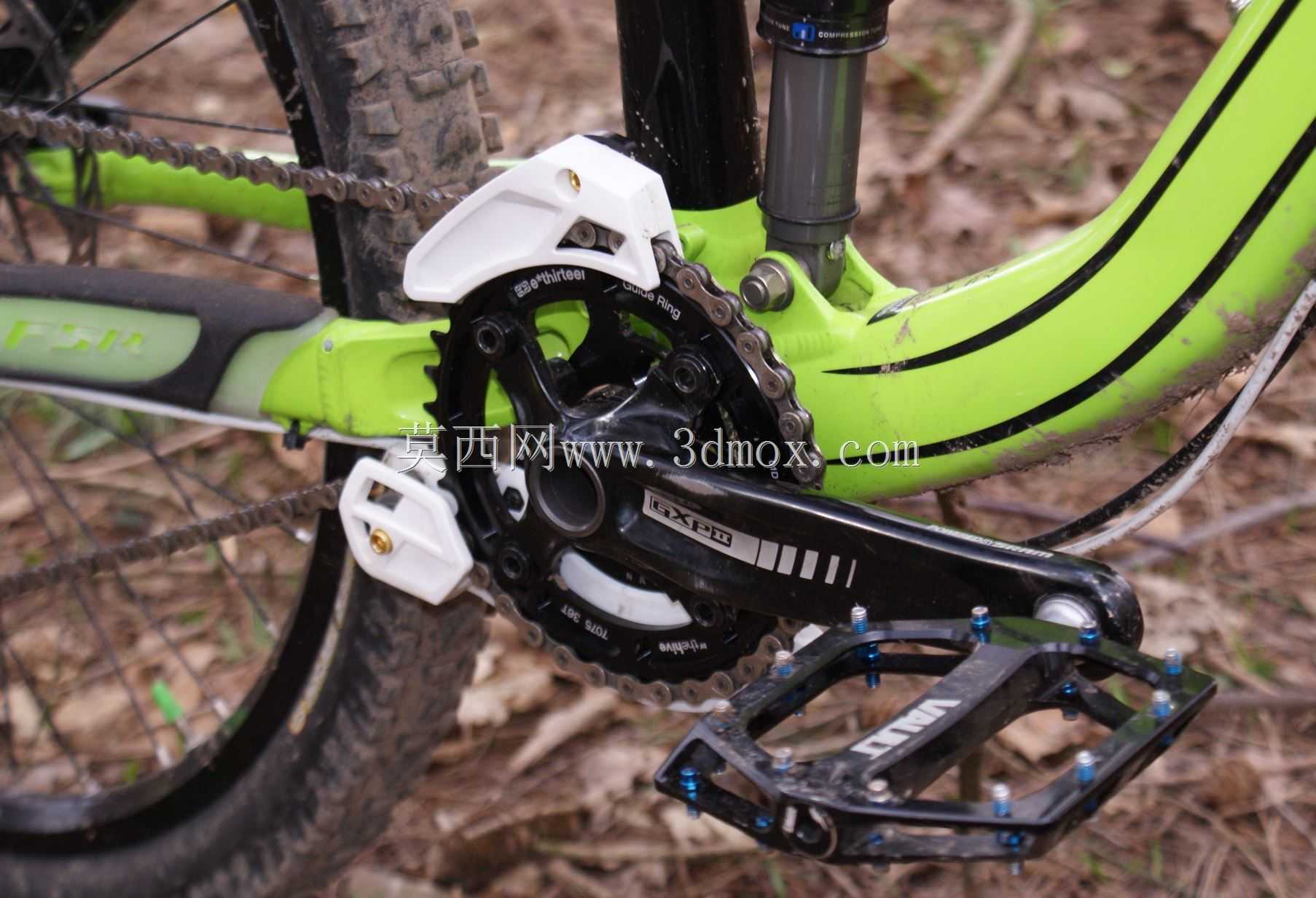

在山地速降运动的骑行场景中，颠簸落差、急变向带来的链条跳动脱链问题，一直是影响骑行可靠性的核心痛点，这款针对E-13规格链条设计的LG1导向防护结构，正是为解决极端越野工况下的链条限位问题开发。从结构设计逻辑来看，整个部件没有采用常规的直边规整造型，所有导向工作面均贴合链条在不同档位下的运动轨迹做曲面拟合，避免硬棱角对链片造成剐蹭磨损，这也是建模过程中需要重点处理的部分——没有可直接套用的规则拉伸特征，所有导向弧面都需要匹配牙盘转动时的链条包角、后拨张紧时的链条走向做连续曲率调整，甚至要预留出链条在最大颠簸跳动量下的活动余量，既不能间隙过大失去限位作用，也不能间隙过小造成链条运转卡滞。部件下部设置的防撞罩结构，直接覆盖牙盘下沿的易磕碰区域，在飞包落地、侧滑蹭到石块的工况下，能直接吸收撞击力，避免牙盘齿片变形、链条直接受撞击脱落；中部的可调底部滚轮，采用偏心调节结构，安装时可以根据不同齿数的牙盘、不同磨损程度的链条张紧度，微调滚轮与链条下沿的贴合间隙，保证长期使用过程中始终能对链条下分支提供稳定托举，抵消颠簸路面带来的链条垂向跳动；顶部的导向块则对准链条上分支进入牙盘的切入位置，做喇叭口式的导入曲面，即便链条在急变速时出现横向偏移，也能顺着曲面顺滑导入牙盘齿槽，不会出现卡链、掉链的情况。从安装边界来看，整个部件通过盘爪位置的同轴安装孔固定在车架五通位置，安装孔位匹配ISCG 05标准安装座，安装后整体外轮廓不超出牙盘最大回转半径3mm，不会额外增加脚踏通过时的宽度障碍，也不会在转向时碰到后下叉；所有固定螺栓的沉头深度都做了精准控制，螺栓头完全沉入安装座内，不会突出结构表面剐蹭链条或骑行者裤脚。建模过程中需要注意，所有曲面衔接处都做了R2以上的圆角过渡，没有尖锐的应力集中棱边，既可以提升注塑或CNC加工时的工艺性，也能避免长期受冲击出现结构开裂；不同材质的分件位置也做了嵌合卡槽设计，外侧的耐磨护板与内部的金属支撑骨架通过卡槽定位，不需要额外打胶就能实现牢固装配，后期维护更换耐磨件时也不需要整体拆卸整个结构，只需要拆下外侧护板即可快速更换。
