三齿轮斩波结构创意自行车设计

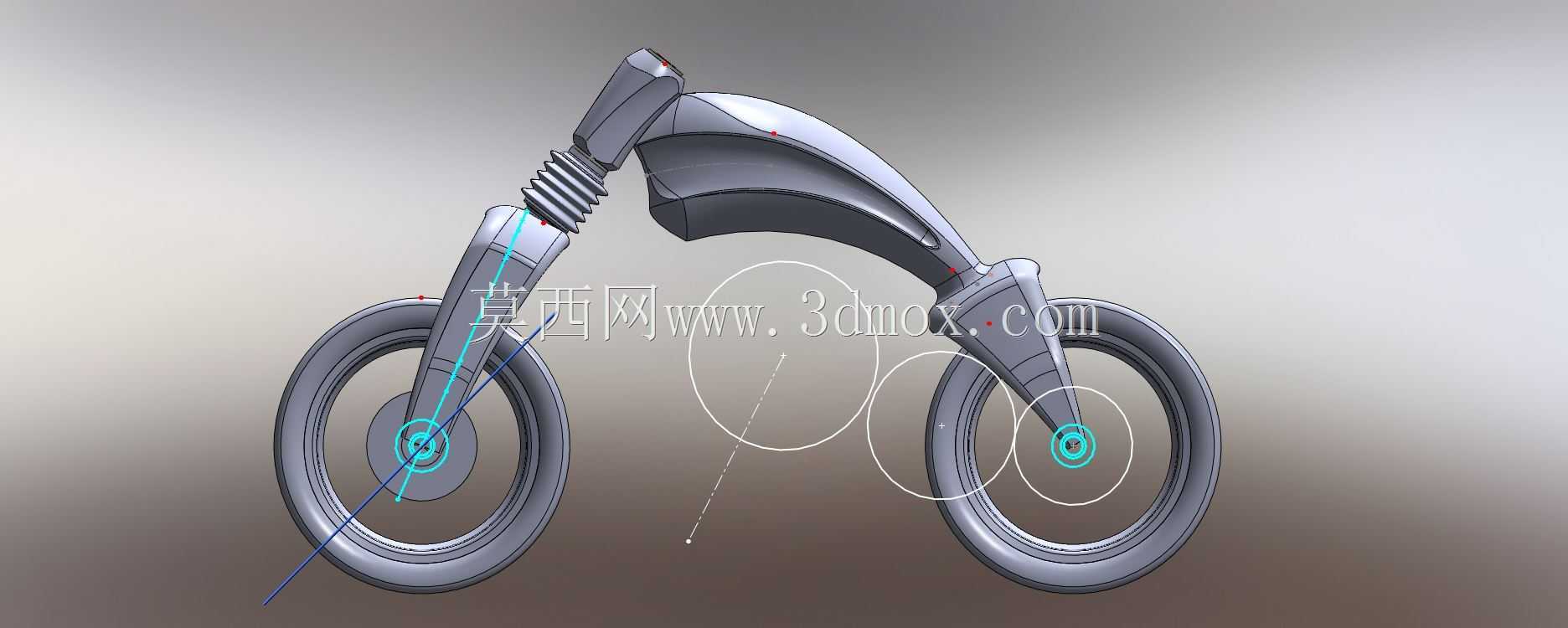

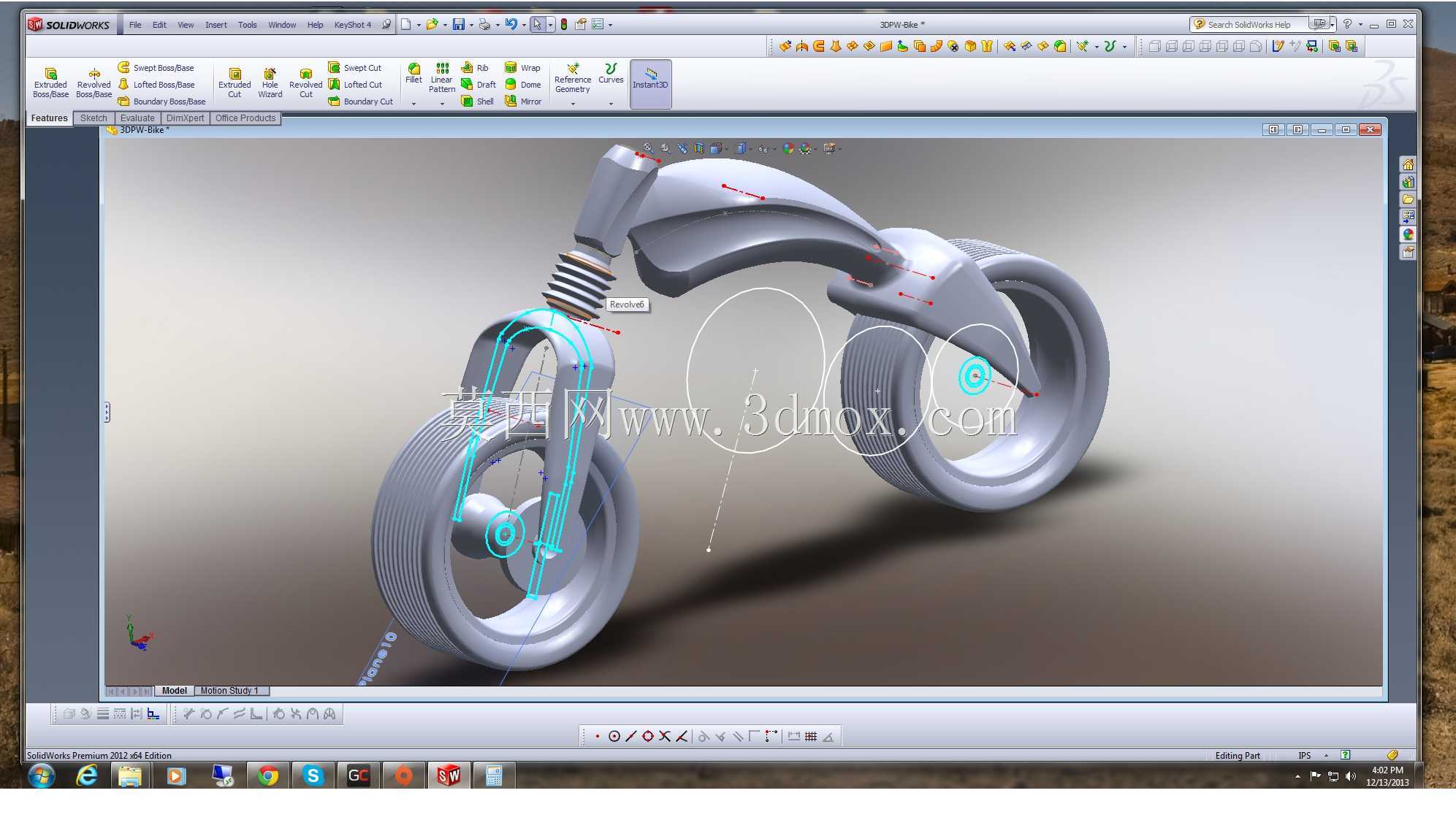

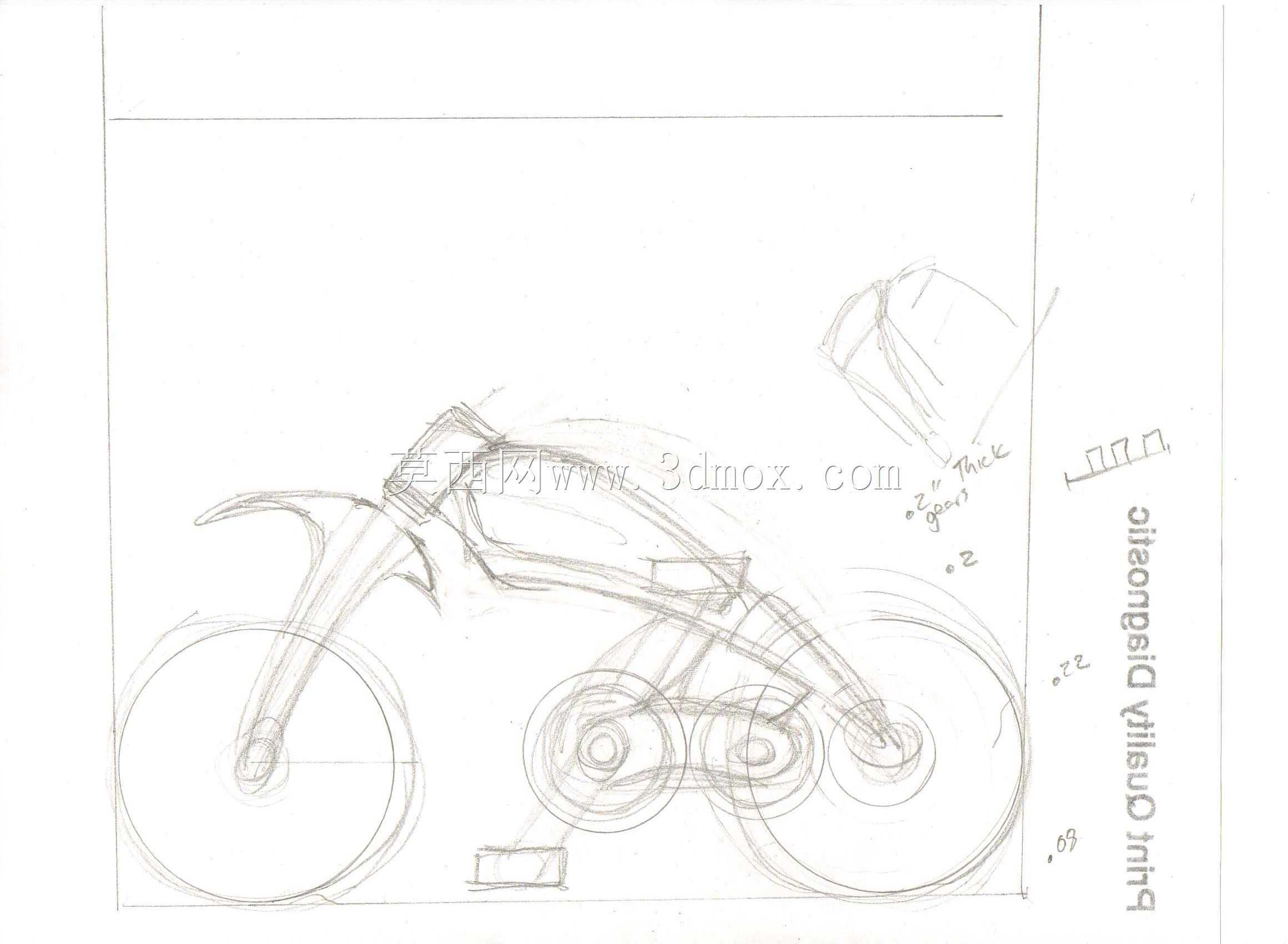

这款采用三齿轮斩波结构的两轮代步载具，在结构设计上跳出了传统自行车的菱形车架布局逻辑，将传动、转向、承载功能做了高度集成化处理，适配城市短途个性化出行、创意载具研发验证、新型代步机构教学演示等多类场景。从实际使用维度看，该结构取消了传统自行车的长立管、下管、后上叉等分散承载构件，将前后轮的连接支撑直接整合为一体化的弧形承载主体，转向机构直接与前轮叉臂整合，传动路径通过三组齿轮的啮合传递实现动力输出，相比传统链条传动结构，省去了链条张紧、掉链维护的麻烦，传动效率在短途低速工况下更稳定。设计过程中，首先对轮组的安装边界做了明确限定，前后轮采用同规格小直径轮组，轮径控制在适配城市铺装路面通行的尺寸范围，轮组安装位的同轴度公差预留了常规装配间隙，既保证轮组转动顺畅，也避免间隙过大出现行驶摆振。前叉位置集成了弹性缓冲结构，直接替代传统自行车的前减震器功能，缓冲行程适配城市路面常见的减速带、井盖落差等颠簸场景，不需要额外加装减震构件。三齿轮的传动布局采用同轴错位啮合设计，动力输入轴与脚踏位置整合，中间过渡齿轮固定在主承载臂的内侧安装位，输出齿轮直接与后轮花鼓连接，整个传动路径完全包裹在主承载结构的轮廓内部，不会出现衣物、杂物卷入传动机构的安全隐患。转向结构的转动轴线做了倾角优化，保留了合适的拖曳距，保证行驶过程中的转向回正力矩符合骑行操控习惯，不会出现转向过于灵敏导致的操控失稳问题。整体外形轮廓采用流畅的弧形曲面设计，没有突出的尖锐构件，所有安装紧固件都做了沉头隐藏处理，既降低了行驶过程中的风阻，也避免了突出构件造成的磕碰风险。在安装边界的设定上，主承载结构的宽度控制在常规成年人肩宽的合理范围内，脚踏的摆动范围不会超出车身整体宽度，停放时的支撑角度也做了适配，不需要额外加装过长的停车撑脚即可稳定停靠。该结构的设计思路也为后续个性化代步载具的研发提供了参考，通过整合承载、传动、转向功能，可以在保证结构强度的前提下大幅简化构件数量，降低装配复杂度，同时独特的外观造型也适配个性化出行载具的定制需求，在文创展示、科普教具、短途代步等场景都有对应的应用空间。
