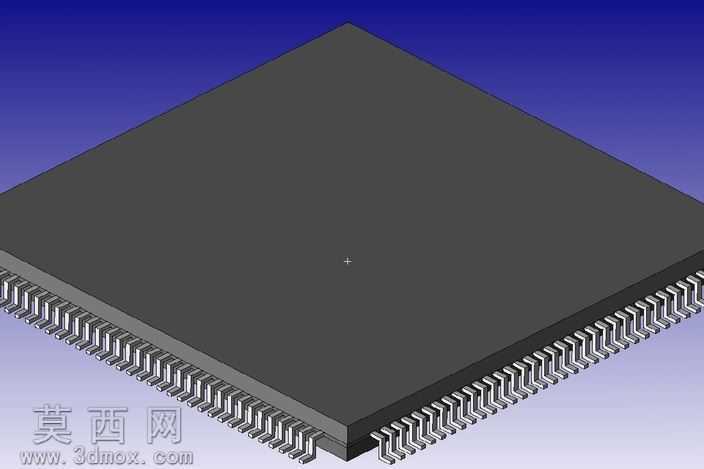

TQFP144引脚贴片IC封装三维建模作品

本作品为TQFP144引脚薄型四方扁平贴片IC封装的三维建模成果，建模过程以还原真实工业级芯片封装的结构细节为核心目标，依托三维建模软件完成全参数化结构搭建。建模初期先梳理TQFP封装的核心尺寸逻辑，确定正方形塑封基体的边长、厚度基准，再对144个引脚的排布规律做参数化设定：四边均匀分布引脚，每边引脚数量、引脚间距、引脚伸出长度、引脚弯折弧度均严格参照行业通用TQFP144封装规范设定，通过阵列特征快速完成四边引脚的批量生成，同时对引脚根部与塑封体的衔接位置做圆角过渡处理，避免尖锐结构失真。材质渲染阶段，为塑封基体赋予哑光深灰色工程塑料材质，调整材质粗糙度、漫反射参数还原芯片塑封外壳的半哑光质感；为金属引脚赋予镀锡合金材质，设置合适的金属反射率、轻微做旧质感，还原真实贴片IC引脚的金属光泽与细微表面纹理，同时为引脚与塑封体衔接处添加极细微的溢胶效果，提升模型真实感。结构设计上，完整还原了TQFP封装的典型特征：薄型塑封主体、鸥翼式弯折引脚、引脚末端的平整焊盘区域，塑封体顶面做微小的倒角处理，还原真实芯片的边缘工艺细节，同时在塑封体中心位置添加微小的定位基准标记，对应真实芯片的中心点定位特征。建模过程中对引脚的弯折角度做精准控制，确保鸥翼型引脚的弯折弧度、水平段长度、垂直段高度完全匹配SMT贴片焊接的工艺要求，可直接用于PCB布局的3D预览、SMT贴片工艺模拟、电子产品结构干涉检查等场景。整体模型布线规整，无冗余几何面，特征参数可编辑，能够根据同系列不同引脚数的TQFP封装需求快速调整参数生成对应模型，兼顾了模型的还原度与实用性，渲染阶段采用柔和的顶侧光源，清晰呈现塑封体的轮廓与引脚的排列层次，阴影参数调整柔和，避免遮挡引脚细节，完整展现该封装的结构特点。
