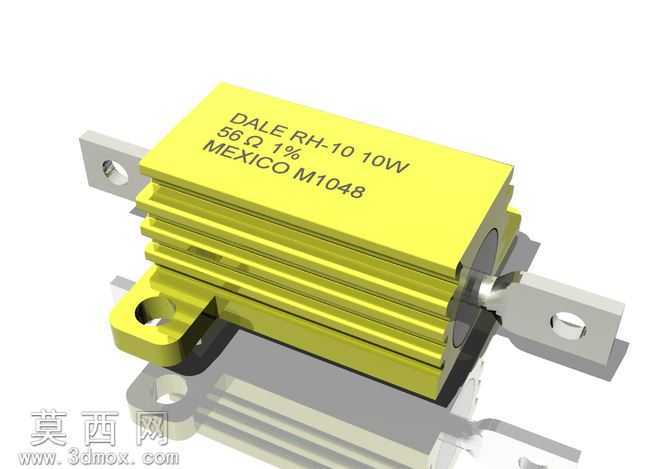

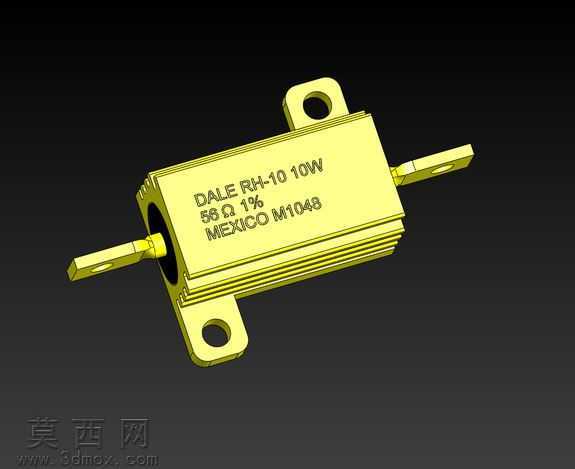

带散热安装座的10W56欧功率电阻三维模型

本模型为带散热结构的轴向引线功率电阻三维建模成果，建模过程严格参照实物尺寸比例搭建，首先通过草图绘制电阻主体的矩形截面轮廓，利用拉伸凸台命令生成铝制外壳的基础基体，随后对外壳表面的多道平行散热筋进行阵列特征创建，保证每道散热筋的间距、凸起高度与实物完全一致，还原铝壳电阻的散热结构设计。针对电阻两端的安装固定耳，通过单独草图绘制带安装通孔的耳片轮廓，拉伸后与主体外壳进行合并实体操作，对安装孔进行倒角处理，还原实物安装部位的工艺细节。两端的轴向引出引脚采用拉伸命令生成扁状金属引脚结构，对引脚与外壳衔接的部位做圆弧过渡处理，避免尖锐棱角不符合实际加工特征。模型表面材质编辑阶段，为铝制外壳赋予哑光金色金属材质，调整材质的粗糙度、金属度参数，还原军规铝壳电阻的表面氧化处理质感；为引出引脚赋予亮面锡铅金属材质，模拟引脚镀锡的光亮金属效果；对电阻外壳表面的丝印标识，采用贴图功能将型号、参数、产地标识精准映射到外壳平面位置，调整贴图的透明度与凹凸参数，还原丝印字符的印刷质感。结构设计上完整还原该功率电阻的装配特征，安装耳的通孔尺寸、引脚的伸出长度、外壳的长宽高比例均与实物匹配，散热筋的排布方向沿电阻长度方向延伸，符合实际产品的空气对流散热设计逻辑。建模过程中对所有边角做符合工业生产的圆角处理，避免出现现实加工不存在的直角锐边，各特征之间的衔接自然流畅，无几何错误与破面问题，可直接用于电子设备装配仿真、散热模拟分析、产品展示渲染等场景，能够清晰展现该类功率电阻的外观结构与安装特征，帮助使用者直观了解铝壳功率电阻的外形构造与设计特点。
