壁挂式多功能上肢力量训练器械结构设计

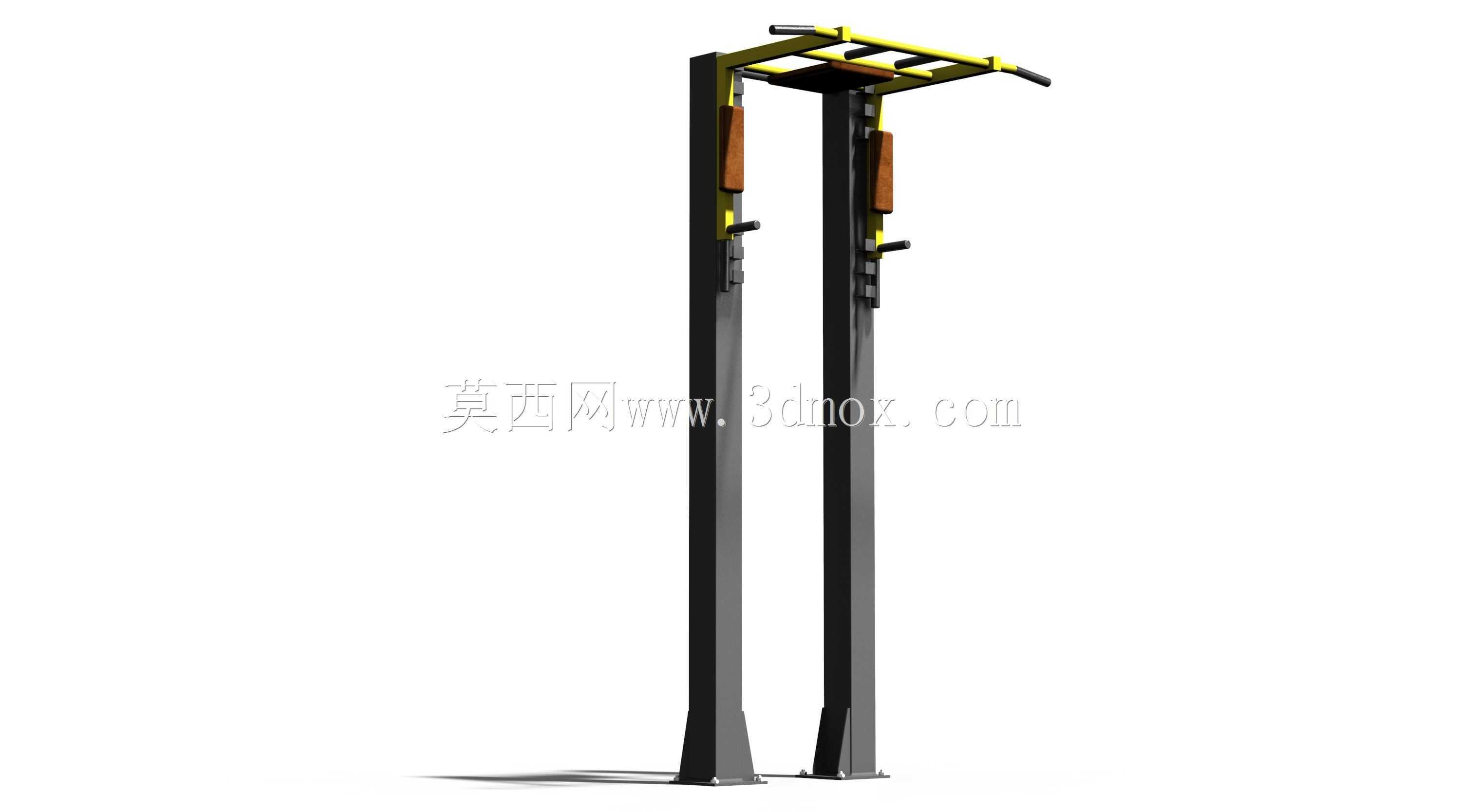

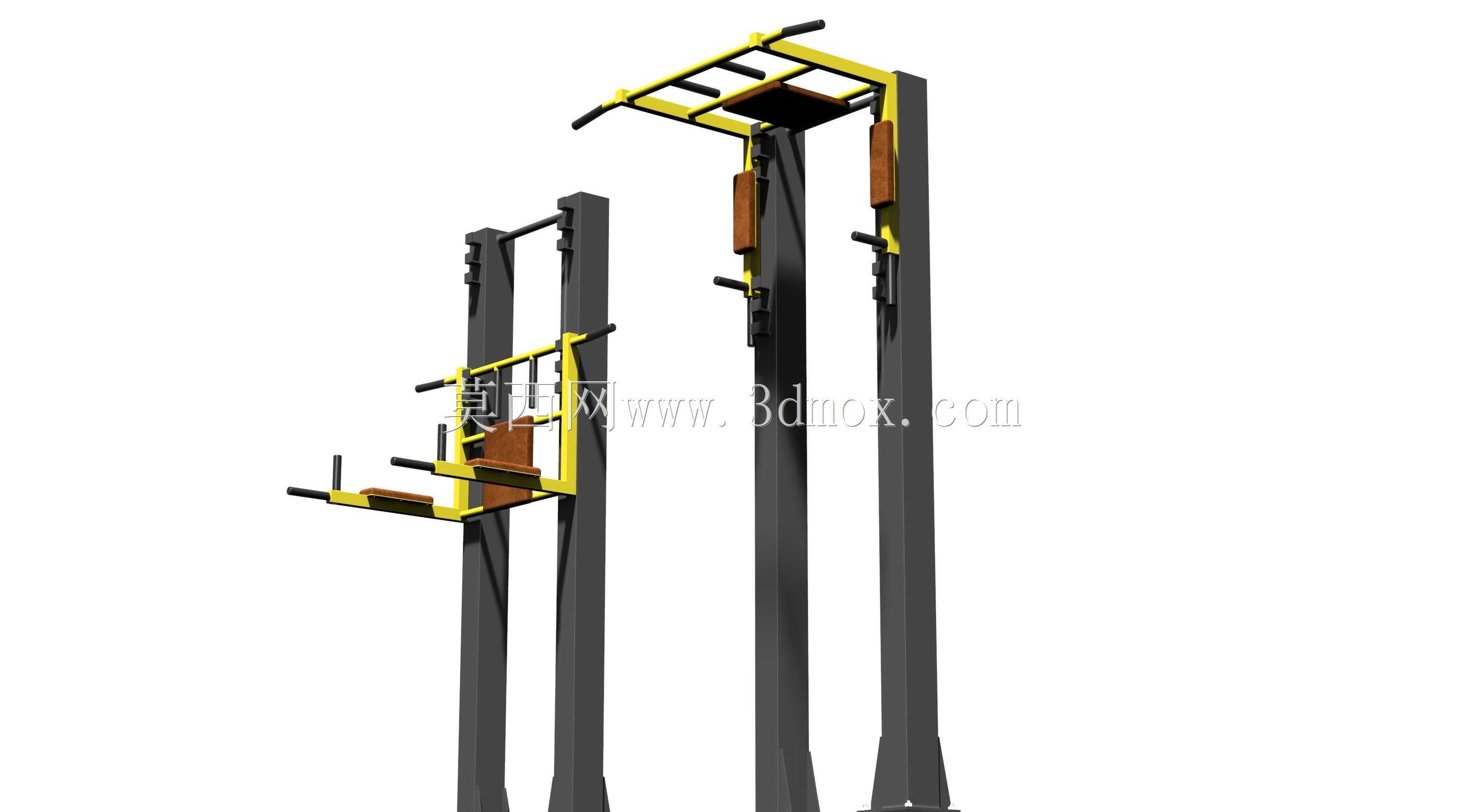

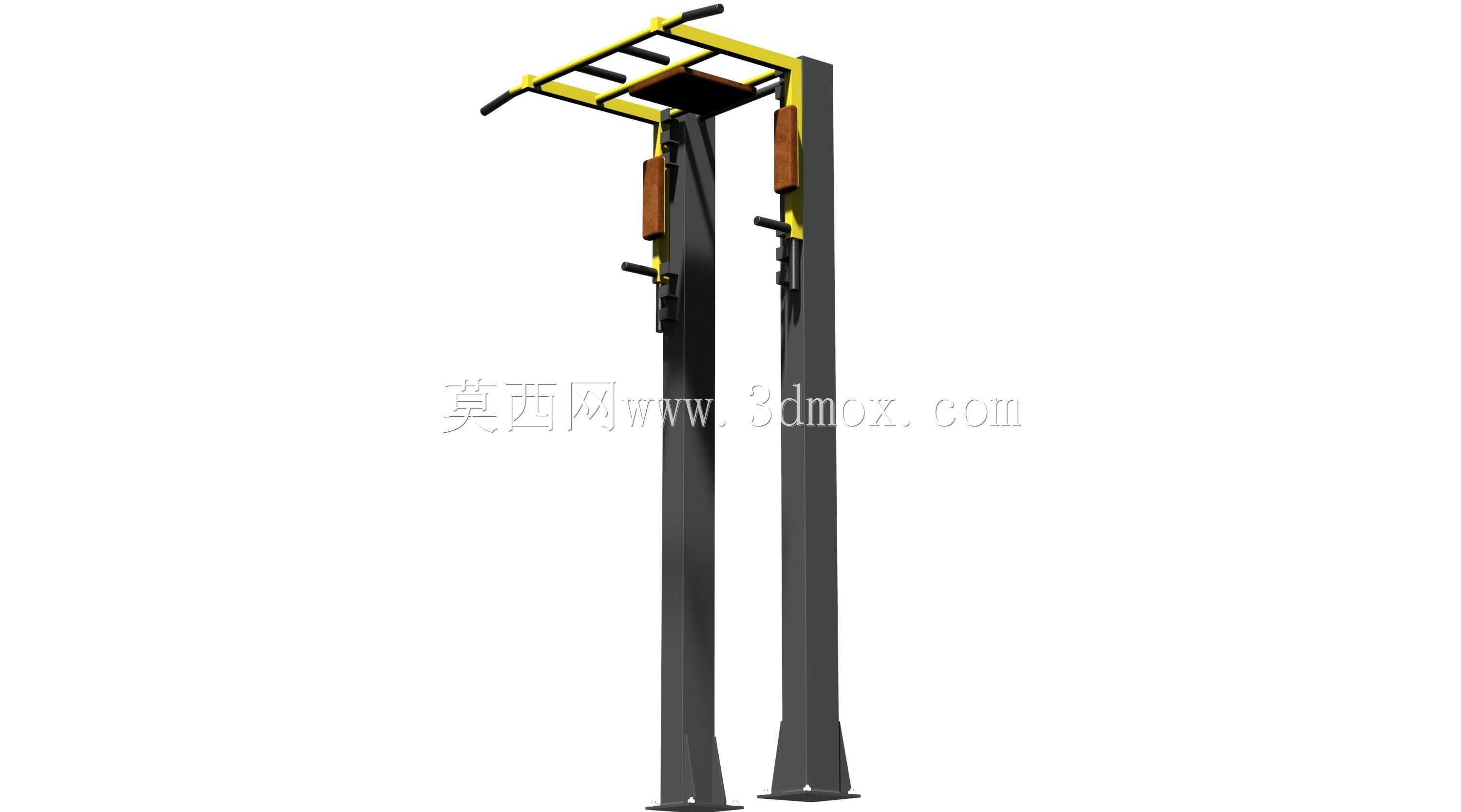

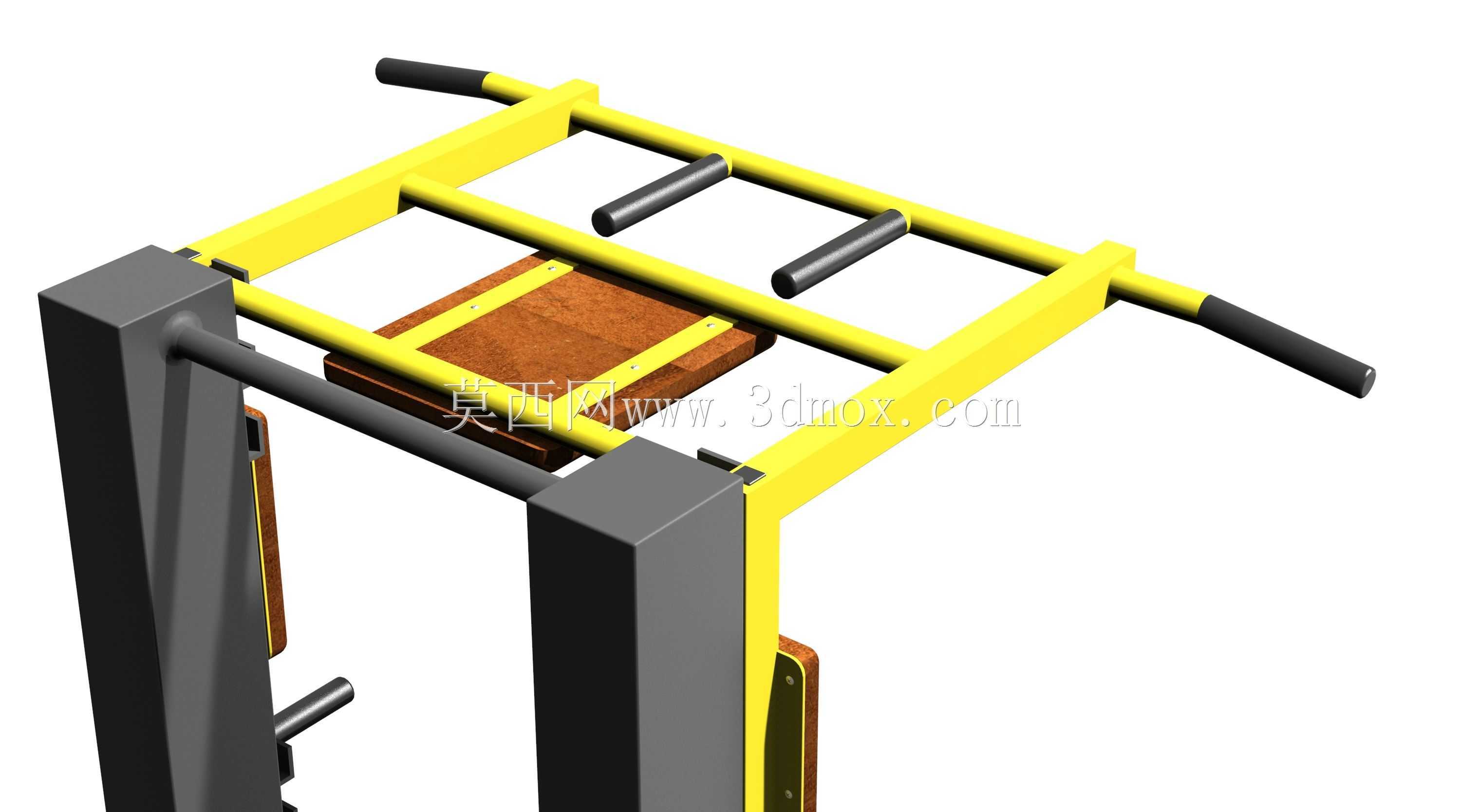

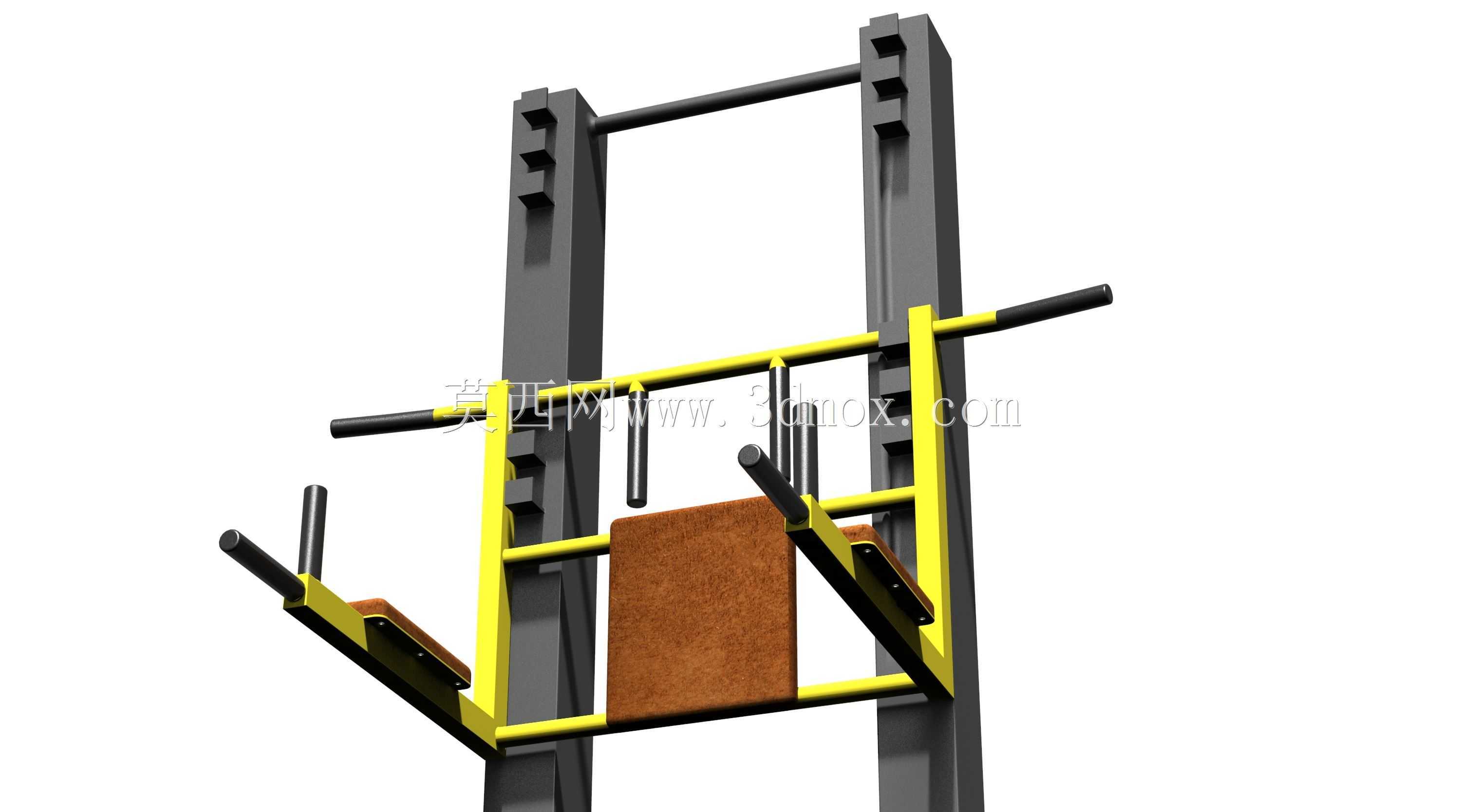

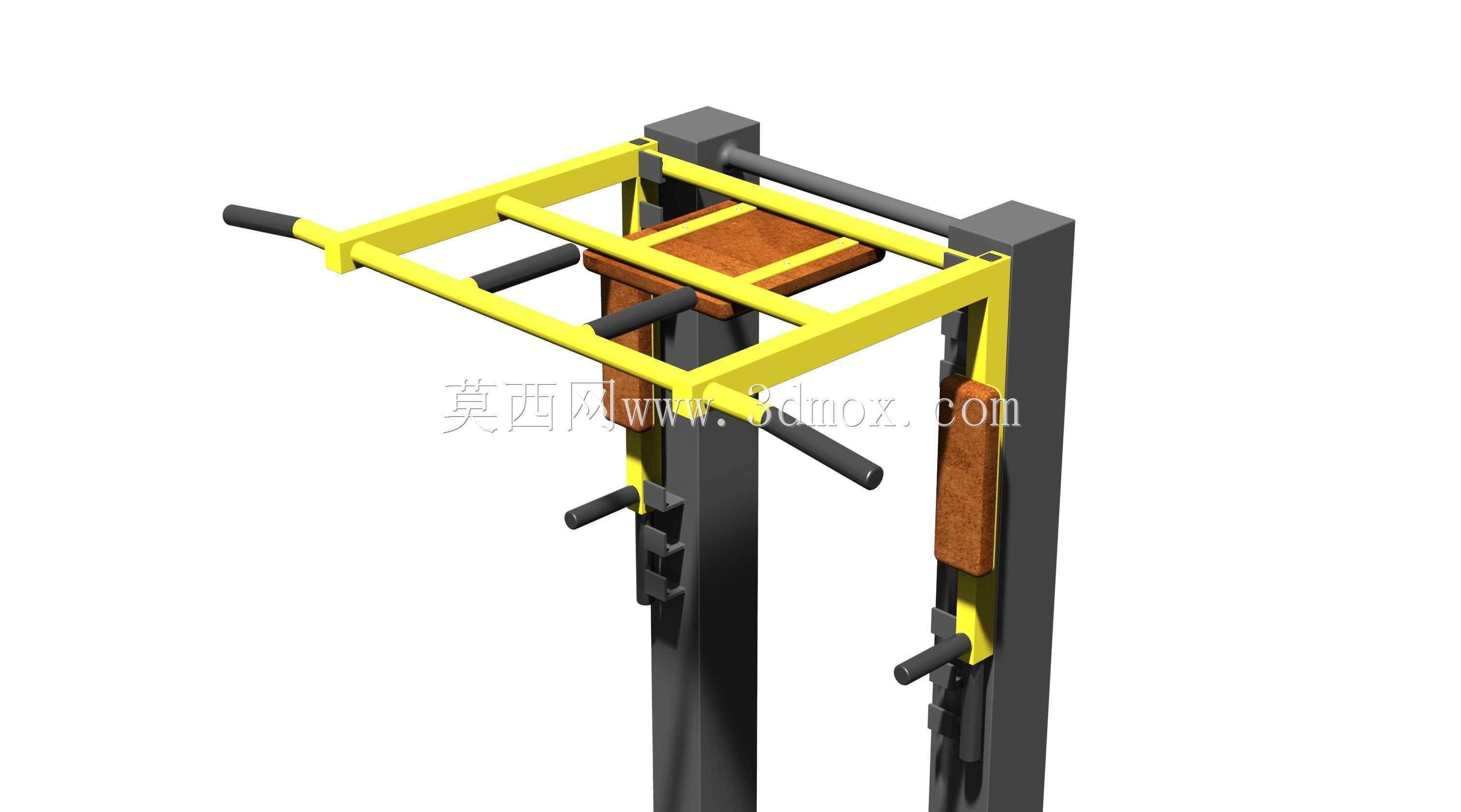

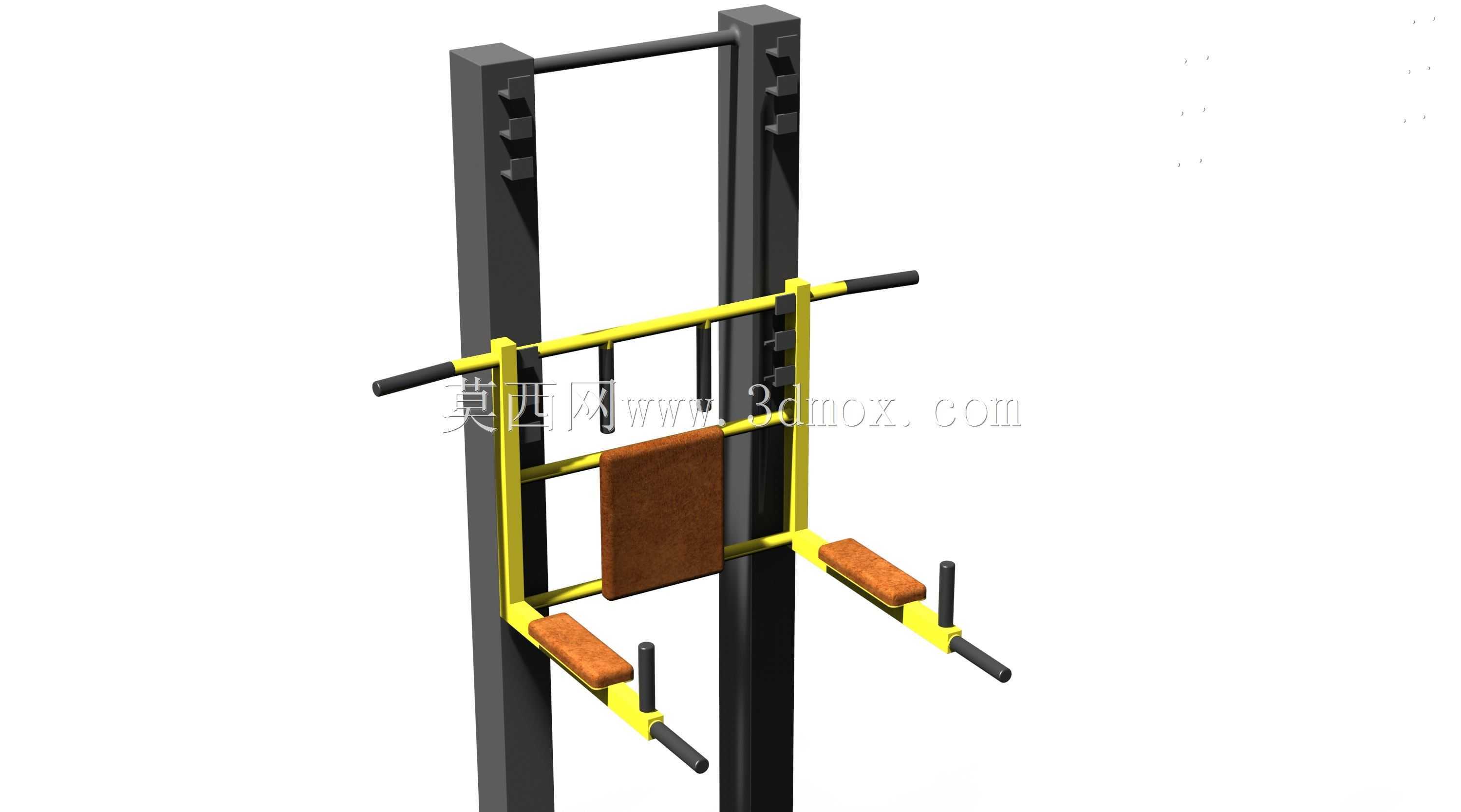

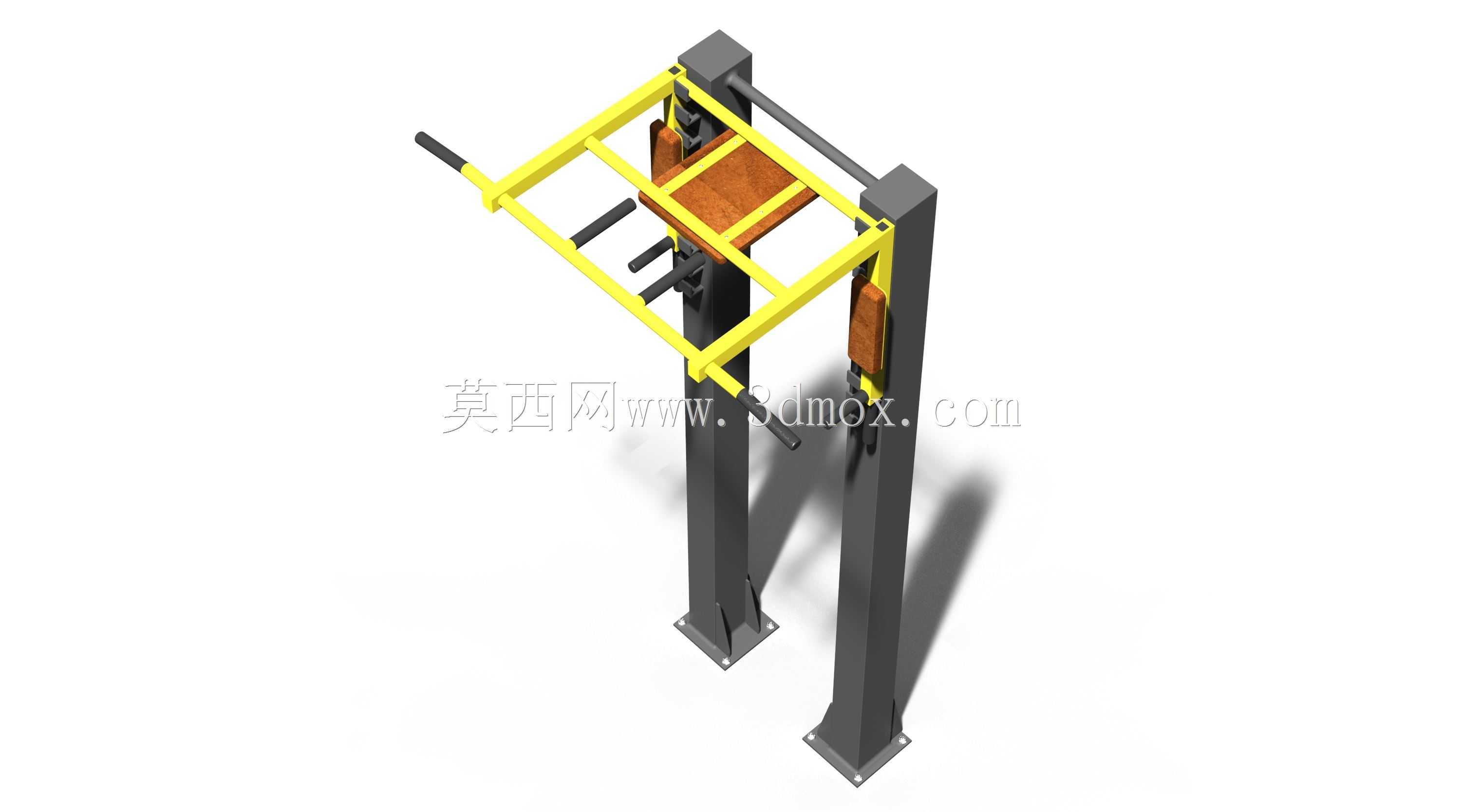

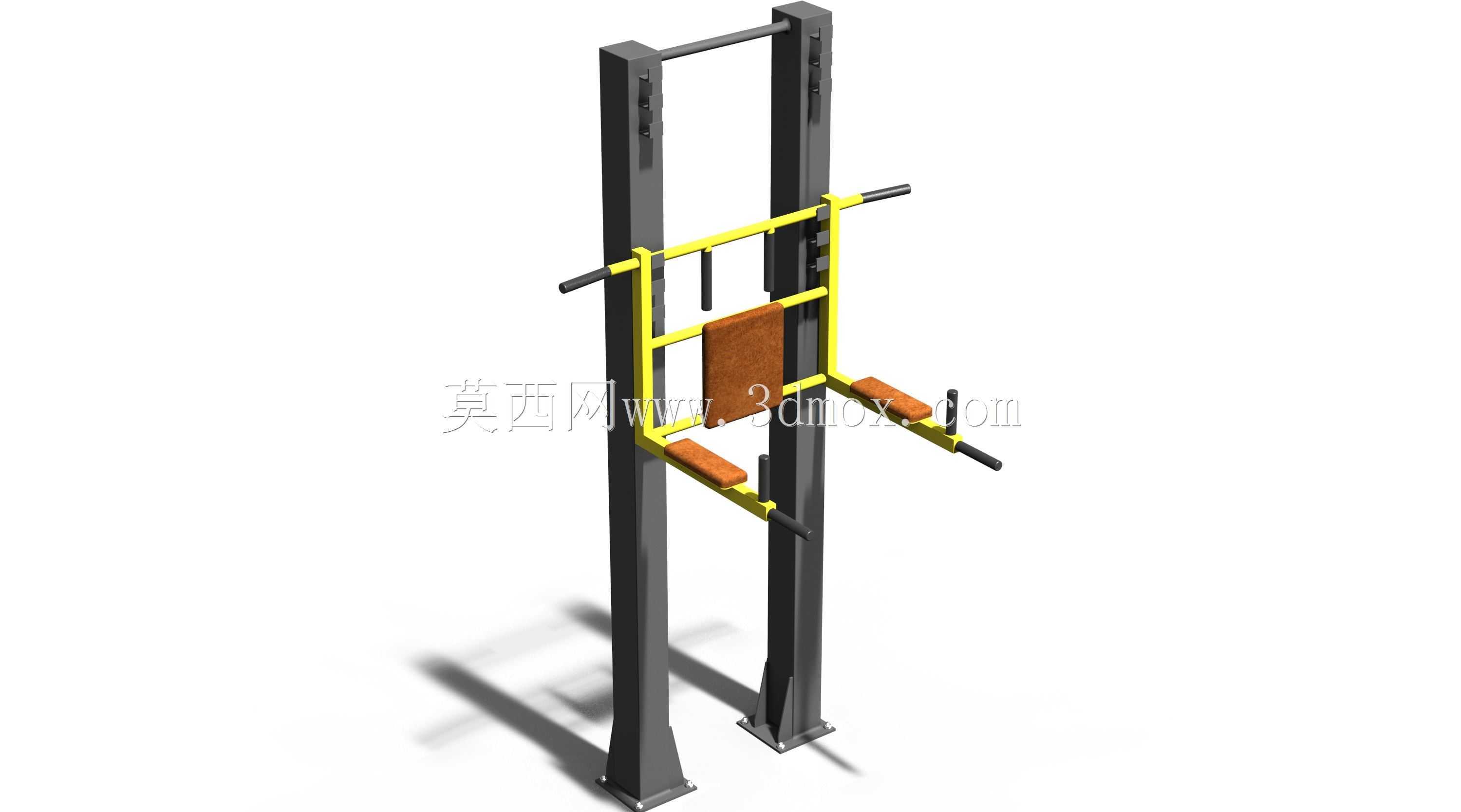

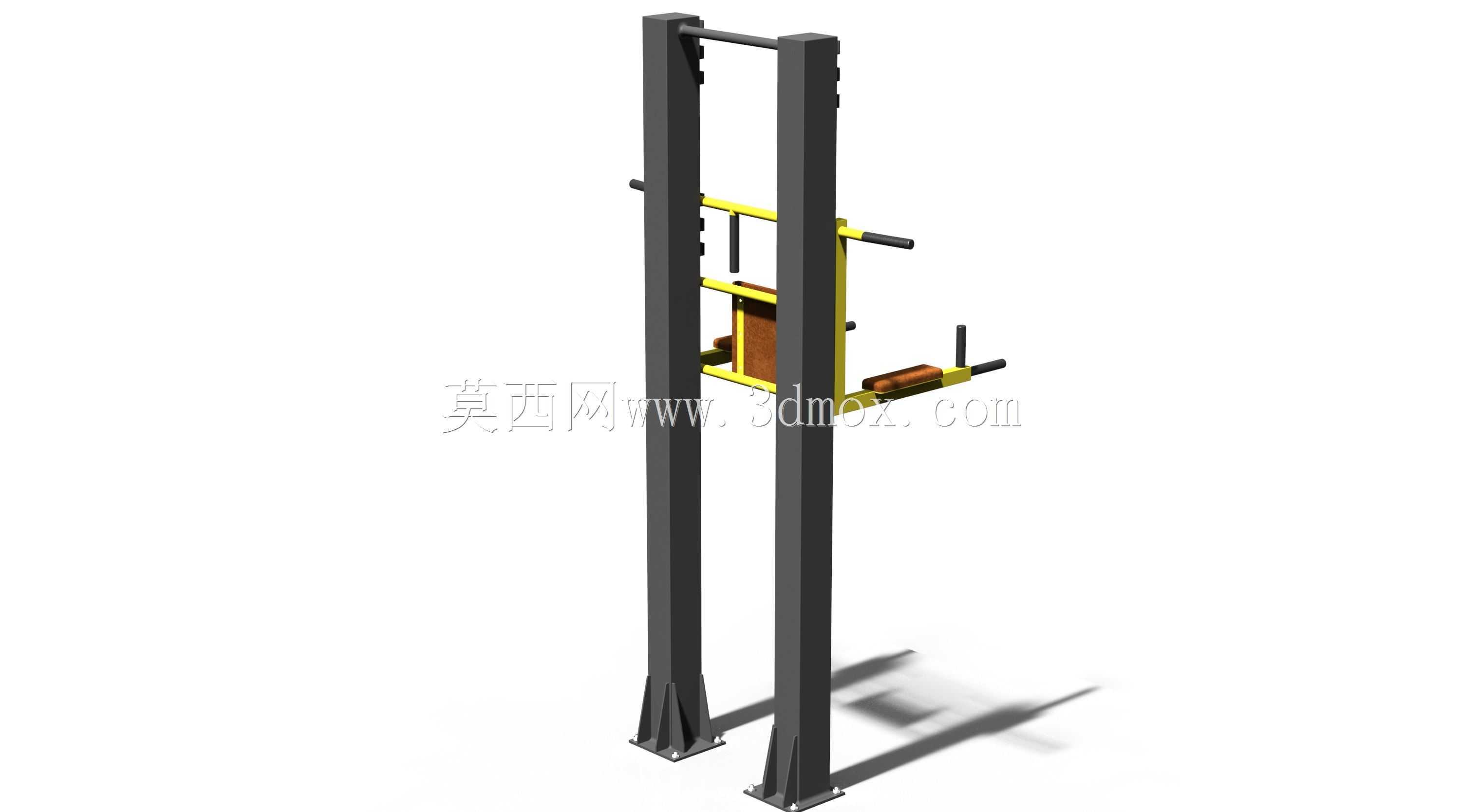

　　这款壁挂式训练器械主要面向商用健身房、社区健身中心、小型私教工作室的上肢力量训练场景，也可适配企事业单位内部职工健身区域的墙面安装需求，无需占用地面摆放空间，对场地面积局促的健身场景适配性极强。设备采用双立柱靠墙固定的结构形式，主立柱选用矩形截面型钢作为承载主体，安装时需贴合建筑承重墙面布设，通过膨胀螺栓与墙体结构刚性连接，安装边界需预留立柱两侧各150mm的操作间隙，顶部距室内吊顶预留不小于200mm的安全距离，避免训练动作开展时出现结构干涉。器械中部设置的黄色框架为核心训练功能区，框架两侧对称布置带防滑纹理的木质托板，可供训练者开展双杠臂屈伸、支撑提膝等复合训练动作，托板下方延伸出的多组横向握把，可适配不同臂展人群的引体向上、

　　窄距推胸等训练需求，握把表面包覆防滑橡胶层，避免大重量训练时出现脱手风险。设计阶段优先考虑结构承载的冗余量，主立柱与功能框架的连接节点采用满焊工艺处理，所有焊缝处做打磨钝化处理，避免训练过程中剐蹭衣物或皮肤，框架表面采用静电喷塑工艺，黄色功能区与黑色主立柱形成高对比度视觉区分，便于训练者快速识别操作区域。器械靠内侧设置的棕色缓冲垫，可在训练者开展背部贴靠类动作时提供支撑，缓冲垫采用高密度发泡材质外包耐磨皮革，长期使用不易出现塌陷变形。整体结构无外凸尖锐棱角，所有型材端部均加装塑料封盖，兼顾使用安全性与结构美观度。设备的受力传递路径经过多轮校核，训练过程中产生的动载荷通过功能框架传递至两侧主立柱，最终均匀分散到墙面固定点，

　　单点位固定螺栓的抗剪切载荷预留三倍以上安全系数，可承载最大150kg的训练重量，满足绝大多数成年人群的训练使用需求。握把的布设位置经过人体工学优化，不同高度的握把可适配站姿、支撑姿等多种训练体态，无需额外调整结构即可切换训练动作，相比传统落地式综合训练架，该设备无地面支撑脚，不会占用地面通行空间，日常清洁维护时可直接清扫器械下方地面，无卫生清洁死角。
