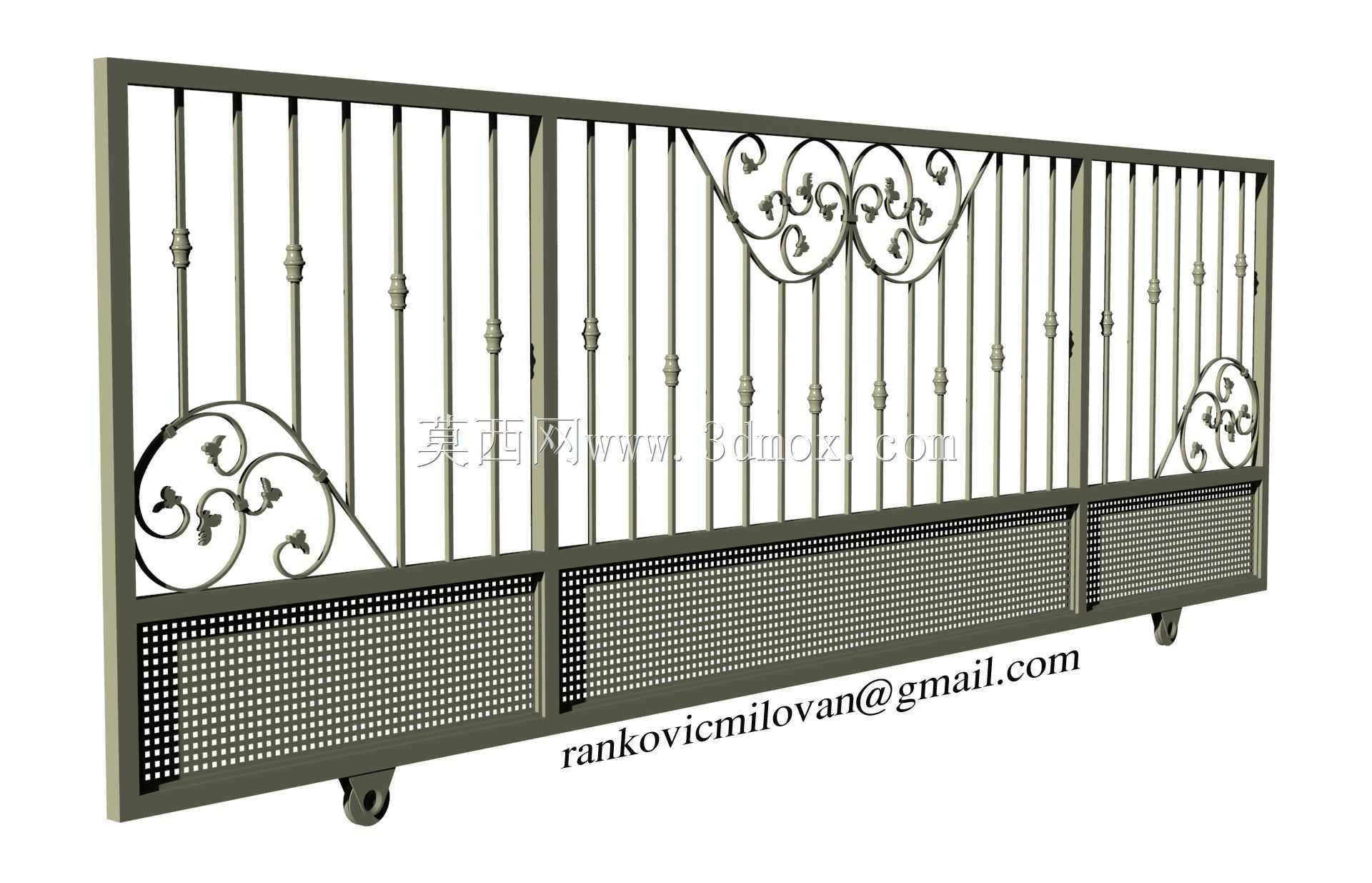

庭院铁艺平移滑动闸门结构设计

这款滑动闸门主要应用于私家庭院、厂区次入口、小型园区围挡等场景的人行与非机动车辆通行管控，相比平开门，它不需要预留门扇开启的回转空间，在场地纵深有限的出入口位置适配性更强，日常使用时沿底部轨道横向滑移即可完成启闭，不会占用出入口内外侧的通行预留区域。从结构设计来看，整体采用框架式受力结构，外框选用矩形金属管材组焊成型，保证门扇整体的抗形变能力，避免长期滑移使用出现门扇下垂、边框变形的问题。门扇上半部分采用竖向直棂条搭配局部锻铁卷花造型，在保证通透可视性的同时，通过装饰性花纹提升外观质感，不会像全封闭板门那样产生压抑的围挡感；下半部分采用冲孔网板封闭，既可以阻挡小型宠物、杂物从门扇底部缝隙钻过，也能避免门扇下部被通行车辆剐蹭后出现杆件变形，冲孔结构同时保留了一定的透风性，降低大风天气下门扇承受的风荷载，减少底部行走轮的受力负担。底部设置的行走轮采用内嵌式安装，轮体突出门扇下沿的高度经过匹配计算，适配常规地面轨道的安装高度，安装时需要保证轨道铺设的水平度误差控制在合理范围内，避免门扇滑移时出现卡滞、轮体偏磨的问题。门扇侧边预留了锁具安装位，可以适配常规的平移门机械锁或者电磁锁，满足不同场景的安防需求。设计过程中，将整体宽度控制在4000mm，高度1300mm，这个尺寸刚好适配多数小型出入口的洞口宽度，安装时只需要在洞口两侧预留足够的门扇滑移收纳空间，也就是门扇完全打开时，旁侧需要留出与门扇宽度匹配的墙体或者围挡空间，保证门扇可以完全退到洞口侧边不遮挡通行路径。竖向棂条的间距经过合理排布，既符合安全防护的间距要求，避免儿童头部卡入，也尽可能减少了材料的冗余用量，控制整体门扇重量，降低底部轮组和轨道的载荷，延长整体使用寿命。卷花装饰部分采用与主框架同材质的金属材料弯制成型，焊接位置做了打磨平滑处理，避免出现尖锐毛刺，后续做表面涂装时可以保证涂层均匀覆盖，提升户外使用的防锈能力。门扇的横向分隔位置做了内部加强筋设置，对应底部行走轮的安装点位，将轮体承受的门扇重量均匀传递到整个门扇框架，避免局部受力集中导致的框架焊缝开裂。
