长跨距桁架式管廊承载支撑结构

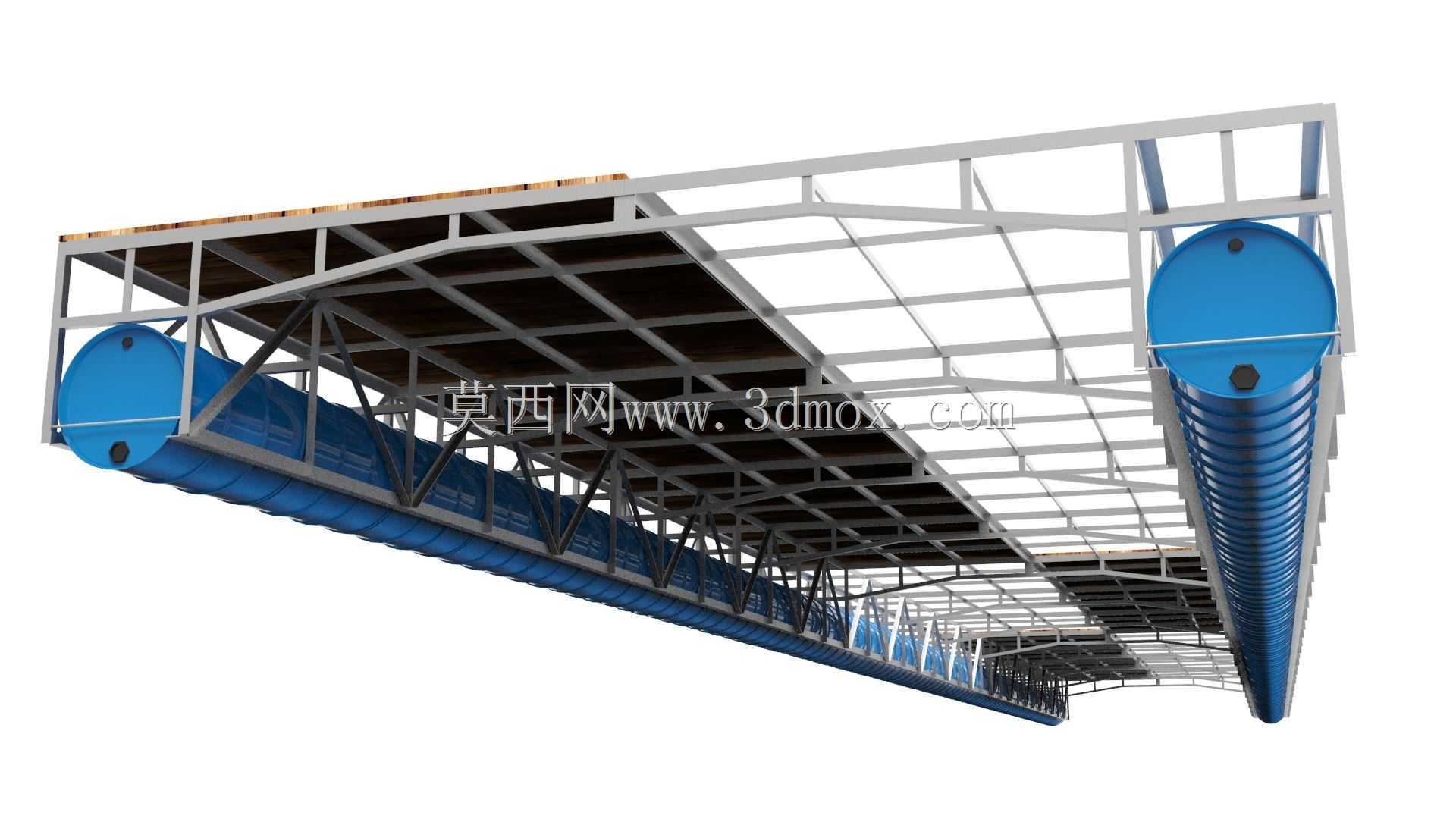

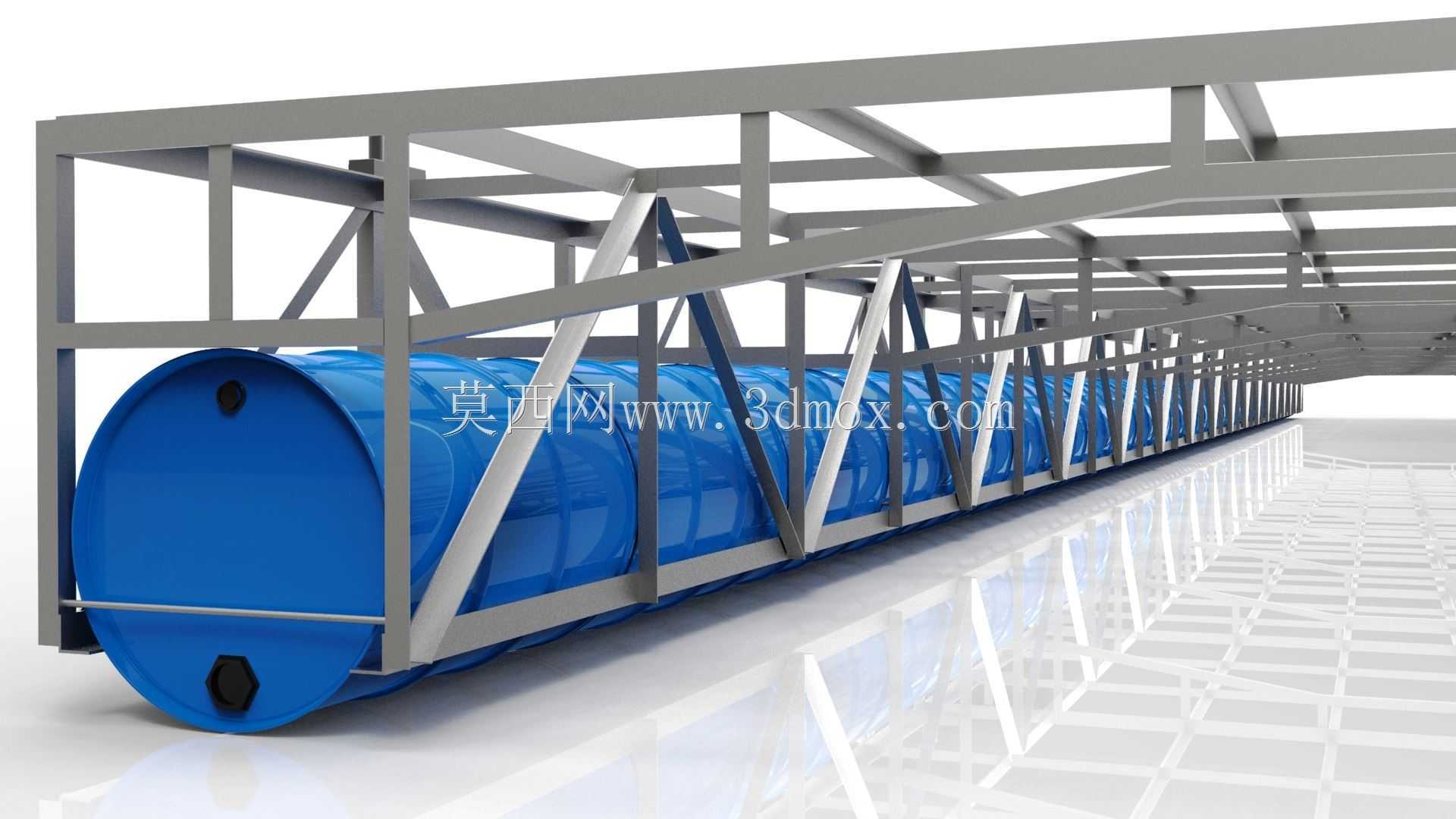

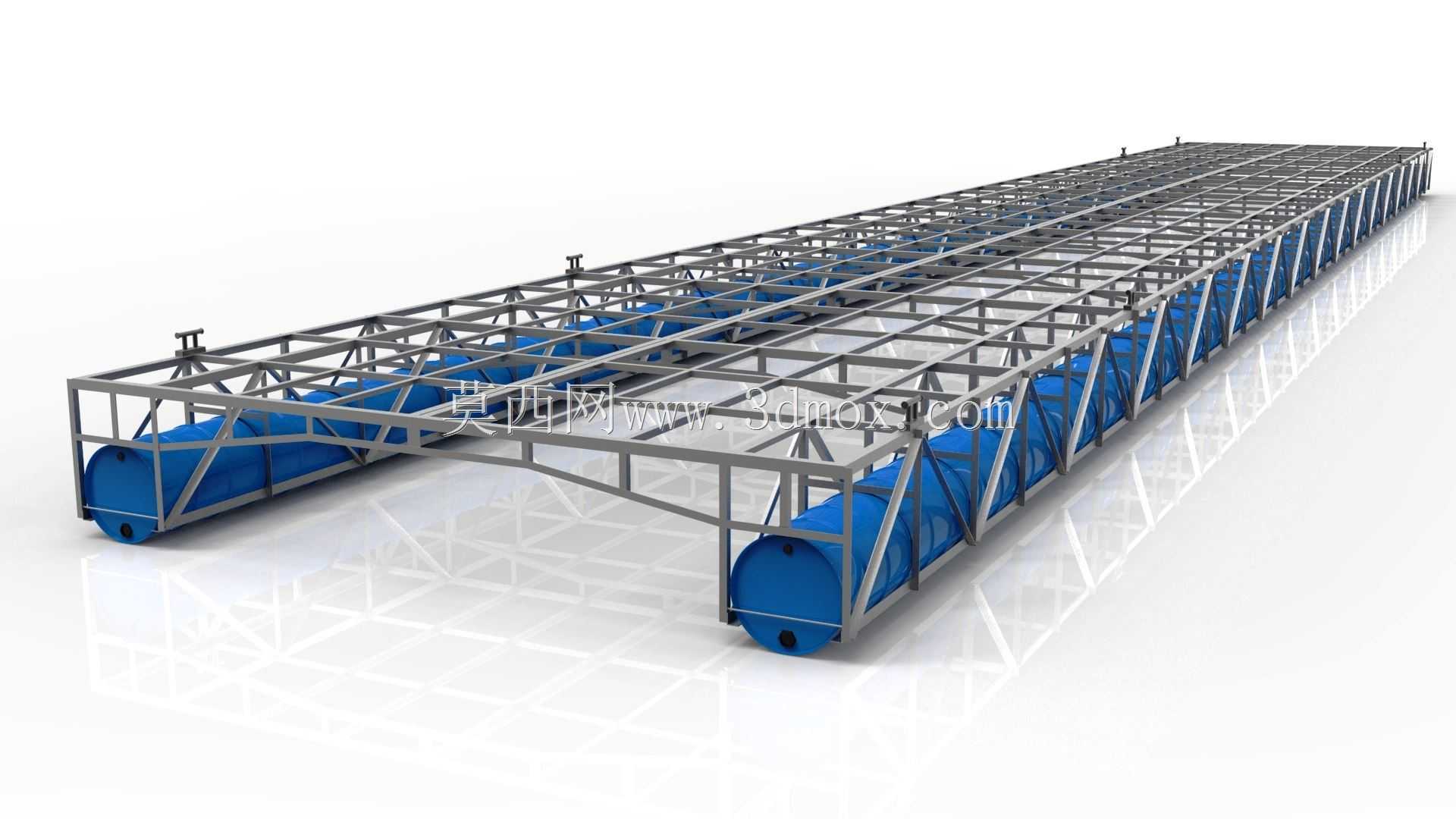

该结构主要应用于厂区室外长距离流体介质输送场景，可同时承载多根大直径输送管道，常见于化工园区、能源厂区、市政集中供能管线的架空布设环节，替代传统混凝土支墩实现大跨度无中间支撑的管线架设，减少场地内支撑立柱对地面通行、设备排布的干扰。整体采用空间桁架受力体系，上下弦杆搭配斜向腹杆组成稳定的格构式承重框架，两侧预留管道安装卡位，可将圆柱形输送管道嵌装在桁架下部的限位空间内，避免管道因长距离布设产生的挠度变形，同时桁架自身的镂空结构可大幅降低风阻，减少沿海、高风压区域的结构风载荷影响。设计阶段优先考虑长跨距下的受力均匀性，弦杆采用等截面型钢拼接，腹杆按照受力弯矩分布调整排布密度，跨中位置腹杆加密以抵消中部最大弯矩带来的形变，两端预留与基础支座连接的安装法兰面，可直接与混凝土基础上的预埋连接件对接，无需现场额外焊接调整。结构整体宽度适配常规并排布设4-6根大直径流体管道的空间需求，单跨长度可覆盖20-30米的无支撑跨距，安装时需保证两端支座的水平度偏差在千分之二以内，避免桁架受附加扭矩影响长期使用寿命。管道卡位处设置有弧形贴合面，与管道外壁的接触面积经过核算，可避免局部应力集中造成的管道外壁损伤，同时预留管道热胀冷缩的滑移间隙，适配输送高温介质时管道的轴向伸缩量，无需额外加装补偿器支座。桁架上部的平面框架可兼作检修步道的承载基础，后期可直接铺设格栅板作为管线巡检通道，无需额外架设独立的检修支架，整合了管线承载与检修通行的双重功能，减少厂区架空结构的重复建设。结构所有连接节点均采用螺栓拼接设计，工厂预制完成后可拆分运输至现场组装，降低大跨度整体结构的运输难度，现场安装无需大型吊装设备长时间作业，单跨结构的组装周期可控制在半个工作日内，适配厂区改扩建时的快速施工需求。
